询问锥花键的M值测量

jfathena · 发表于 2011-5-4 17:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

询问各位大虾，如图所示的锥花键M值怎么测量呢，应该有专用的检具吧

minzi · 发表于 2011-5-4 20:42

图中给出了M 值的两个测量点分别为 X 、Y 。
1、X 点的位置测量值的最小值为114.71 ；
2、Y 点的位置测量值的最小值减 0.9~1.0 ，测量值是113.81~113.71 。

伊斯来福 · 发表于 2011-5-5 14:53

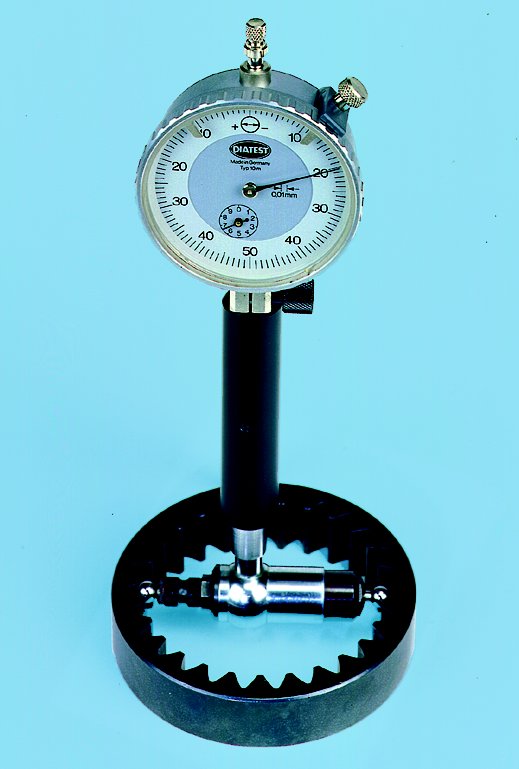

我们是专业做花键棒间距测量的，你的问题很简单就能解决，如有兴趣可以电话我 15810845104 王先生

伊斯来福 · 发表于 2011-5-5 14:57

回复 jfathena 的帖子

我们是专业做花键棒间距测量的，你的问题很简单就能解决，如有兴趣可以电话我 15810845104 王先生

jfathena · 发表于 2011-5-5 15:03

回复 minzi 的帖子

怎么确定X. Y得位置呢

minzi · 发表于 2011-5-5 17:14

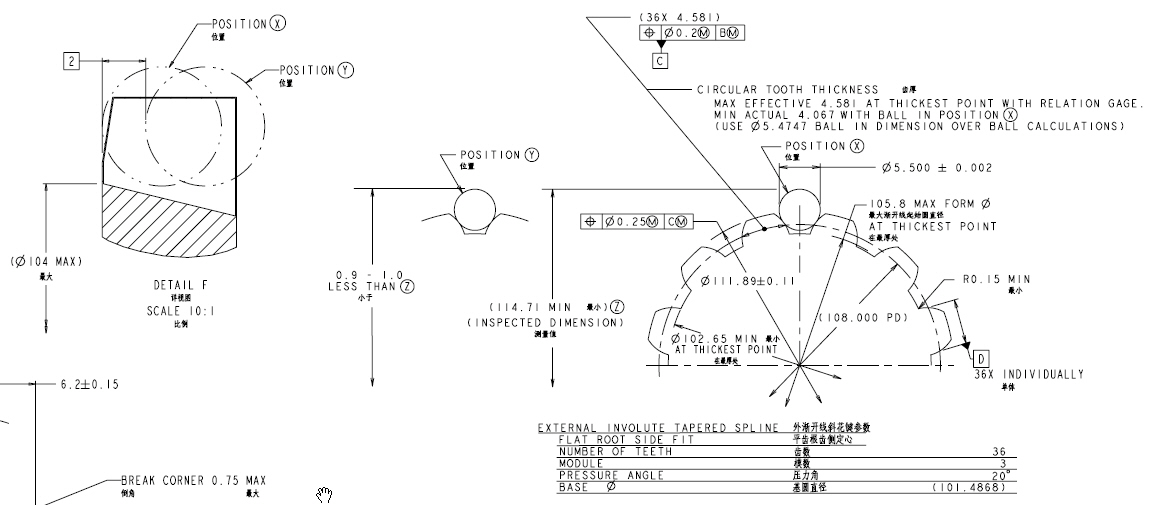

图的左上角有一个放大剖视图2，标有测量点 POSITION (位置) X、Y 。

wangjq2008 · 发表于 2011-5-5 21:17

当二个测量钢球在X位置时，测得的值（最小不得小于114.71）为L1，把钢球移位2mm，测得的值L2，比L1小0.9~1.0为合格。
测量方法：把零件放在平板上，对边齿槽内各放入一钢球，钢球的中心即是X点，测得值为L1；再垫一块绝对值为2mm的垫块，放上钢球，此时钢球的直径处就是Y点，再测得的值为L2。如果零件孔小、轴向又寛，内径千分尺不好量，那就做二组(绝对值为2mm)垫块，第一组上放上钢球，球端面处应正是零件端面；球中心点即为X点，测得的值为L1,再用第二组......
