一对啮合的角变位圆柱齿轮 怎么求他们的啮合角？求高手指导········

phfuck

已经通过测绘计算出一对齿数相同的啮合齿轮其中一个的模数和变位系数 另一个齿轮的齿根圆和齿顶圆直径也和第一个齿轮差不多 是不是也要测绘求它的模数和变位系数 ？还有就是已经确定他们是角变位齿轮了 模数和变位系数已经计算出来了 我是先求他们的实际中心距 还是先求啮合角度 还是先求总变位系数再求其他参数？？？？

hyfjy

参加啮合的齿轮副如果实际中心距与零变位中心距不一致，就有角度变位问题，总变位量就是由实际中心距与零变位中心距的差值计算的。

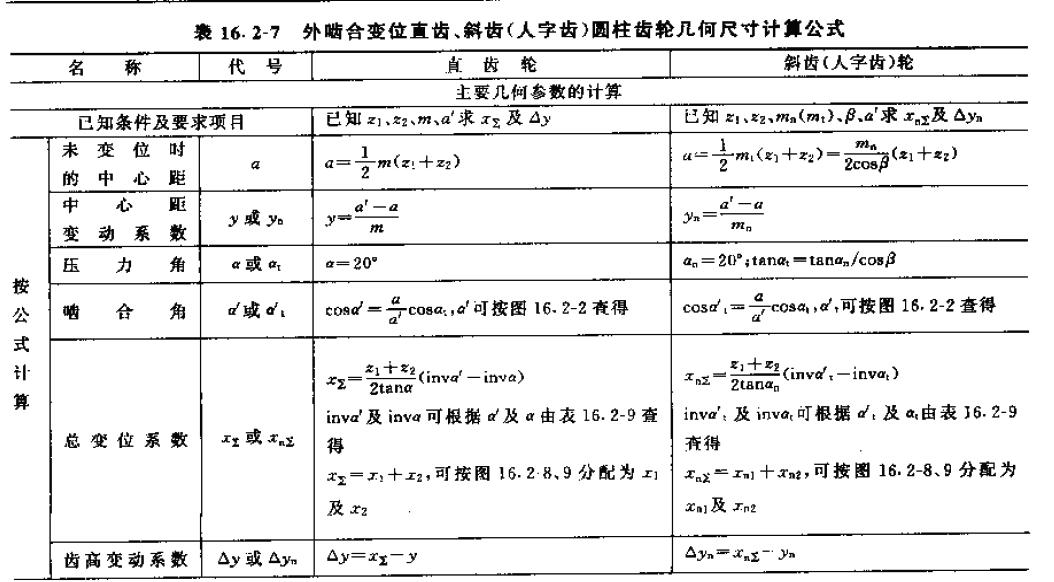

从上表可以看出，外啮合平行轴齿轮副啮合角的余弦为零变位中心距比实际中心距后再与端面压力角的余弦乘积，从而可以解出啮合角了，而总变位系数是由齿数和除以2倍法向压力角的正切得到的商再乘以啮合角的渐开线函数与法向压力角渐开线函数之差的乘积。

陈飞

已知总变位系数后，求啮合角再求中心距。

陈飞

齿轮计算公式看起来很多。其实有些是可以互相推导的，2楼提供的公式是按中心距求啮合角，再由啮合角求总变位系数，如果将这些公式变换一下，就可以由总变位系数求得啮合角，再由啮合角求得实际中心距，具体怎么变换就得靠你的数学基础了，在这里片言只语是说不清楚的。

cwxzcwxz

说的稀里糊涂

陈飞

不会要我把怎么进行公式变换说一遍吧，还是看书好了，能加深理解。
