上两张检测报告，看看大家对报告有什么见解

jfathena · 发表于 2011-4-27 21:11

您需要登录才可以下载或查看，没有账号？注册

x

欢迎大家讨论从报告上发现的问题

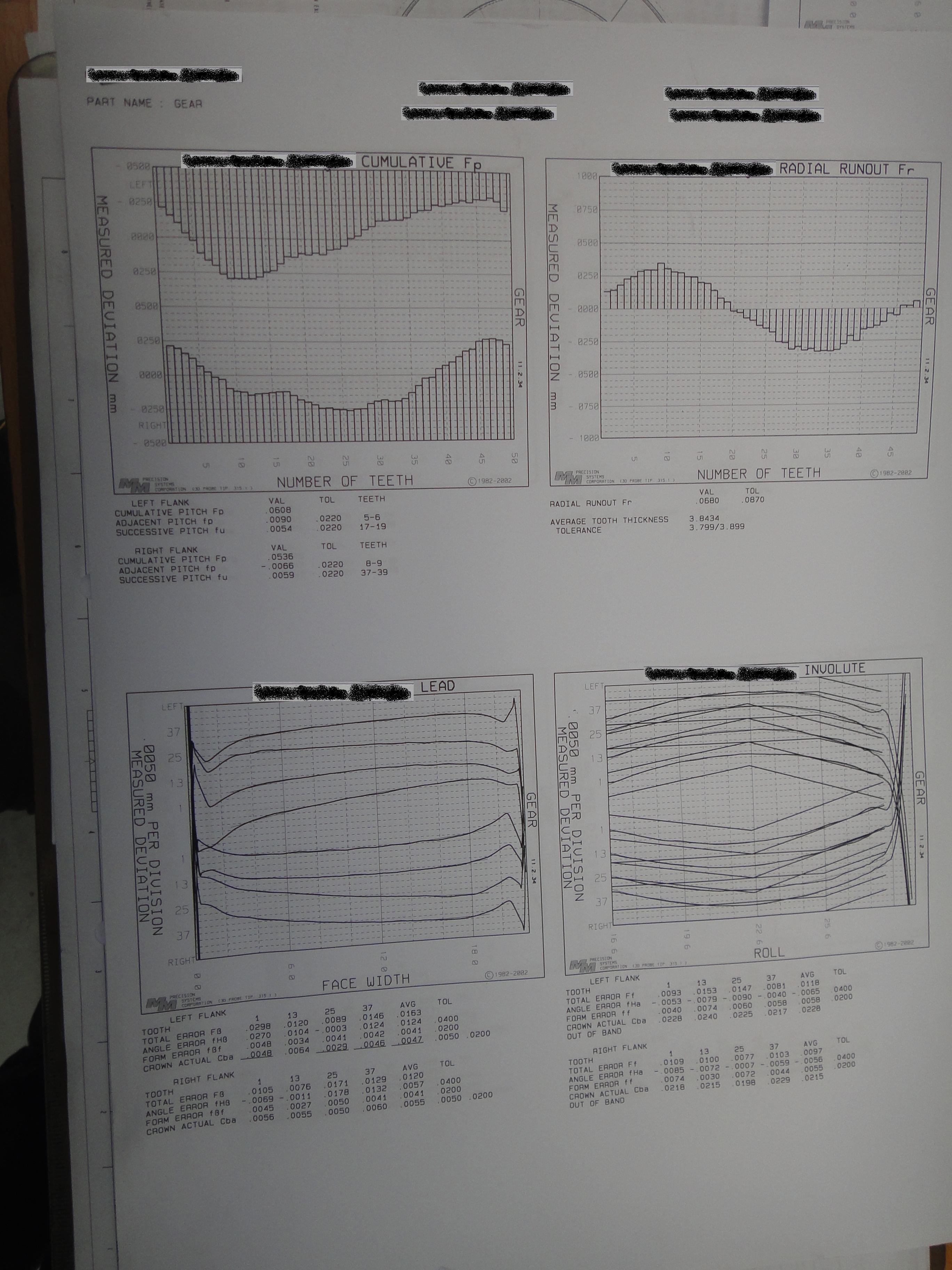

1.

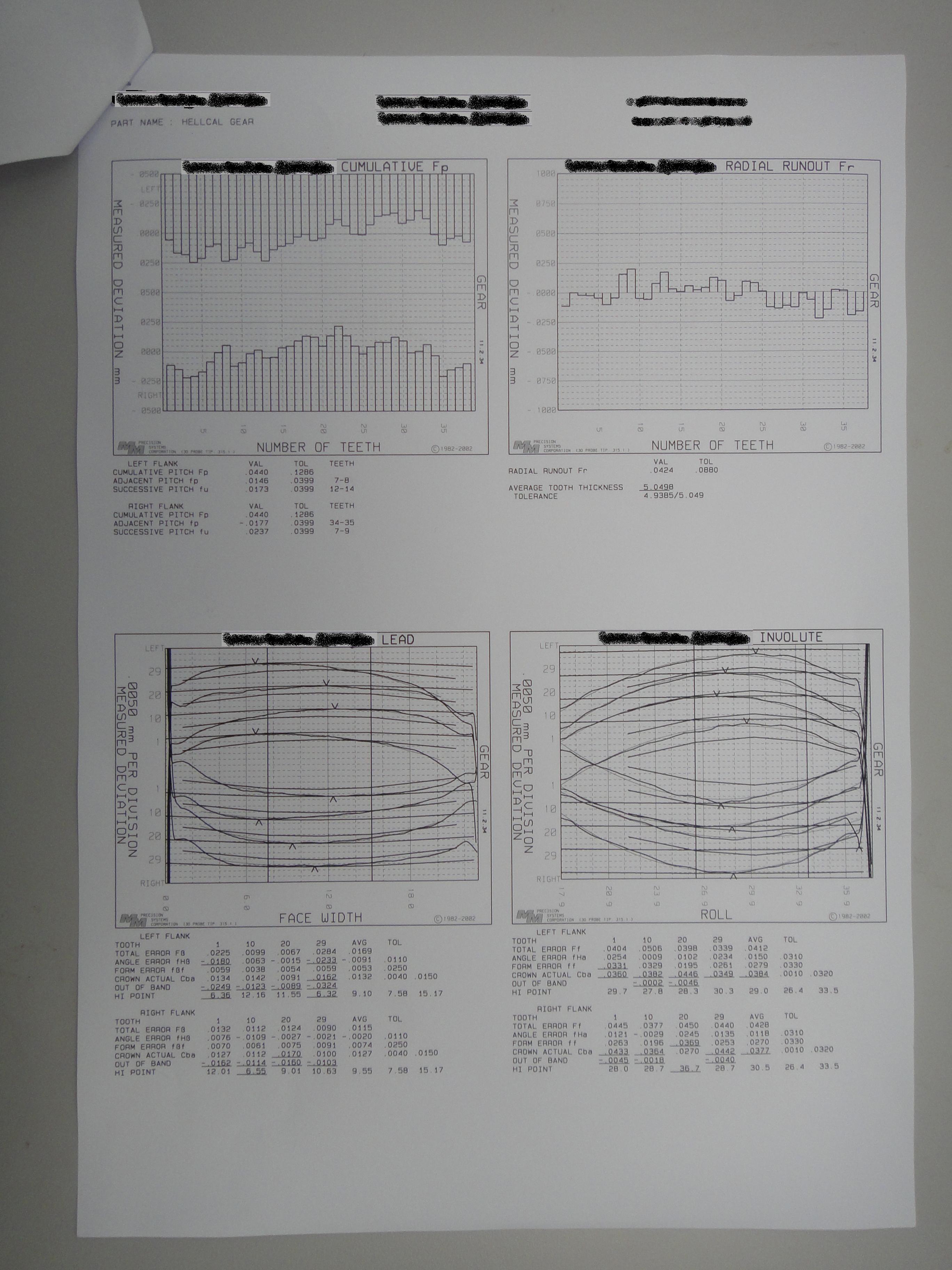

2.

ysx1984 · 发表于 2011-4-27 21:43

回复 jfathena 的帖子

TOL是不是国标规定啊？

mrmrw · 发表于 2011-4-27 21:50

是齿轮测量中心测量的齿轮单个精度指标的数据，包括了齿形凸度和齿向鼓度的数值。
似乎这个齿轮是有齿形和齿向修形的。
对于测量范围没有仔细看，注意齿轮精度中测量范围，一般齿形用展长。

zhr131400 · 发表于 2011-4-27 22:33

齿形K形，齿筋鼓形

zhr131400 · 发表于 2011-4-27 22:37

单一、邻接、累计节距以及齿沟跳动都超差，证明精度不咋的！

jfathena · 发表于 2011-4-29 00:49

回复 ysx1984 的帖子

不是按照国标给定

jfathena · 发表于 2011-4-29 00:51

回复 zhr131400 的帖子

我主要是想问问第二张图齿向方向的突起会不会产生噪音

jfathena · 发表于 2011-4-29 00:54

回复 mrmrw 的帖子

版主，第一张图的齿形的形状偏差评估是不是有误，从图形上看我感觉不应该那么大，能达到0。03多

ysx1984 · 发表于 2011-4-29 19:29

回复 jfathena 的帖子

那TOL是指的什么啊？

zhr131400 · 发表于 2011-4-29 22:46

整体
