大家评价一下奥利康锥齿轮接触区

  [复制链接]
发表于 2011-4-22 22:44 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

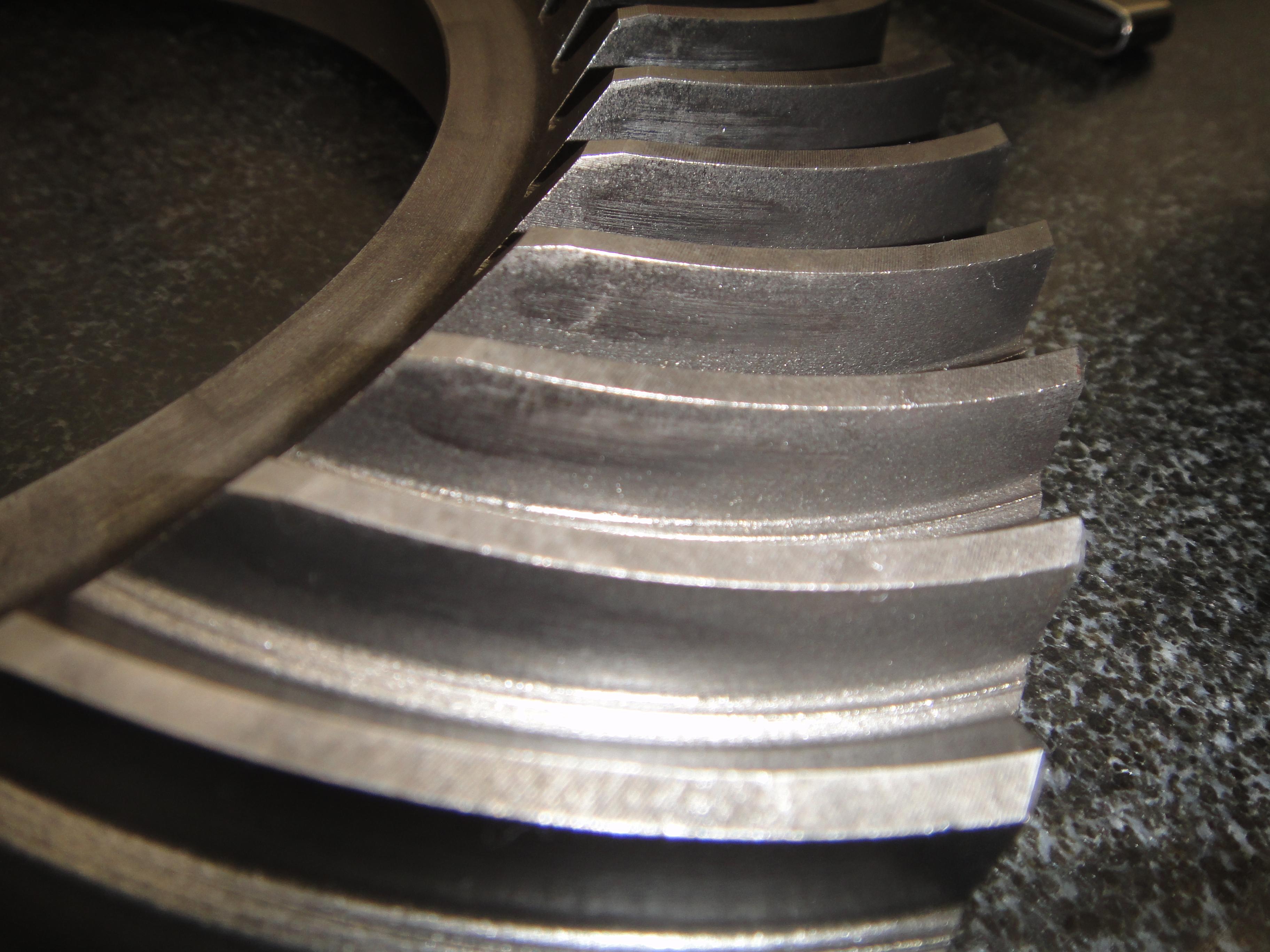

大家评价一下奥利康锥齿轮接触区,觉得怎么样呢

评分

2

查看全部评分

发表于 2011-4-22 23:54 | 显示全部楼层
太靠小端了,奥利康锥齿轮接触区应该在中间
发表于 2011-4-23 07:25 | 显示全部楼层
发表于 2011-4-23 08:26 | 显示全部楼层
回复 jfathena 的帖子

接触区应在中间呀,太靠小端了
发表于 2011-4-23 09:17 | 显示全部楼层
太小端
热处理后齿印应中央轻微偏大端
研磨后应中央轻微偏小端

点评

不愧是DANA 的齿轮高手  发表于 2011-10-13 09:24
发表于 2011-4-23 09:34 | 显示全部楼层

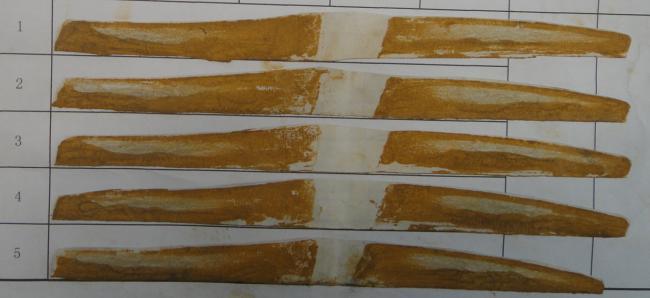

齿印.BMP.pdf (31.95 KB, 下载次数: 92)

评分

1

查看全部评分

 楼主| 发表于 2011-4-24 19:49 | 显示全部楼层
换一个格里森的,这个啮合区怎么样呢
发表于 2011-4-24 20:43 | 显示全部楼层
你齿印粘的不是很清晰。
你这是热处理后齿印?
正转也是太小段,后退面还好
奥立康和格里森齿印要求其实基本一致。
正转最好中央偏小端,后退面也是中央偏小端并轻微偏外。
发表于 2011-4-26 21:53 | 显示全部楼层
奥利康接触区的要求和格里森的要求不一致,主动面要求接触区处于齿面中部靠大端,被动面要求接触区处于齿面中部。

评分

1

查看全部评分

发表于 2011-10-13 09:27 | 显示全部楼层
回复 horse.xiao 的帖子

你说的很对,因为研磨以后正车面齿印会想向小端跑,倒车面齿印会向大端跑,我们的标准和你一样
