求助：究竟是αt还是αn？

hellowdavid · 发表于 2011-4-11 11:19

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hellowdavid 于 2012-3-31 11:35 编辑

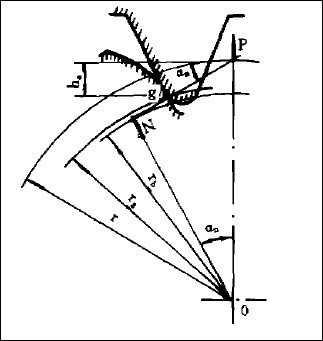

上图是为斜齿条和斜齿轮的啮合示意图，从斜齿轮端面看。
求助：
1.图中的标注是否有问题？
2.图中所标注的节圆压力角为αn，我觉得应该等于斜齿轮端截面压力角αt，并且斜齿条在该截面上的压力角也为αt，不知正确的答案是什么？欢迎讨论。

2012.3.31为便于分析、理解，贴上相关文献（编辑状态看不到附件，不知道是什么原因）：

zhangaisheng · 发表于 2011-4-11 11:39

从端面看应是at,从法向看应是an

sunxianjunld · 发表于 2011-4-11 14:37

呵呵 ......

hellowdavid · 发表于 2011-7-27 22:12

斜齿轮的几何计算在端面上，结合上下文讨论的内容，个人认为应该是端面压力角αt，图片中的标准符号值得仔细推敲，这是否也意味着我们在学习前人的文献的时候，不仅要知其然更要知其所以然呢？

per-shaving · 发表于 2011-7-27 22:41

.图中的标注是有问题

hellowdavid · 发表于 2011-7-27 23:21

回复 per-shaving 的帖子

有同感哈！

niuershiye · 发表于 2012-3-28 07:44

哪本书上的？？

zl3264507 · 发表于 2012-3-28 10:37

你怎么看出来有问题了，图纸上不是表示的很清楚吗，齿顶高ha法向的。

春哥li · 发表于 2012-3-28 10:44

法向an端面at

hellowdavid · 发表于 2012-3-31 11:28

本帖最后由 hellowdavid 于 2012-4-5 12:48 编辑

zl3264507 发表于 2012-3-28 10:37

登录/注册后可看大图

你怎么看出来有问题了，图纸上不是表示的很清楚吗，齿顶高ha法向的。

齿顶高在法向和端面是相等的，都是ha，但压力角是不一样的。
