已知齿数、模数、两任意圆齿厚，求压力角

shilj0922 · 发表于 2011-4-9 16:51

您需要登录才可以下载或查看，没有账号？注册

x

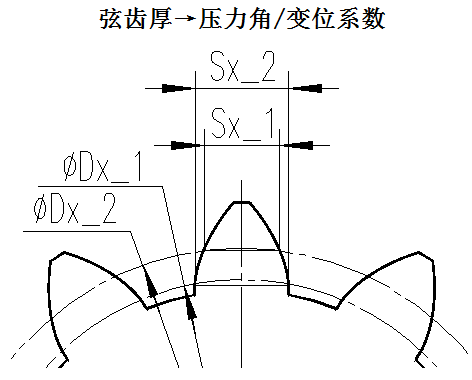

已知齿数、模数、两任意圆齿厚，求压力角

yanjqdl · 发表于 2011-4-9 17:09

不要齿厚，只要基节或公法线长度（多一齿或少一齿的数据）

shilj0922 · 发表于 2011-4-10 07:49

那太简单了

yanjqdl · 发表于 2011-4-10 08:33

根据基节查下表就得压力角了

freefreemen · 发表于 2011-4-10 11:49

楼主要找的是这个吧:)

shilj0922 · 发表于 2011-4-10 13:02

是的!!!!!!!!

cwxzcwxz · 发表于 2011-4-11 19:30

什么意思啊这个是公式吗

towsun · 发表于 2011-4-11 20:53

这还用说啊！~

myisluo · 发表于 2011-7-15 16:42

yanjqdl 发表于 2011-4-9 17:09

登录/注册后可看大图

不要齿厚，只要基节或公法线长度（多一齿或少一齿的数据）

有了公法线也没有用的,我测绘过的,17.5与20度的压力角跨齿数一样公法线也是一样,必须配合螺旋角与中心距才能准确的计算出.

hyfjy · 发表于 2011-7-22 21:58

在拉刀的测量中常用二组不同直径的量棒来测量，要求达到公差，这实际上是控制的压力角误差，也直接影响到齿形误差。如果从大径到小径齿形的误差值成正向变化，就是压力角误差了。这是一个数学计算，用叠代法能算出理论上的压力角误差值。
