平面（端面）齿轮

novity · 发表于 2011-3-30 13:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请问高手，有没有一组齿轮，要求：1传动轴夹角为180度；2其它与伞形齿相同.
有的话，怎样设计？有哪些参数？

novity · 发表于 2011-3-30 14:39

补充，这一对齿轮间没有传动比。仅传递动动即可

woodee · 发表于 2011-3-30 14:56

回复 novity 的帖子

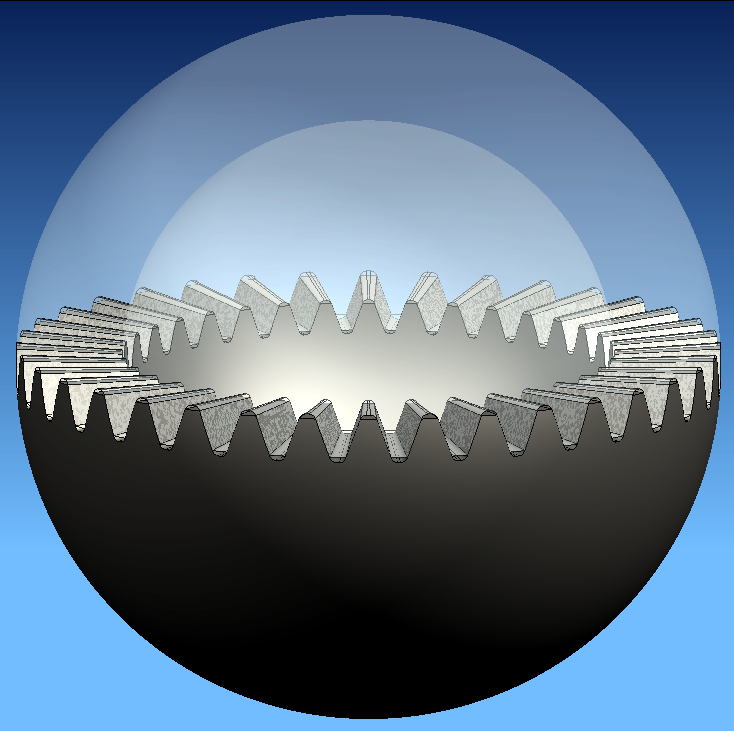

Σ=180，可以有，也是球面渐开线。但功能是端齿联轴器：
0BG Assy-11.png

novity · 发表于 2011-3-30 15:23

3楼是的高手。能分享一下如何画吗？需要哪些参数？
本人邮箱komoo369@qq.com

hyfjy · 发表于 2011-3-30 20:41

其实这种轴交角为180度的齿轮副不一定要平面齿轮，任何角度的锥齿轮与另一个同样齿数，但为内齿的齿轮相啮合后就可以进行等速传动，也应该算1：1的速比。

小一班 · 发表于 2011-4-1 16:16

小的这两天一直被楼主的问题困扰，是否存在夹角为180°的锥齿传动呢？如果单纯作为1:1联轴，那又何须大费周章呢？

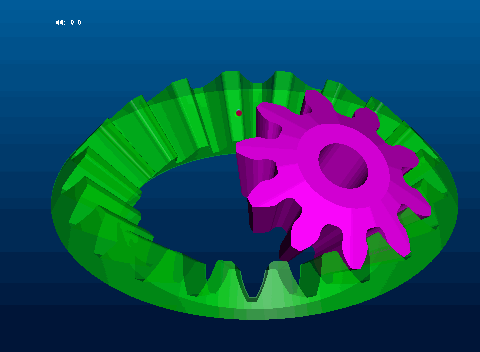

想着会不会是内锥齿啮合？所以画出来看看，下面是夹角150°的内锥齿，传动比1:2，结果发现，两轴平行时，即夹角180°，就成为两平齿（直齿）的内啮合了。
不知各位大侠还有啥高招？

woodee · 发表于 2011-4-1 21:33

回复 novity 的帖子

在帖子：https://www.gearbbs.com/forum.php?mod=viewthread&tid=6510&page=1&extra=#pid13055
一楼，下载附件，UG压缩文件。
解压后，得到3个UG文件，一个装配，两个零件。
用UG（4.0以上版本）打开此3个文件。
分别在两个零件中，改参数Rroot=0.5*m，为Rroot=0.27*m，运行；
再到装配中，将E=90，改为E=179.99999，运行。
就行了。

novity · 发表于 2011-4-8 13:07

回复 woodee 的帖子

不怎样，还是需要谢谢你。
虽然与想要的齿轮副有差别。

小一班 · 发表于 2011-4-8 14:11

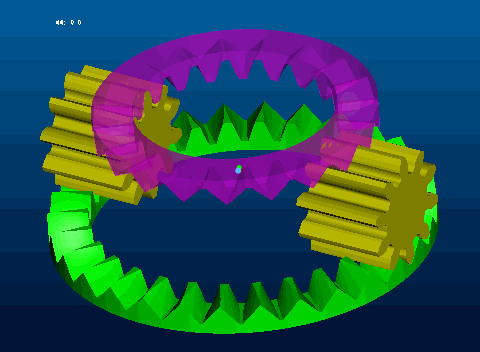

这两天在琢磨平面齿，可是两不同齿数的平面齿是无法实现啮合的，但是如果允许加入介轮，就可以实现同轴变速传动。

jianlv · 发表于 2011-4-29 11:47

楼上说得对哟
