同向传动齿轮

小一班

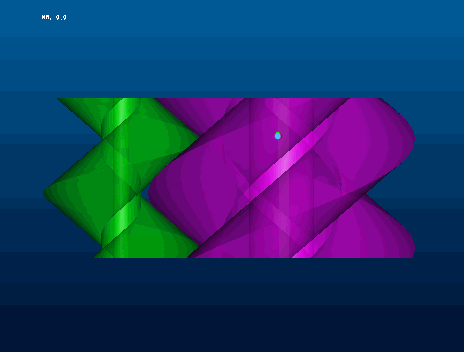

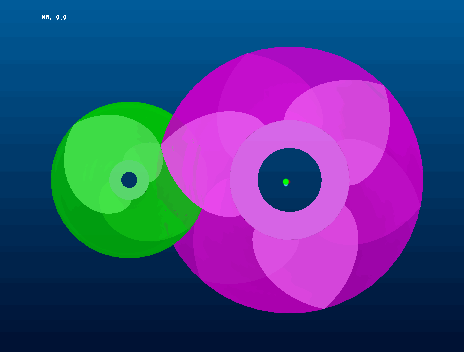

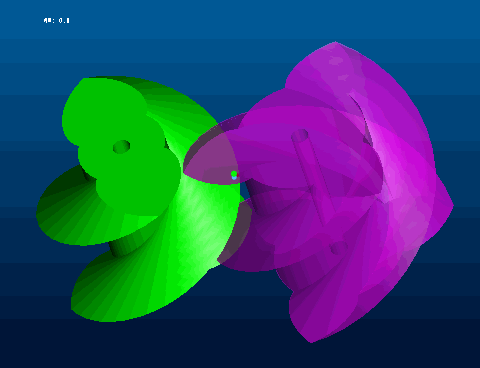

前两天，我的同班小朋友Loacher，在这里看到挺好玩的同向传动齿轮，因为他自己被封杀，所以就怂恿我来看看。这些天也委实无聊，就动手画来瞅瞅！大致如下，各位阿叔、阿婶帮着看看！
抛开分度圆、压力角，通常的齿轮啮合，啮合线是两基圆的内切线，且两节圆相切，而同向齿的啮合线则是两基圆的外切线，两节圆相交。

友駬思鸫

很好很强大！
---------------
这种同向传动应该摩擦很大、磨损严重吧？
求解

hyfjy

举个最简单的例子，两根螺距相同的螺钉可以并排搓动，是同向转的。
这种传动副齿面之间的磨擦是相当大的，我不知道用来做传动副有何益处，一般说，如果一种机械的效率很低的话，是不太有生命力的，故想请楼主谈谈这种机械传动的优点，如果没有什么优点，那就是没有生命力的东西了。

hyfjy

一对内啮合的渐开线齿轮，效率在0.98以上，而这种啮合，估计不会有这样高的。优点是什么？

小一班

小的对齿轮认识肤浅，只不过觉得好玩，画来看看。
显而易见，这种传动方式在齿面上的滑动远比正常齿啮合要大得多，在传动效率上，绝对不及正常的齿轮传动，而且啮合长度也较短，所以不能用于动力，只能用于动作传递。其优点是，可以在有限空间内无需介轮就可实现两轴的同向传动。
这种特殊的传动，也许应用面狭窄，别将之视作异端，一棒子打死。至于生命力，熊猫较之苍蝇则小之又小，但终究有其可贵之处！

hyfjy

网上不去，什么事也做不了。

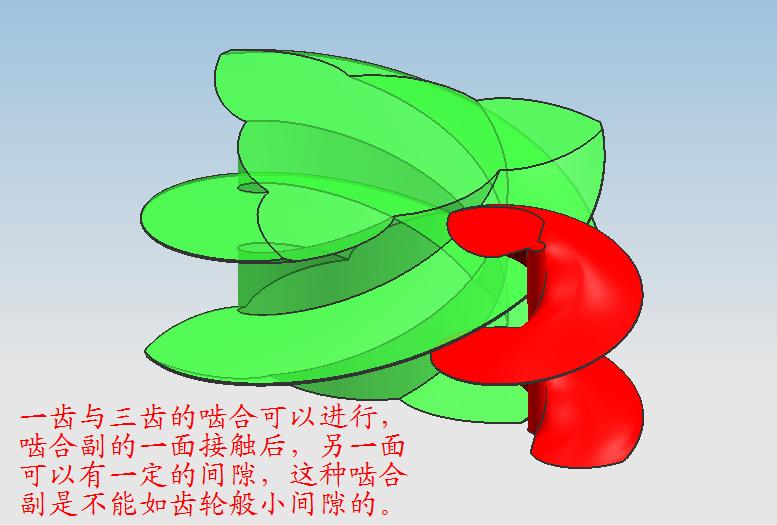

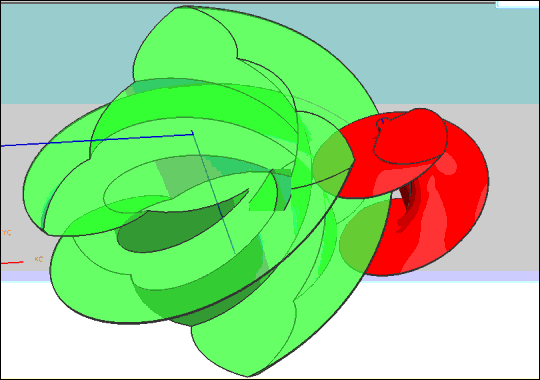

做了个同向转动的一齿，二齿及三齿的，发现二齿与三齿无法正常啮合，在啮合的地方，这种同螺旋角方向的齿齿的齿向线是交叉的，如果齿数不合要求，就会在这里相碰，故二齿可以与一齿啮合，一齿可以与三齿啮合。

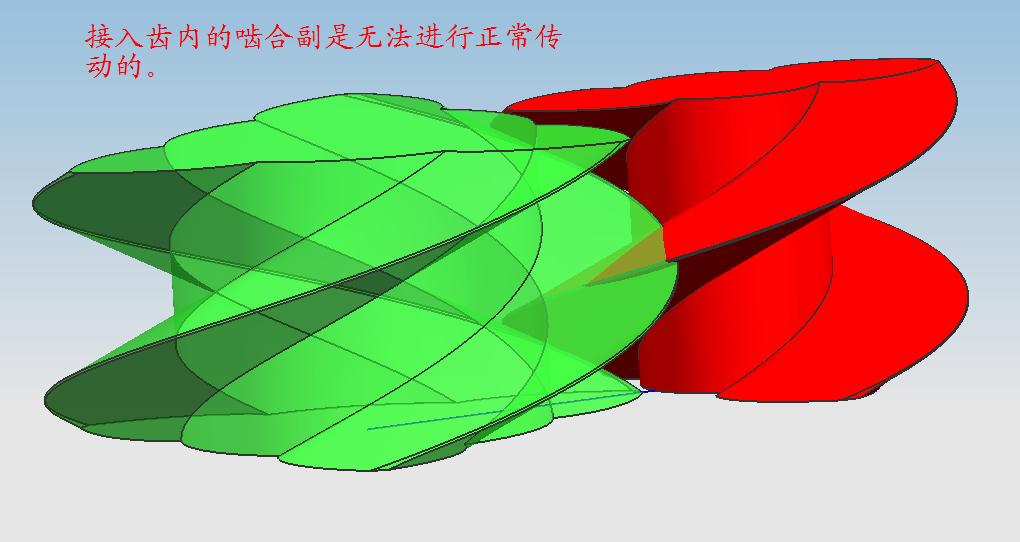

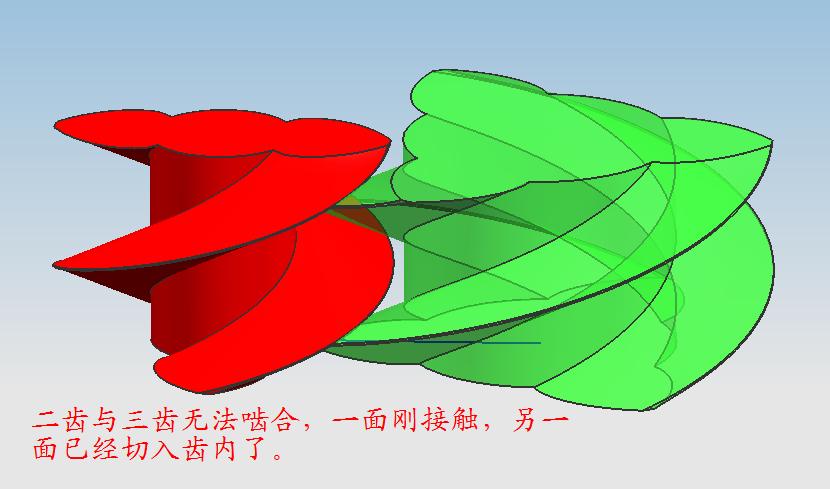

二齿与三齿是不能啮合的，当一面还没完全接触另一面就互相切入了。



但这种啮合真的能实现么，我仔细看了一下，如果取啮合点来进行受力分析的话，被动件的运动方向可能与受力方向相反，现实中可能实现么？一个物体受力方向如果是向东，而产生的结果是向西运动，合理么？

wtony

不错很很好玩啊，呵呵 学习学习

logxing

像两个蜗杆。

logxing

这个外切线同向传递确实有点意思。确定能连续传动？

小一班

前些天纠结于平面齿，这两天老师阿姨又生病，一直没来看看。
6楼葛革做的1对3的同向齿轮，仅在一个齿面啮合，另一齿面接触不到。
还有，两同向齿啮合的条件是，两齿的外圆必须要在基圆外公切线上有交集。所以齿数过多时，齿高不够，不能进行啮合传动。在小齿数时，只要满足上面的条件都可以进行啮合，并不存在2对3啮合干涉的现象。
