这样的齿轮怎么滚齿加工

gungungun · 发表于 2011-3-29 13:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

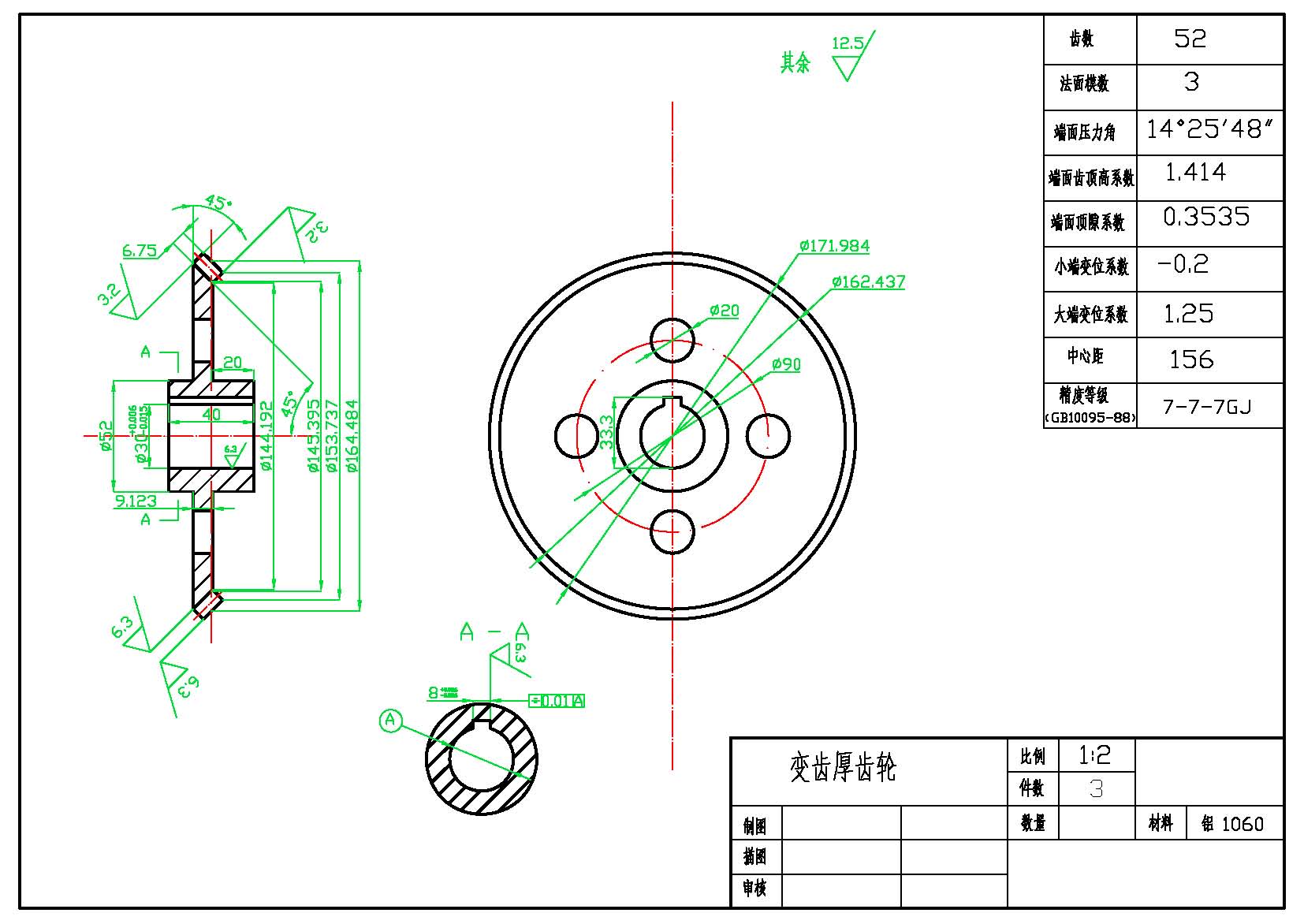

我是南京航空航天大学的老师，我们课题组想加工一些变齿厚齿轮（锥形渐开线齿轮），请问：哪家工厂能滚齿加工这种变齿厚齿轮？谢谢！liulei6278@163.com

杨大侠 · 发表于 2011-3-29 14:45

你这个是直齿伞齿轮，我厂是做圆柱齿轮的，我问了我的朋友，朋友说三个“7”的精度刨齿是达不到这个精度的，必须得研齿，何况批量又很小。一般厂家是不愿意做的。

gungungun · 发表于 2011-3-29 15:02

谢谢你的回复，
需要说明一下：这种齿轮还真不是直齿伞齿轮，它是一种齿厚沿轴向变化的圆柱齿轮，只不过，为了便于加工，设计成锥形的，早些年国内有好多人研究过，曾采用普通滚齿机（改造）加工出这种齿轮，目前研究的人比较少了，国外研究的人较多。
是的，批量较少导致厂家不愿意做。我再想想办法吧！
非常感谢你的指教！

杨大侠 · 发表于 2011-3-29 18:54

不是锥形齿轮的话，那一般的厂家用普通的滚齿机是无法做出来的，得用数控滚齿机才能做得出哦，因为在数控滚齿机上加工带锥度的齿轮是很方便的，编程时用直线插补。这样的滚齿机一般的小厂是没有的，只有规模大一点的厂才有。

cqdxlt · 发表于 2011-3-30 16:49

齿厚在变......:L如果单件小批量，我直接拿到数控铣上面去了！

hesheya · 发表于 2011-3-30 19:12

请教老师，这个一般用在什么领域呢？

gungungun · 发表于 2011-3-31 21:04

目前，国外将这种齿轮用于船舶领域的传动，实现小轴交角传动，这方面日本、欧美学者有研究报道

gungungun · 发表于 2011-3-31 21:12

回复 cqdxlt 的帖子

请教：如果采用数控铣削加工，齿形误差会不会较大？我们的确只需要几件这样的齿轮

ylxlyzp · 发表于 2011-4-1 19:55

可是可以用五轴联动数控滚齿机加工，在编程时下点功夫补偿，就是量太少了，只做3件，生产成本很高，小企业无高端设备、技术，规模大的企业就可能不愿接单.

hucl45 · 发表于 2011-4-1 20:01

既然是小轴交角传动，就是锥齿轮。实际上，从图上可以看出就是一个等高齿的锥齿轮。
当然图纸上也有不少错，例如，模数3，齿高计算是用3，但大，小端齿顶圆和齿根圆的计算模数却是m=3.22579.等等。
一会儿又是中心距=156？
