[软件] 滚齿机加工齿轮调整软件(免费)

    [复制链接]
发表于 2011-3-28 23:00 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 15274639 于 2011-8-4 12:51 编辑

创佳挂轮计算系统3.0(具有斜齿计算功能)发布了!
http://www.gearbbs.net/forum.php?mod=viewthread&tid=67785&fromuid=75959

评分

1

查看全部评分

 楼主| 发表于 2011-3-28 23:11 | 显示全部楼层
现附此软件的使用方法。

创佳挂轮计算系统使用向导:

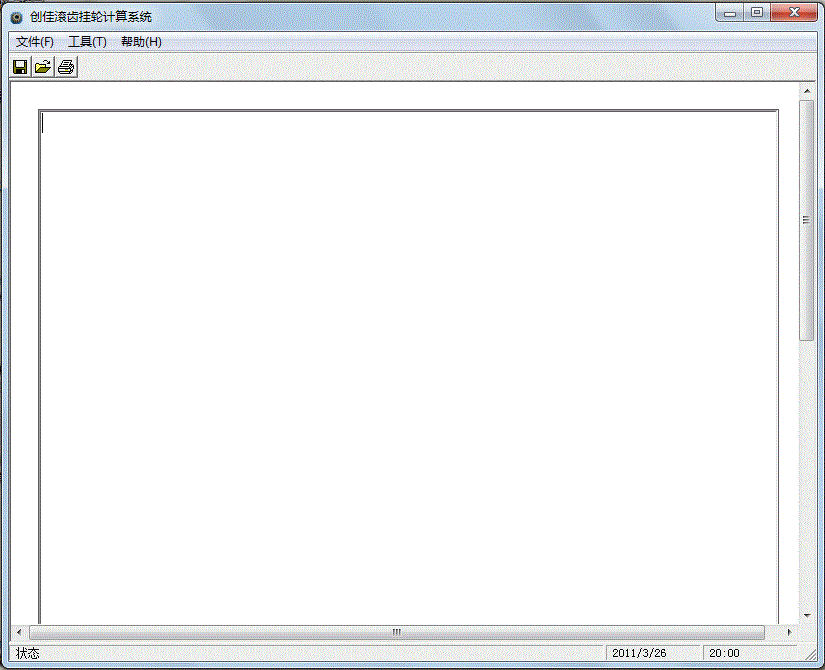

一:软件打开首先出现软件的主界面:

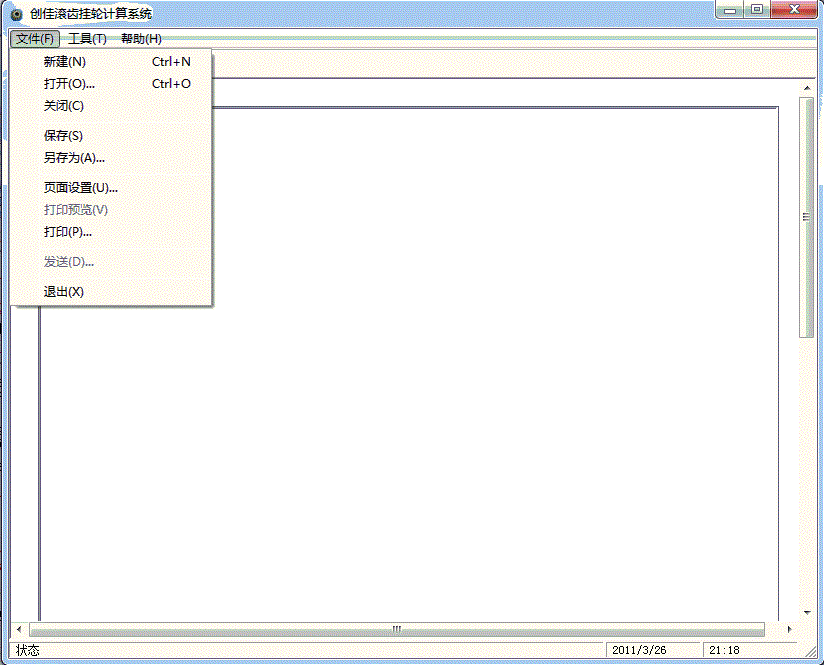

二:选择菜单“文件——新建”。

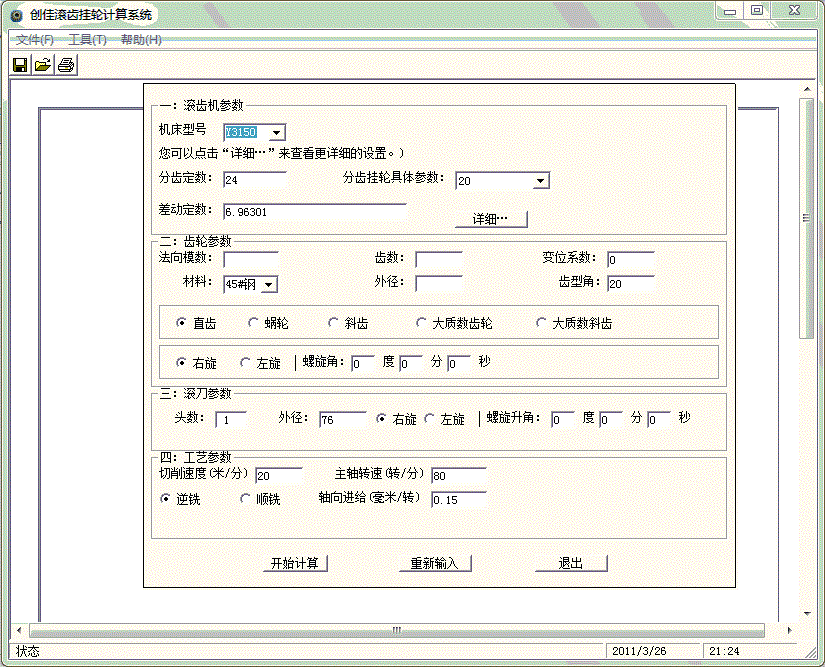

三:系统以Y3150滚齿机为默认设备。若你使用的设备正是Y3150滚齿机,请输入所加工具体的齿轮参数、滚刀参数、工艺参数。输入完毕后点击“开始计算”。如果你使用的滚齿机型号不是此型号请点击“退出”按钮暂停此步骤,查看四步骤。

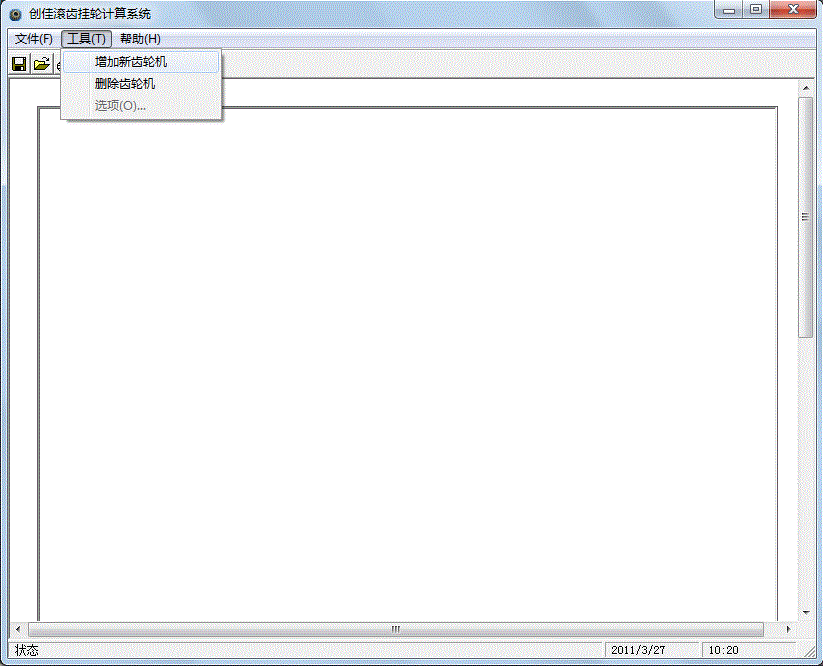

四:选择“工具——增加新滚齿机”。

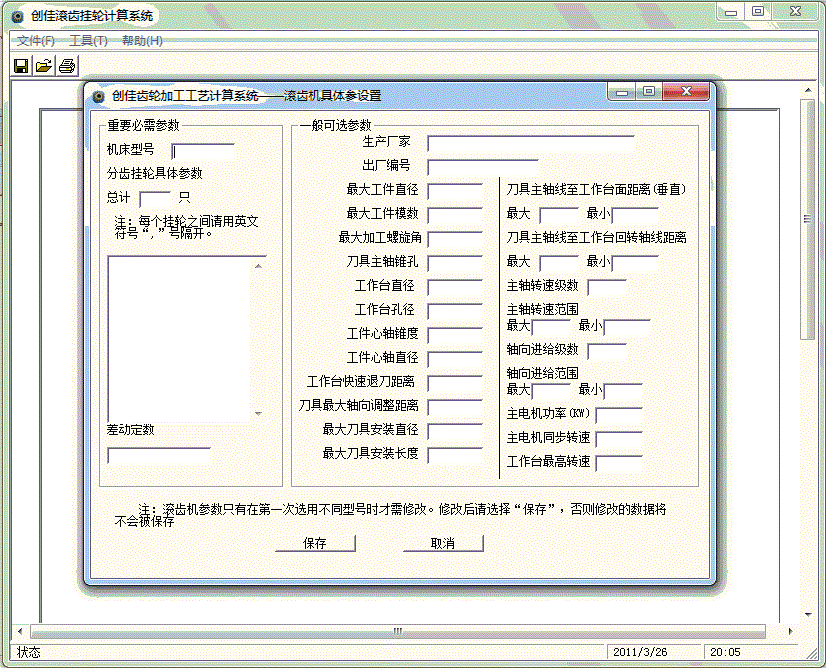

选择增加新滚齿机后系统跳出下面的窗口。

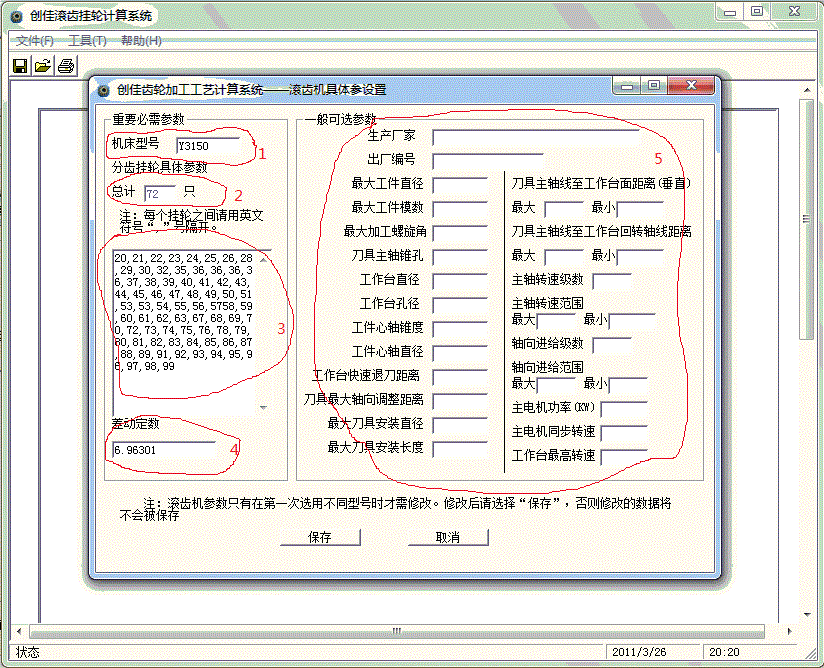

1为目前你需要使用的滚齿机型号(请正确输入,以便以后下次使用时直接调用。)

2显示你目前所使用滚齿机分齿挂轮的具体数量。(该选项不需要人为输入;当你填写3时系统会根据你输入的实际挂轮自动显示出总数量。)

3此为滚齿机的挂轮库,要与实际情况相符合。请在此根据你所使用滚齿机的具体情况输入实际的挂轮。(注意:本软件最后计算出的分齿挂轮是根据此挂轮库得出。所以不能输错,否则会导致算出的分齿挂轮与机床的分齿挂轮不匹配。)

4滚齿机的差动定数;此参数会在加工斜齿、大质数齿时用到。

5为滚齿机的一些次要参数。

注:1~4号为必填选项。



按“保存”退出“滚齿机具体参数设置”窗口。

至此便可以回到第三步;输入所加工具体的齿轮参数、滚刀参数、工艺参数。

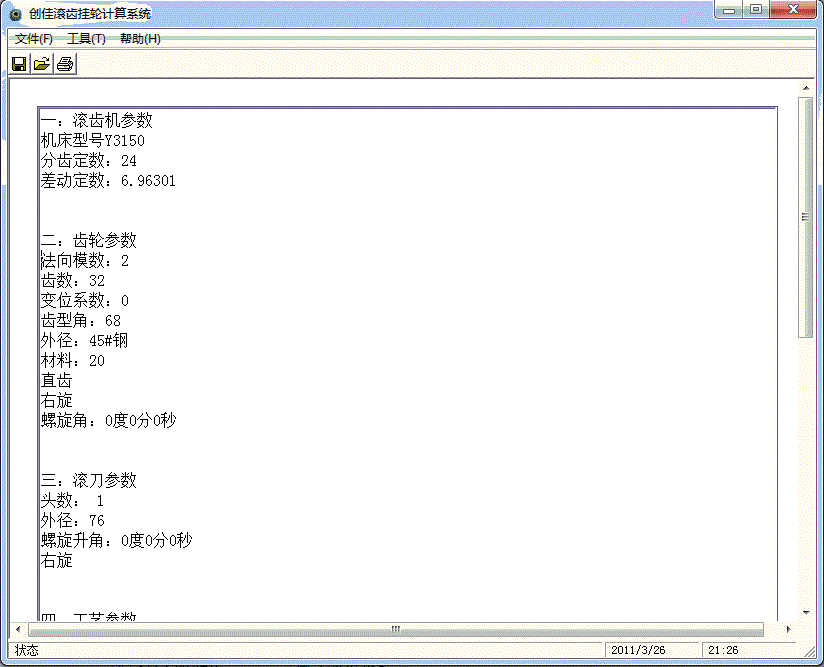

五:输入完毕后点击“开始计算”便会跳出下面的窗口。在此窗口中列出了具体的滚齿机调整参数。


六:此时你可以选择1、保存该齿轮加工工艺卡;2、将计算结果打印出来。

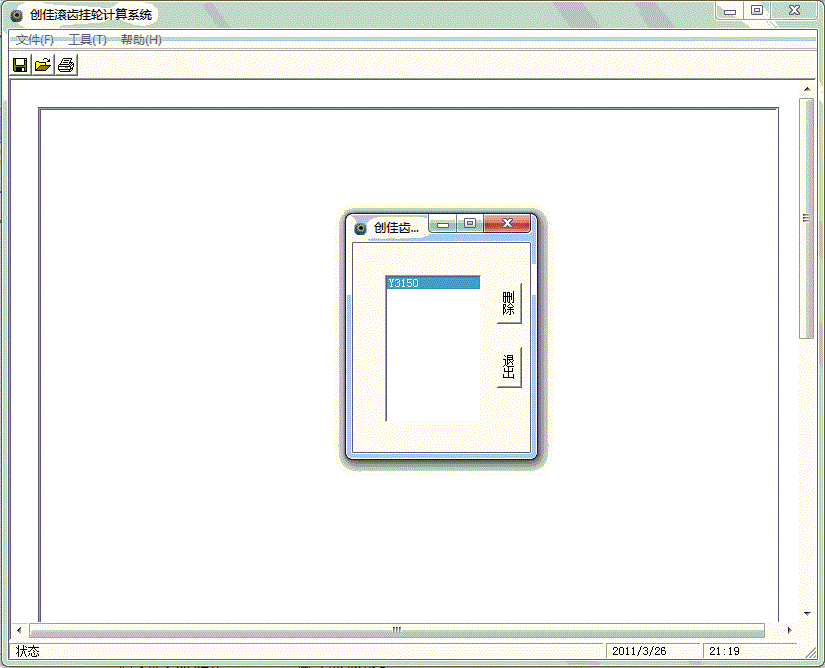

七:如果你的机床不具备本软件机床库中所列出的设备,可以选择“工具——删除滚齿机”将不需要的设备删除。


八:如果本软件设备库中1台机床也没有,那么将无法进行齿轮加工工艺计算。

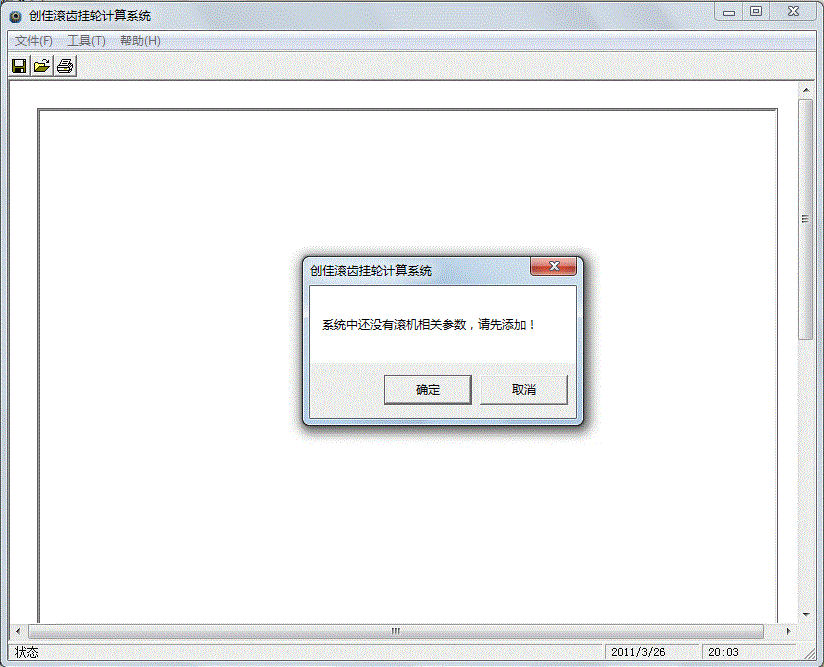

此时系统会出现如下提示:


这时请选择“工具\——增加新滚齿机”。进行第四步骤。

发表于 2011-3-29 11:42 | 显示全部楼层
好东西 ,一定要顶
发表于 2011-3-29 11:51 | 显示全部楼层
看介绍,写得很详细,麻雀虽小五脏俱全嘛!
楼主的软件应该不错,顶!
呵呵
发表于 2011-3-29 14:34 | 显示全部楼层
学习,楼主
发表于 2011-3-29 19:19 | 显示全部楼层
这次的比较好,学习了。
发表于 2011-3-29 20:57 | 显示全部楼层
好像很不错的,看看
发表于 2011-3-29 22:32 | 显示全部楼层
回复 15274639 的帖子

下下来后打不开呀
发表于 2011-3-29 23:42 | 显示全部楼层
我下了,默认滚齿机计算斜齿,大质数齿轮及大质数斜齿,这三个项都不能计算,请楼主贴个能计算斜齿挂轮的图片
 楼主| 发表于 2011-3-30 00:13 | 显示全部楼层
呵呵!
我还没有写到那一步。
因为我对斜齿计算的方程式还不太熟悉。
大家给我一个通用的公式吧!
