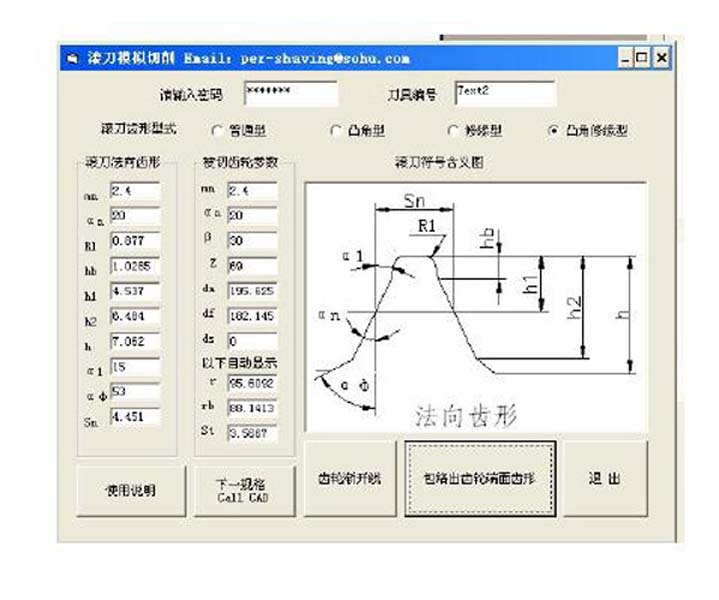

VB滚刀设计，内附大龙图纸。

fawcgzmg · 发表于 2011-3-27 19:02

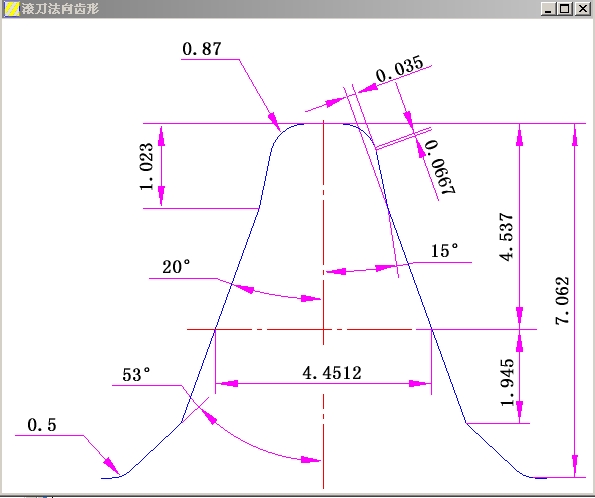

我是按照这个法向齿形：

liwangyn · 发表于 2011-3-27 19:30

回复 fawcgzmg 的帖子

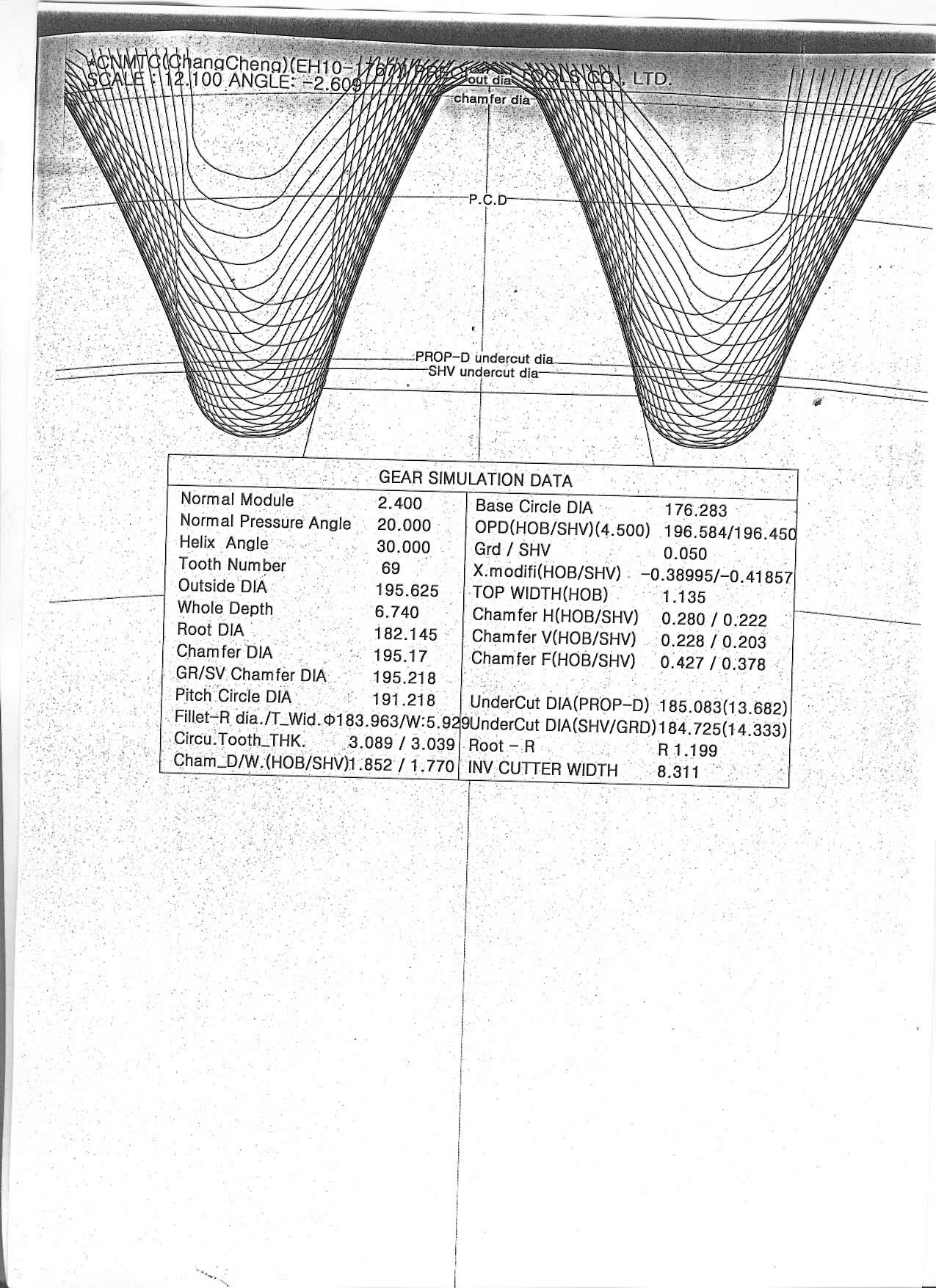

展成图是这样的，期待你的结果。

fawcgzmg · 发表于 2011-3-27 19:49

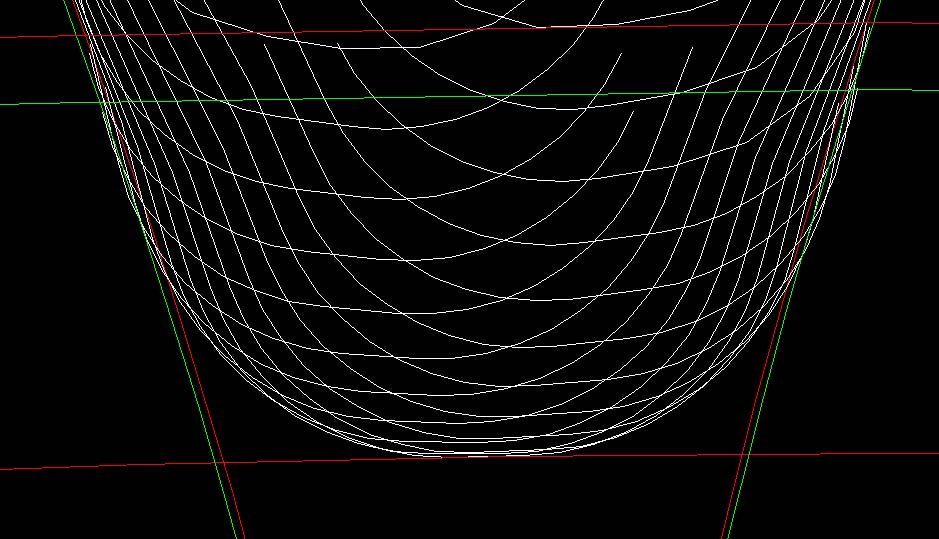

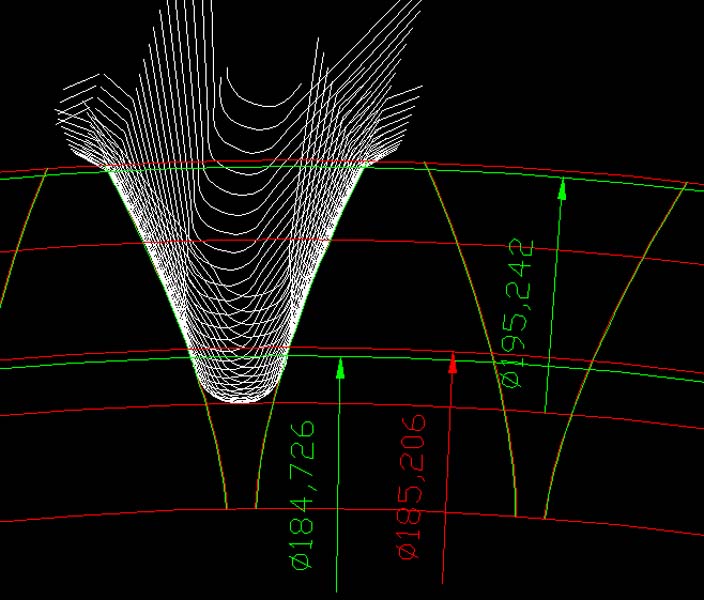

我得不出这样的结果，另非造型刃造型高于渐开线与过渡曲线交点，我的结果为184.88,齿顶倒楞直径为195.2212，大龙的倒楞为：195.218

fawcgzmg · 发表于 2011-3-27 20:18

9楼的图片显示不出来

liwangyn · 发表于 2011-3-27 20:19

回复 fawcgzmg 的帖子

你是计算的还是作图模拟的？过两天我算算看是什么结果，还有请问，你包络是用滚刀的轴向齿形节线绕齿轮端面节圆转动吗？还是其他？

fawcgzmg · 发表于 2011-3-27 20:21

回复 liwangyn 的帖子

展成图中Root-R 1.199是什么意思，圆角半径不是0.87吗

liwangyn · 发表于 2011-3-27 20:24

回复 fawcgzmg 的帖子

0.87是滚刀法向齿形的齿顶圆角，而那个是展成的齿轮的齿根圆弧。
PS：研究了你的名字，原来是长齿的。:D

per-shaving · 发表于 2011-3-28 03:09

luomo226 · 发表于 2011-3-31 10:12

把你的附件撤了，那回去重新审你的公式去，把公式审好了再写VB程序……

fys168520 · 发表于 2016-6-6 13:44

楼主软件可以分享吗1fys168520@163.com 谢谢
