关于渐开线起始圆直径的计算，还请牛爷及各位高手解惑

wuweiviva · 发表于 2011-3-26 09:12

您需要登录才可以下载或查看，没有账号？注册

x

看了牛爷和各位的讨论，计算了下dFf,但是我计算的结果始终不对，还请各位高手解惑

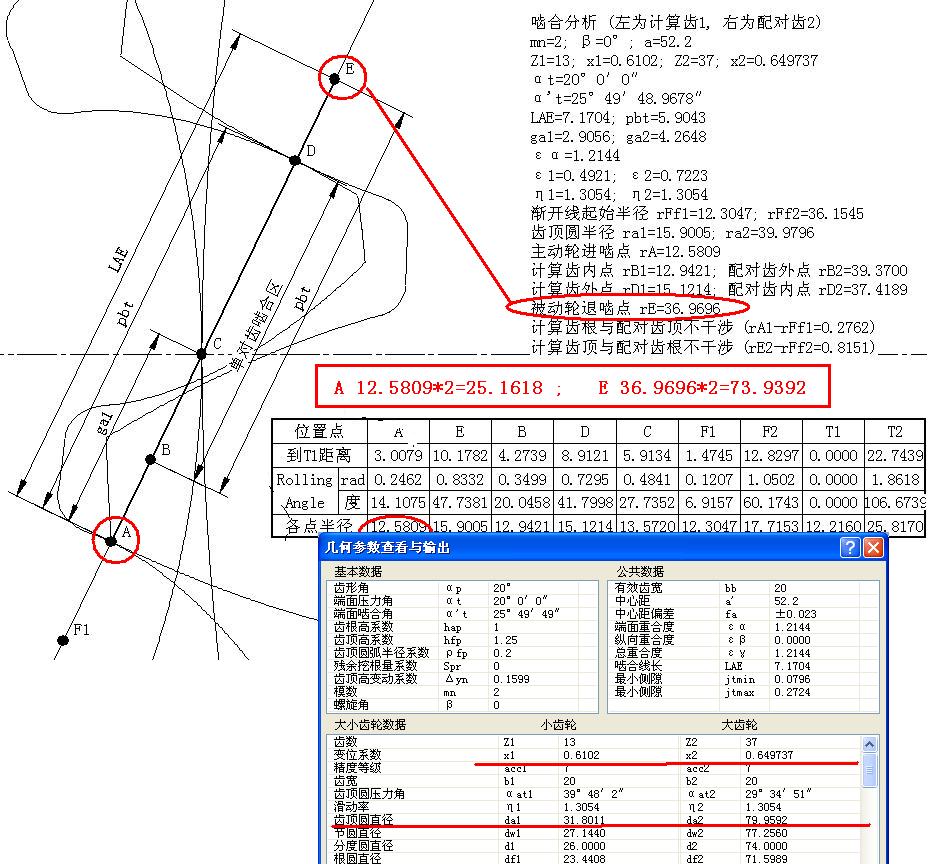

如下图片1为牛爷帮我计算SAP和EAP的计算抓图，里面有渐开线起始圆半径尺寸及原始数据

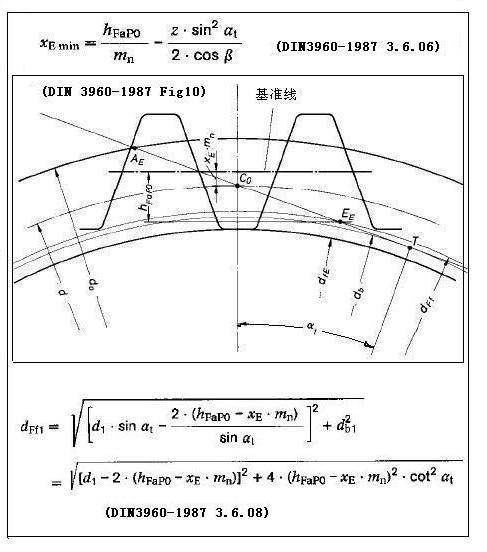

下面图纸是牛爷提供的相关参数的计算标准及公式

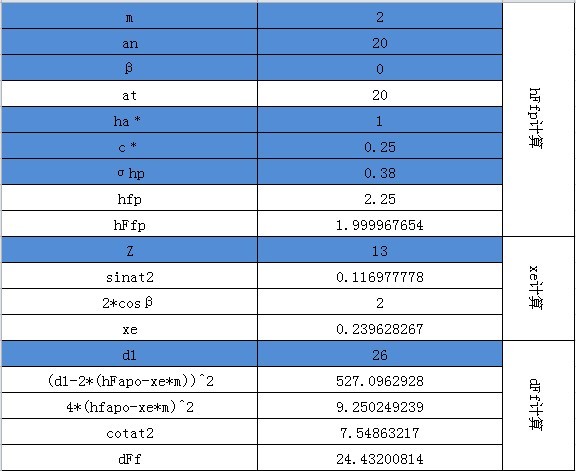

附件的EXCEL是简易计算卡，是我的计算过程。

dFf计算.xls (28 KB, 下载次数: 186)
请各位指点下，

木平 · 发表于 2011-3-26 13:36

谢谢分享！！！！

木平 · 发表于 2011-3-26 13:43

板凳！！谢谢

niuershiye · 发表于 2011-3-26 14:27

本帖最后由 niuershiye 于 2011-3-26 14:29 编辑

在
http://www.jxcad.com.cn/read.php?tid=1227300&page=1&toread=1
给你答复拉！

=====================
结果完全相同，这是另外的一个软件计算的。

wuweiviva · 发表于 2011-3-26 16:15

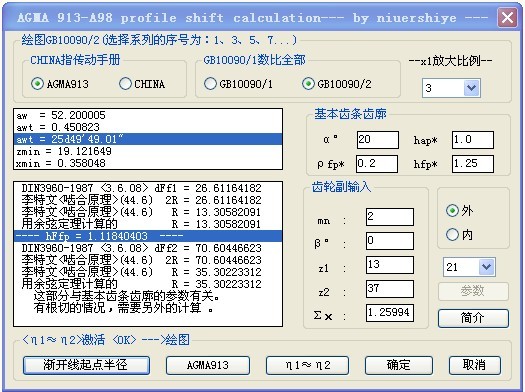

谢谢牛爷，我用你的程序计算出来的记过不一样，我回复在了CAD论坛，
你的计算结果和我用KISSsoft计算的结果是差不多的，
但是我自己计算的结果就是等于基圆，郁闷死
如下式我的抓图

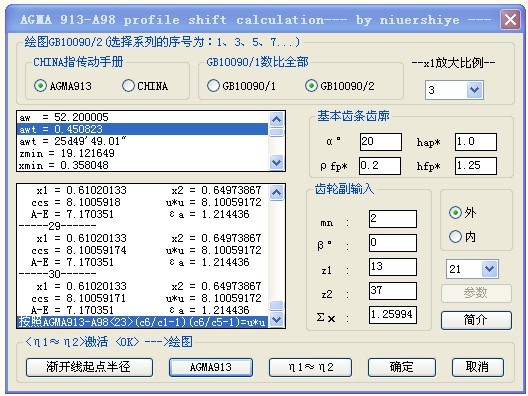

如下是我用KISSsoft的计算结果

你帮我分析分析为什么我计算就等于基圆直径呢，头都大了

niuershiye · 发表于 2011-3-26 16:31

本帖最后由 niuershiye 于 2011-3-26 16:51 编辑

wuweiviva 发表于 2011-3-26 16:15

登录/注册后可看大图

谢谢牛爷，我用你的程序计算出来的记过不一样，我回复在了CAD论坛，
你的计算结果和我用KISSsoft计算的结果 ...

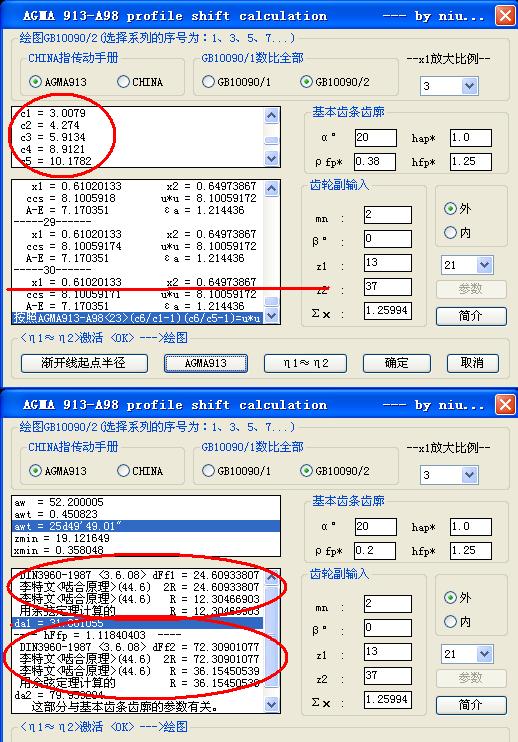

你没有计算变位分配！选《AGMA913》按钮，你在计算一次！
（这个程序是一个专门计算变位分配曲线的--哈工大那个曲线）
===================
你的 hfp 2.25 (X)
hfp =1.25

wuweiviva · 发表于 2011-3-26 16:37

本帖最后由 wuweiviva 于 2011-3-26 16:42 编辑

我按了还是一样的晕啊

这个有可能是我CAD的问题（我用的是CAD2010），主要是我用EXCEL计算的结果等于基圆直径极度郁闷

wuweiviva · 发表于 2011-3-27 07:25

牛爷你说我的hfp =2.25 (X)
hfp =1.25

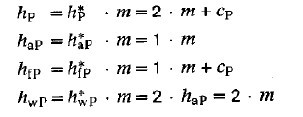

但是在DIN867中hfp=1*m+cp如下图

还有个问题请教牛爷如下图

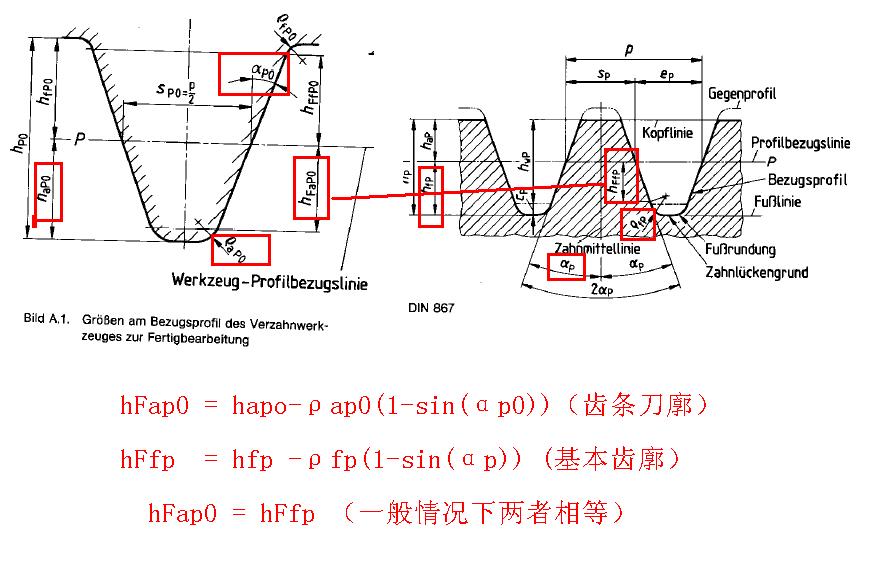

你说一般hFapo=hFfp,如果hFapo=hFfp是不是渐开线
起始圆直径就会等于基圆直径？

海思无涯 · 发表于 2011-4-23 14:35

渐开线是由一条线段绕齿轮基圆旋转形成的曲线,基圆应该就是渐开线起始圆，不知意下如何

administrator · 发表于 2013-1-25 19:45

这个是最低啮合点
