一把10头的蜗轮滚刀

纪永君

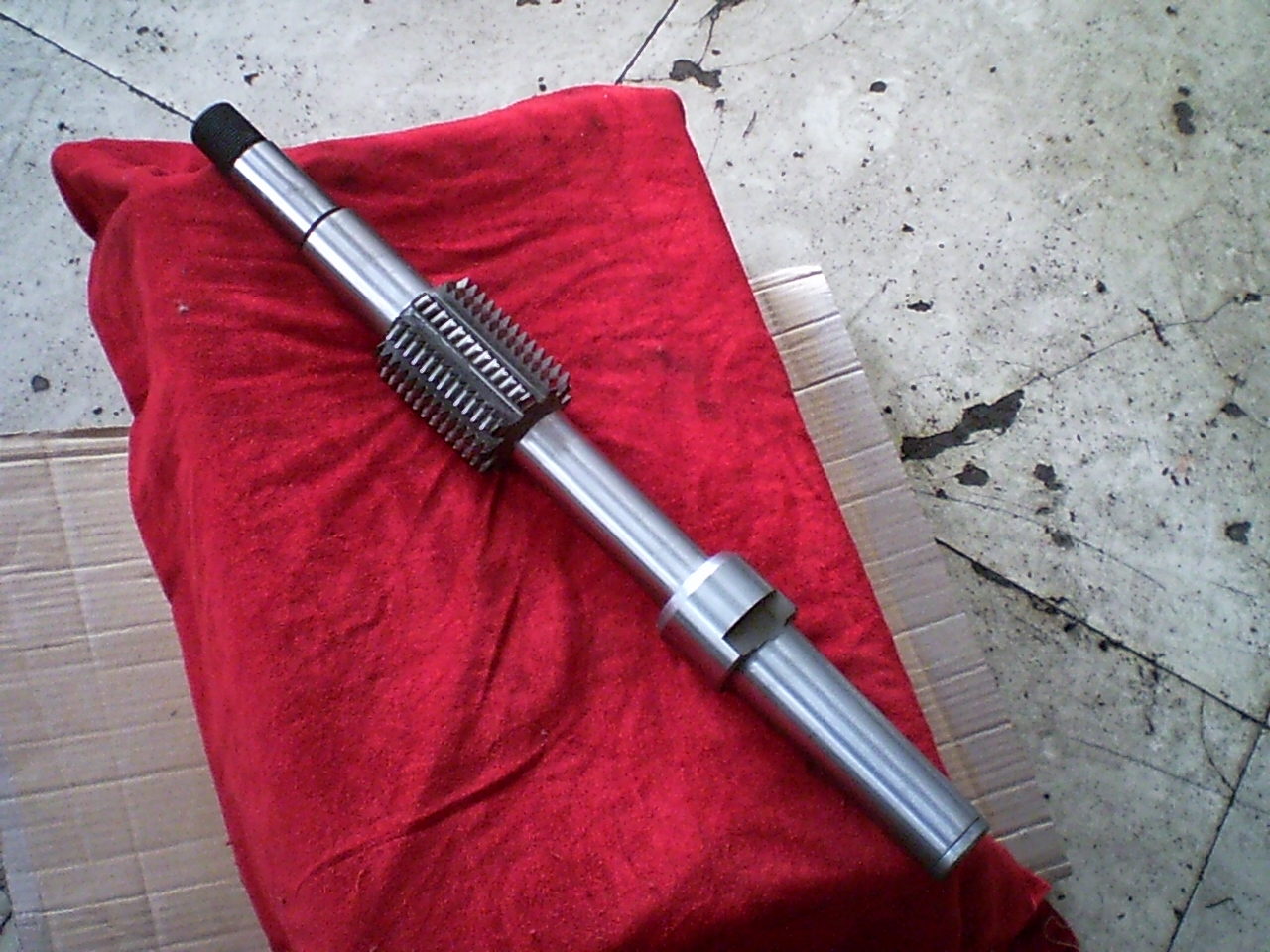

提供一把10头的蜗轮滚刀的照片和机床调整数据，希望大师提出建议。

陈飞

你这是10头的滚刀？搞清楚了再问吧。

纪永君

回复 陈飞 的帖子

已经不是什么新鲜的事情，只要先生看过下面的调整参数，就会明白的。再多的头数，在设计的范围内，也是可做的

hyfjy

回复 纪永君 的帖子

做十个齿的蜗轮？不是吧，做蜗杆是十头的蜗轮滚刀？从图上看也不是，是什么呢？是广告，可对于理论不通的人说技术好比对牛弹琴，理论上如果蜗杆是十头，那相应的滚刀也必须做十个头，这简直是不可能的事，蜗杆也没有必要设计成十头，那怎么理解题意呢，从放大的图上看，是一个独头滚刀，用这种滚刀如果加工与蜗轮配套的蜗杆是十头的话，那最后只能是形似而面目全非，不可能得到理想的接触区，因为理论上就是不可能的。
从理论上说，蜗轮滚刀应设计成与蜗杆相似的同头数，外径略大点以获得径向间隙，齿厚也应与相应蜗杆相当而略小，在加工蜗轮时应严格按蜗轮蜗杆副同中心距的位置进行切削，这样初步加工出来的蜗轮，经过磨合后可以获得较好的接触区，而决不是用个单头滚刀（不问你的软件有多么“先进”）去加工将要与多头蜗杆相配的蜗轮。
当然，一些工厂仍在用单头的滚刀，有时干脆就用法向模数与蜗轮的端面模数相同的齿轮滚刀去加工，这样加工的产品是不可能获得理想的接触区的，但啮合后是可以转动的，用这种方法去加工蜗轮是一种欺骗，尽管有许多人仍然在做。
如果是宣传自己的“软件”是万能的，那直接可以申报世界水平了，突破了现有理论的“理论”才是十足的水平。

陈飞

请搞清楚滚刀“头数”的概念，你这把刀充其量就是开了10个槽的滚刀。或者说是加工10牙蜗轮的滚刀，而不是10头的蜗轮滚刀。“的”的位置不同含义就大不同了。

dagang

呵呵。
十个头。按刃磨上看，只是十等分而已。哪来十个头。最普通的，还没导程

纪永君

回复 hyfjy 的帖子

你好，这把滚刀是加工m=3，蜗杆头数=10，蜗轮齿数=20的单头专用蜗轮滚刀

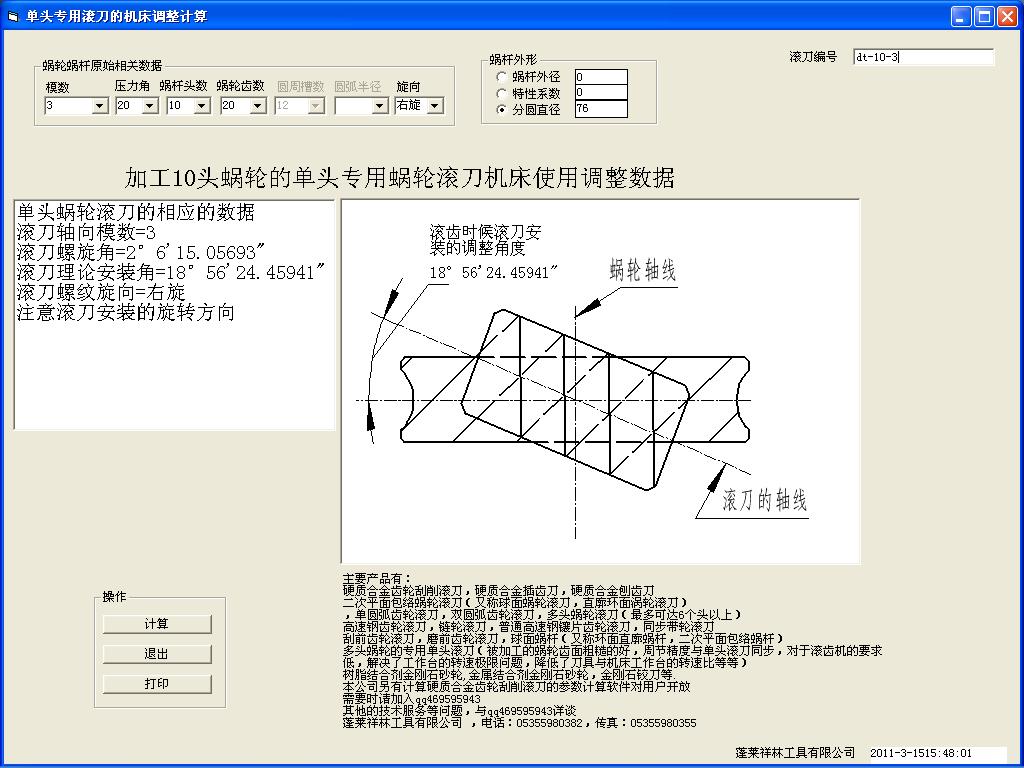

这把滚刀在使用的时候，刀具是按照下参数表面给出的数据调整机床的。
在这里也不是在做什么“广告”。只是前段时间在这个论坛上发表的单头滚刀滚切多头蜗轮的论述的继续。
如果可能的话，在以后的机会中，将这种滚刀的实际加工过程贴出来

陈飞

蜗杆10个头不等于滚刀10个头，我们搞齿轮的，这些基本概念不要搞错。

hyfjy

回复 纪永君 的帖子

今天找了本书，发个图片：


能突破这一理论，真的很伟大。

hyfjy

请看：“由于以上原因，因此每加工一种蜗轮，就单独需要一种滚刀，而不象齿轮滚刀那样，可以加工模数和压力角相同而齿数及螺旋角不同的许多齿轮。”
敢于推翻这一结论，是不是真的了不起啊。
