求高人帮忙用PROE建模弧齿锥齿轮

cchjy0928

来个高人帮帮小弟，帮我用PROE把下面一对弧齿锥齿轮副用PROE建模建下，谢谢啦，齿轮参数如下：
大端模数：5
小齿数：21    大齿数： 32
法向压力角：20 度
分度圆直径：小齿轮 105 大齿轮 160
齿顶高系数： 0.85
顶隙系数：   0.188
齿轮高变位系数： 0.22
切向变位系数： 0.03
中点螺旋角：35 度
旋向：   小轮右旋   大轮左旋
锥距     95.6882
顶锥角： 小轮37.03°     大轮59.17°
分锥角： 小轮33.27°   大轮56.73°
根锥角： 小轮30.83°  大轮52.96°
全齿高： 9.44
齿顶高： 小轮5.35     大轮3.15
齿根高： 小轮4.09     大轮6.29
齿顶间隙： 0.94
轴交角： 90 度
最小法向侧隙： 0.15mm
最大法向侧隙： 0.20mm
中点分度圆弧齿厚： 小轮8.8047   大轮6.9032
中点分度圆弦齿厚： 小轮8.6943  大轮6.8011
中点分度圆弦齿高： 小轮5.5043  大轮3.1908
接触斑点沿齿长：65%
接触斑点沿齿高：65%
齿制形式：：格里森制

tycoon6

我现在在做个角传动箱得设计优化，不知道哪位大侠能给个弧齿锥齿轮得体积最小化得优化程序最好带下说明

cchjy0928

:'(来个大哥帮帮小弟啊

hyfjy

计算的记录如下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-03-19
模数:M=5        齿数: Z=        21            32
法向齿形角:          α=20度       齿宽中点螺旋角:β=35度
螺旋线旋向:        小轮右旋          大轮左旋
径向变位系数:       X  =           .22          -.22
切向变位系数:       Xt =           0             0
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 190.5    刀盘号数: 7.5    刀尖圆弧 r= 1.25
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             105           160
节锥角            E=            33.274888     56.725112
节锥距            R=            95.6882960450233
齿宽              b=           29
齿顶高           ha=            5.35          3.15
齿根高           hf=            4.08999996781349            6.28999996781349
全齿高            H=            9.43999996781349
顶圆直径          D=             113.945712645957            163.456535581367
顶锥角           Ea=            37.03577      59.17261
根锥角           Ef=            30.82739      52.96423
轮冠距           Ak=            77.0646880380456            49.8664490808634
中点模数          Mm=            4.24233158080391
中点法向模数        Mfm=           3.47511458696728
中点弧齿厚         Sfm=           6.1380934928916             4.77930096390751
中点分度圆弦齿厚sm=    6.13656514631941            4.7791671529263
中点分度圆弦齿高hm=    4.45616523436931            2.54571339653014
大端分度圆螺旋角βs=    38.8554093669173
大端分度圆周节   Ps=  15.7079632679489
大端分度圆弧齿厚Sf=    8.88223641066879            6.82572685728016
大端分度圆弦齿厚S大=    8.87483369865856            6.82510363270735
大端分度圆弦齿高h大=    5.50698042568976            3.18993912000507
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 1.52380952380952     齿宽系数F= .303067367678435
齿根角           Of=            2.4475        3.76089
齿顶角           Oa=            3.76089       2.4475
当量齿数Z当= 45.697724015669  106.109907918469 冠轮齿数Z冠= 38.2753184180093
中点端面重合度Et= 1.25020407577057  中点轴向重合度En= 1.52359766059577
中点总重合度: E总= 1.97087799278551
中点法面当量齿轮重合度Env=  1.7621051751702
小端面端面模数Ms=  3.48466316160783 建议大端齿根倒圆: R= 1.5 小端齿根倒圆: r= 1
小端面分度圆弧齿厚Sx= 6.19032040258985  4.75707178615226   计算时间:21:24:50

这是根据公式自动计算的各种参数

hyfjy

看了切向变位系数因小轮齿数较多而取为零，重算了一次，就取楼主要的0.03

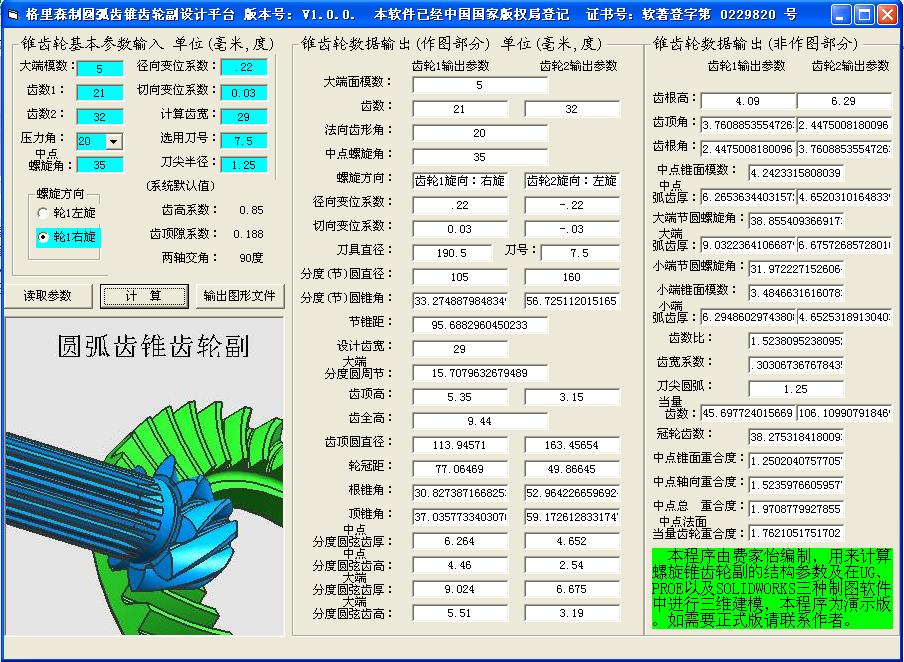

计算的界面如下：



计算记录如下：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2011-03-19
模数:M=5        齿数: Z=        21            32
法向齿形角:          α=20度       齿宽中点螺旋角:β=35度
螺旋线旋向:        小轮右旋          大轮左旋
径向变位系数:       X  =           .22          -.22
切向变位系数:       Xt =           .03          -.03
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 190.5    刀盘号数: 7.5    刀尖圆弧 r= 1.25
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             105           160
节锥角            E=            33.274888     56.725112
节锥距            R=            95.6882960450233
齿宽              b=           29
齿顶高           ha=            5.35          3.15
齿根高           hf=            4.08999996781349            6.28999996781349
全齿高            H=            9.43999996781349
顶圆直径          D=             113.945712645957            163.456535581367
顶锥角           Ea=            37.03577      59.17261
根锥角           Ef=            30.82739      52.96423
轮冠距           Ak=            77.0646880380456            49.8664490808634
中点模数          Mm=            4.24233158080391
中点法向模数        Mfm=           3.47511458696728
中点弧齿厚         Sfm=           6.26536344031572            4.65203101648339
中点分度圆弦齿厚sm=    6.26373804068968            4.65190761328375
中点分度圆弦齿高hm=    4.4586503403614             2.54489960373885
大端分度圆螺旋角βs=    38.8554093669173
大端分度圆周节   Ps=  15.7079632679489
大端分度圆弧齿厚Sf=    9.03223641066879            6.67572685728016
大端分度圆弦齿厚S大=    9.02445235274339            6.67514382305893
大端分度圆弦齿高h大=    5.51232494800677            3.18820310487424
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 1.52380952380952     齿宽系数F= .303067367678435
齿根角           Of=            2.4475        3.76089
齿顶角           Oa=            3.76089       2.4475
当量齿数Z当= 45.697724015669  106.109907918469 冠轮齿数Z冠= 38.2753184180093
中点端面重合度Et= 1.25020407577057  中点轴向重合度En= 1.52359766059577
中点总重合度: E总= 1.97087799278551
中点法面当量齿轮重合度Env=  1.7621051751702
小端面端面模数Ms=  3.48466316160783 建议大端齿根倒圆: R= 1.5 小端齿根倒圆: r= 1
小端面分度圆弧齿厚Sx= 6.29486029743808  4.65253189130403   计算时间:21:29:36

用PROE做三维模型的样条线文件如下：

PROE-H.rar (40.43 KB, 下载次数: 145)

2011-3-19 21:25 上传

点击文件名下载附件

这个文件解压后在PROE中用样条线用文件格式打开后，这对锥齿轮的所有准备就结束了，就应该能完成这对锥齿轮的建模，楼主先试试，我明天晚上传上这对齿轮。谢谢。

hyfjy

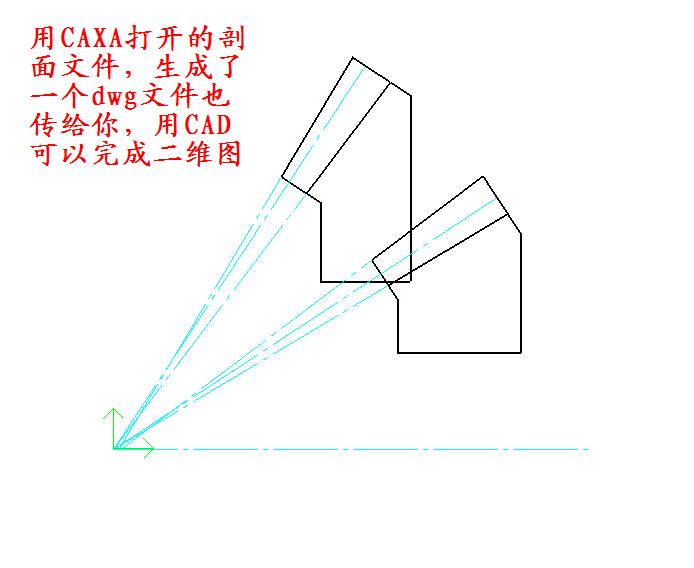

二维图如下：




CAD的压缩文件如下：

2132.rar (12.93 KB, 下载次数: 53)

2011-3-19 21:32 上传

点击文件名下载附件

hyfjy

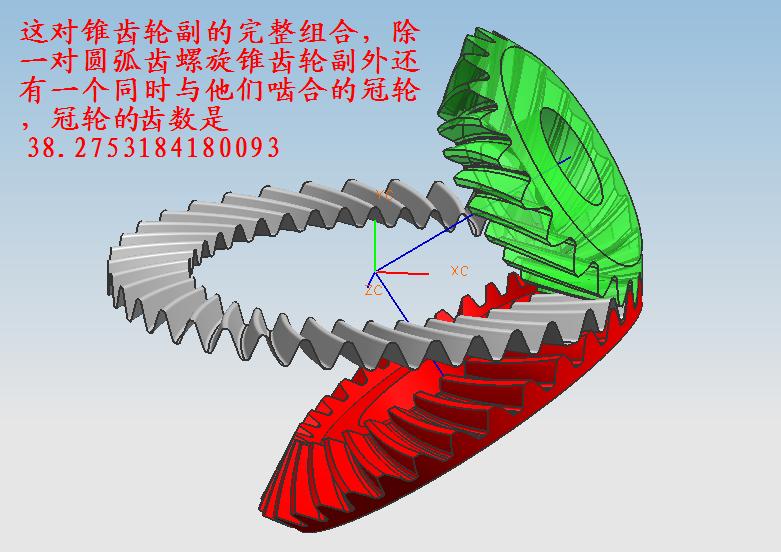

用UG做的这对锥齿轮副及冠轮啮合的模型如下：

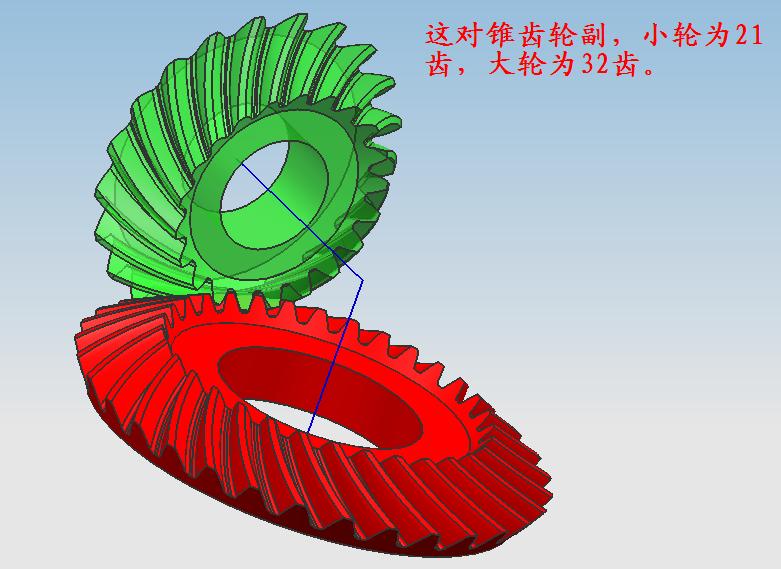

这对锥齿轮的啮合副如下：

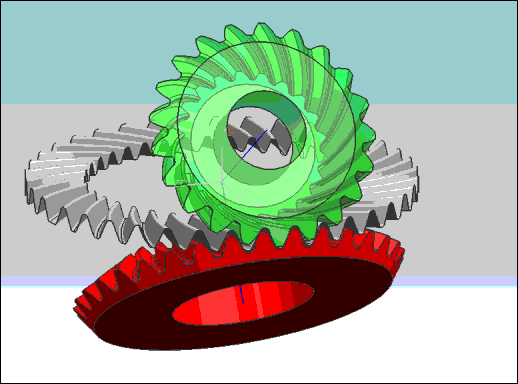

带冠轮的啮合如下：

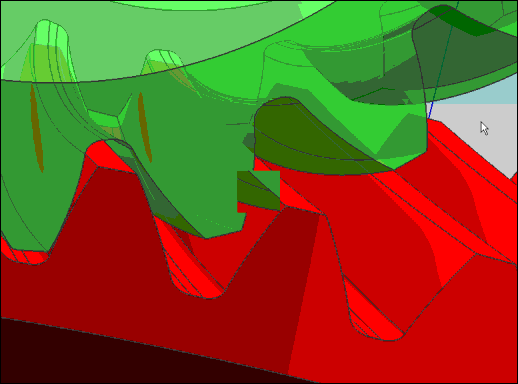

啮合区如下:



用PROE做的模型明晚再传吧。

cchjy0928

十分的感谢

cchjy0928

我想问下，这对齿轮的切向变位系数选择有什么特定的要求吗？是0好还是0.03好，这个不太懂

907081835

关注

希望能分享下方法

学习了
