一对【球面渐开线】锥齿轮模型

zizunwuze · 发表于 2011-3-14 19:18

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

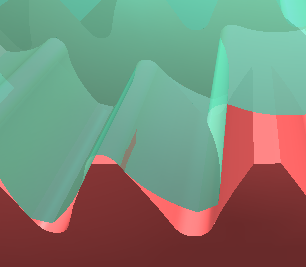

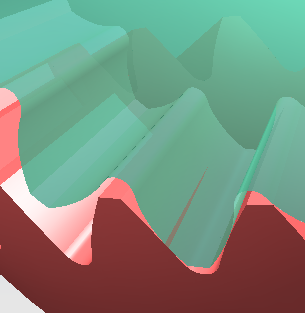

做了对模型（未修形），自己做了下接触区仿真，感觉怪怪的，图文如下：


B&S_Gear.rar (537.68 KB, 下载次数: 53)

zizunwuze · 发表于 2011-3-15 08:48

回复 zizunwuze 的帖子

部件文件为stp格式的，仿真高手请帮忙分析下。

woodee · 发表于 2011-3-15 15:48

回复 zizunwuze 的帖子

有问题啊！

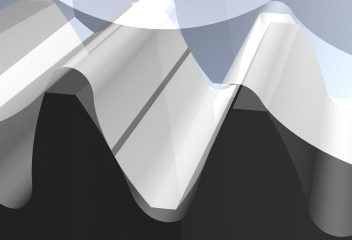

啮合齿面最大干涉量0.002，则得到啮合痕迹示意，如下图：

这说明齿形不准确。

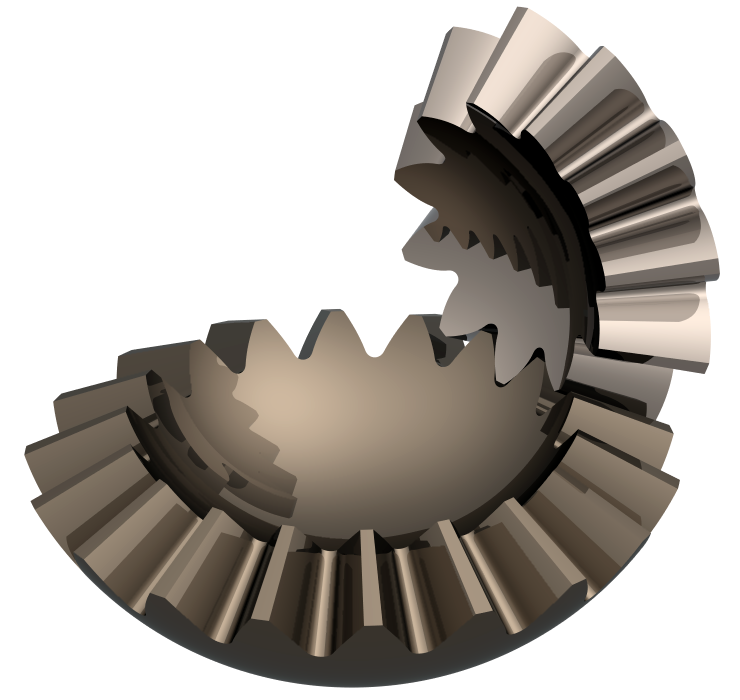

准确的未经修形的造型应该是这样的：

zizunwuze · 发表于 2011-3-15 19:40

谢谢！

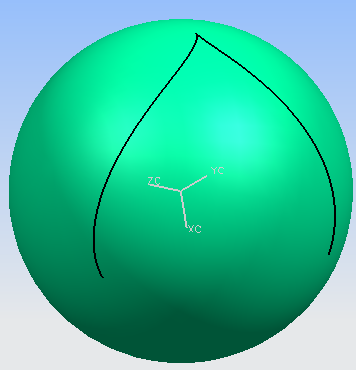

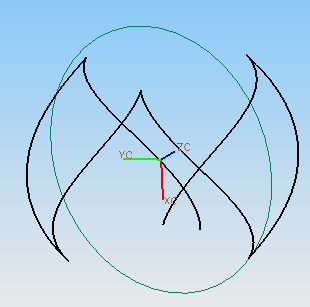

下图为5/2 pi() 个周期的球面渐开线图像，

zizunwuze · 发表于 2011-3-15 19:44

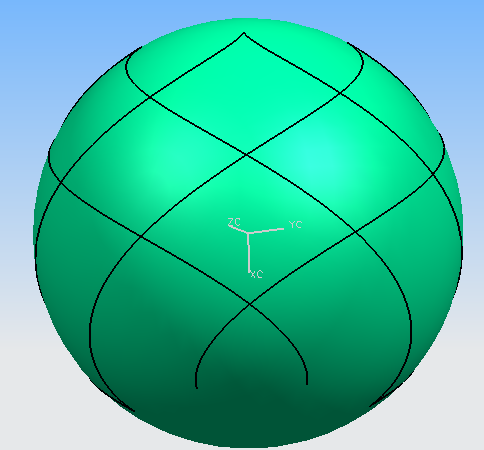

8 pi() 个周期的图像

woodee · 发表于 2011-3-16 11:18

zizunwuze · 发表于 2011-3-16 13:43

回复 woodee 的帖子

请教上图参数，齿数模数压力角节锥角？

版主可否依下参数做个渐开线图形，以示对比，谢谢！
Z             18
m          7.25
α             30°
节锥角    58°34′

下图为分锥角35°图形


woodee · 发表于 2011-3-16 15:33

回复 zizunwuze 的帖子

还是实体对照简单些。
11:18直锥stp文件：

0BG1118 30deg-Assy.rar (779.6 KB, 下载次数: 39)

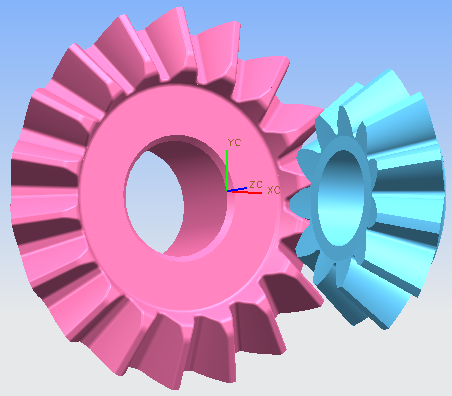

模型如下图示:
0BG1118 30deg_Assy_stp.PNG

zizunwuze · 发表于 2011-3-16 16:57

回复 woodee 的帖子

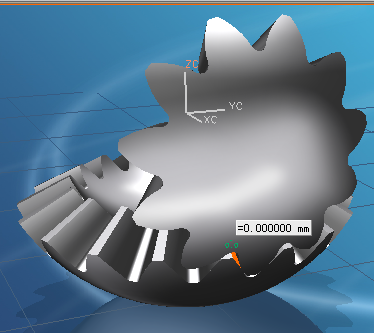

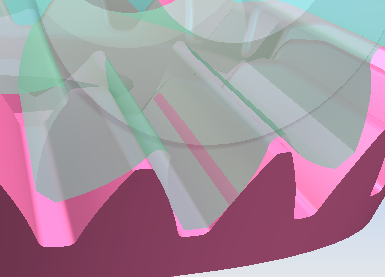

将版主的部件，做了下啮合仿真，如下图。

01

02

03

04

05

06

07

zizunwuze · 发表于 2011-3-16 17:40

回复 woodee 的帖子

该模型为无隙啮合。版主模型精度是不用怀疑的，我的仿真应该有缺陷。
