行星齿轮工作原理

cngear · 发表于 2007-4-2 18:45

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

9．行星齿轮工作原理

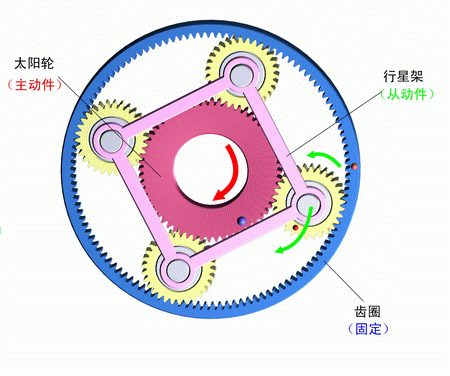

　　1)齿圈固定，太阳轮主动，行星架被动。

从演示中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。

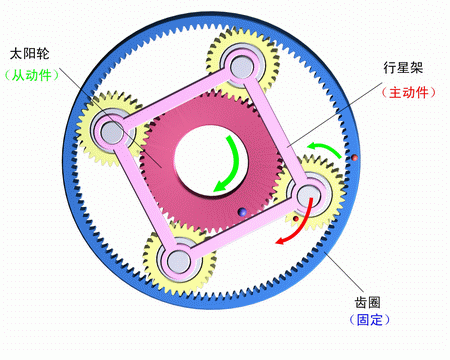

　　　　2)齿圈固定，行星架主动，太阳轮被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。　

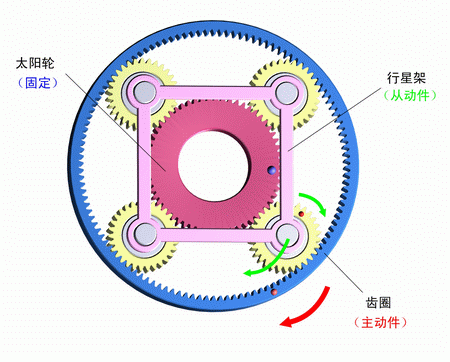

　　　3)太阳轮固定，齿圈主动，行星架被动。

从演示中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。

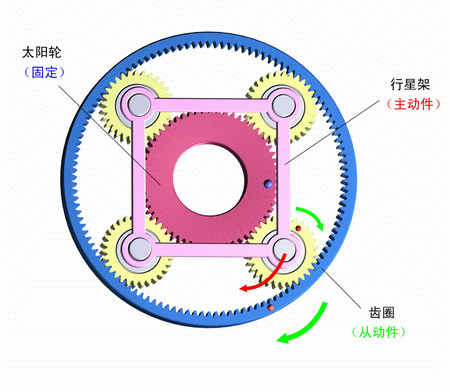

　　　　4)太阳轮固定，行星架主动，齿圈被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。

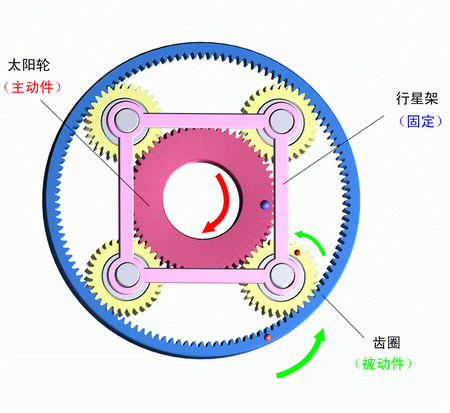

　　　　5)行星架固定，太阳轮主动，齿圈被动。

从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。

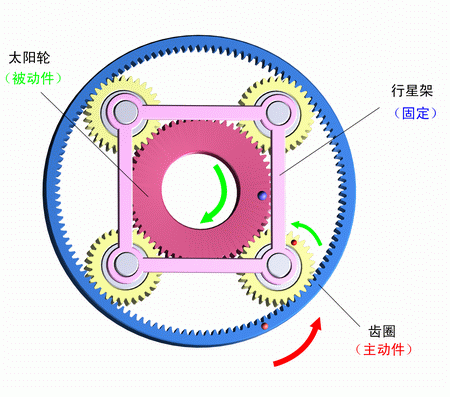

　　　　6)行星架固定，齿圈主动，太阳轮被动。

从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。

　　7)把三元件中任意两元件结合为一体的情况：
　　当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。

从演示中我们可以看出，行星齿轮间没有相对运动，作为一个整体运转，传动比为1，转向相同。汽车上常用此种组合方式组成直接档。

　　8)三元件中任一元件为主动，其余的两元件自由：
　　从分析中可知，其余两元件无确定的转速输出。第六种组合方式，由于升速较大，主被动件的转向相反，在汽车上通常不用这种组合。其余的七种组合方式比较常用。
　　

下载：

行星齿轮工作原理.pdf (245.54 KB, 下载次数: 3726)

MZYHW · 发表于 2007-7-2 09:20

学习中，谢了。。。。。

hanxf · 发表于 2007-8-1 13:57

斑竹,能否将上图,以动画形式发表?

xiaxiaohui · 发表于 2007-8-16 17:07

谢谢楼主，刚用上面计算了一套行星齿轮转动比

tszzy2006 · 发表于 2008-4-10 17:42

谢谢了！辛苦了！刚刚用了一下。

gujiancuxc · 发表于 2008-7-11 12:49

有没有动画的啊？这样看不是很明白。谁有麻烦邮件我一下：gujiancuxc@163.com..谢谢

gbchen417 · 发表于 2008-7-21 20:05

“从分析中可知，其余两元件无确定的转速输出。第六种组合方式，由于升速较大，主被动件的转向相反，在汽车上通常不用这种组合。其余的七种组合方式比较常用。”
吓了一跳一共才六种组合方式为什么还“其余的七种组合方式比较常用”

gbchen417 · 发表于 2008-7-21 20:09

你要看动画的吗动画网上还是很多的http://www.sdjtu.edu.cn/zz/gjkj/4car/zsd/9/bsqzsd09.htm 现在职业学校采用了好多动画教学比好多高校都搞得好

kamome · 发表于 2008-9-2 21:06

看了这么多天行星齿轮，今天才有了感性认识，谢谢lz啊

xiepeng · 发表于 2008-9-27 15:35

谢谢楼住有点认识了行星齿轮了
