直齿锥齿轮分度圆弦齿厚

lgs19891123

最近遇到伞齿轮，汽车差速器里的，因为内花键变了，所以让供应商新发图纸，
发现对方发的图纸，一样的参数，以前的图纸和现在的分度圆弦齿厚不一样，


这个参数以前本论坛里的woody发过，这是论坛的

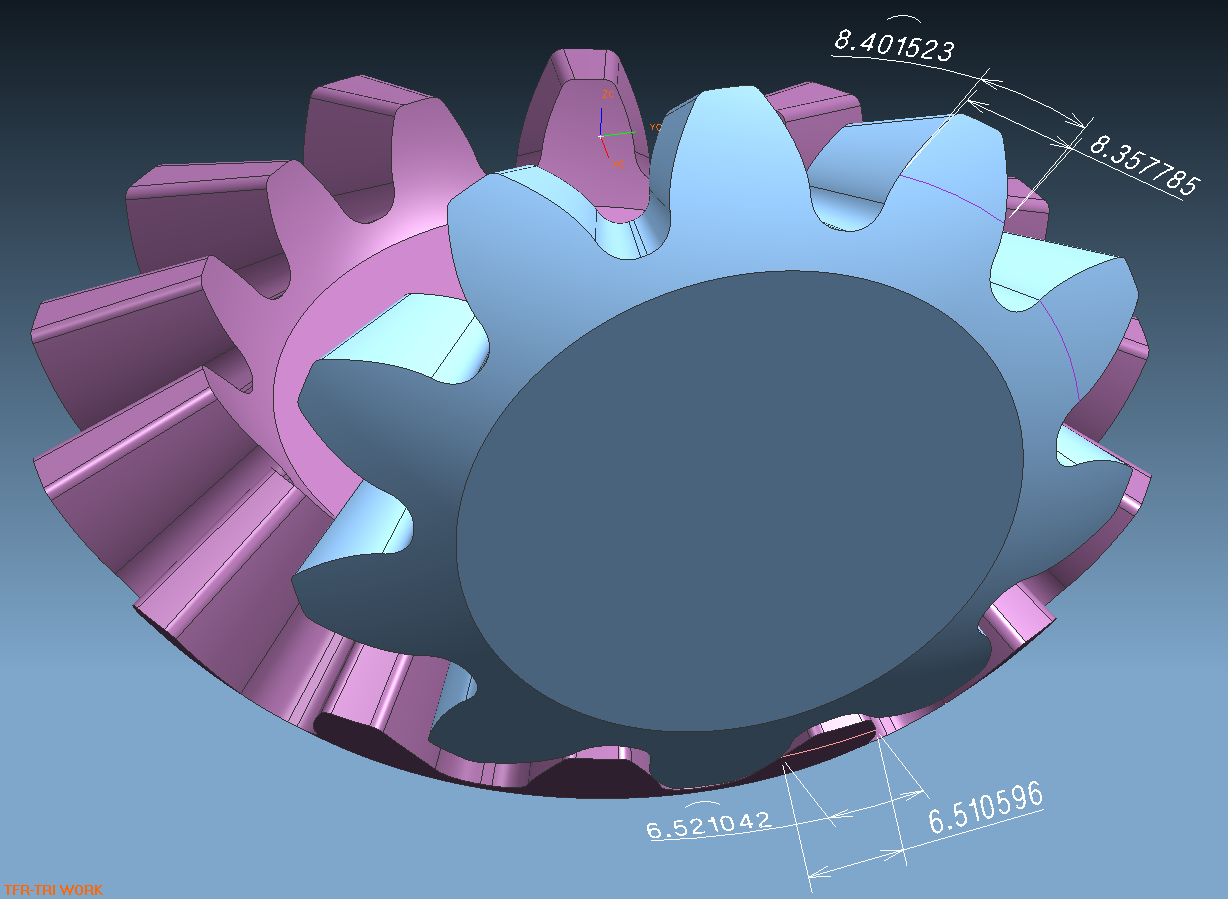

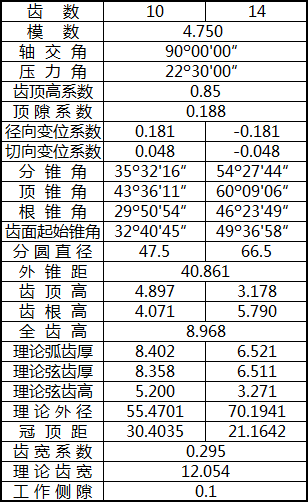

对方发的大齿轮图纸理论弦齿厚两个版本，6.518和6.511

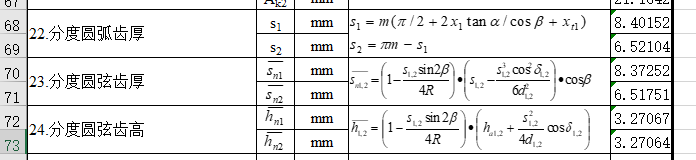

虽然差的很少，但是总归有原因，我之前也下过一些编写的excel

发现两种版本都有，我常用的一个软件是6.511，
今天在论坛下的一个是6.518

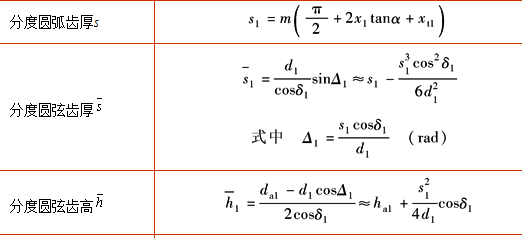

我在机械手机手册里看的是

一个等于和一个约等于的结果，刚好对应两种情况，
我不知道那个是对的，于是按25齿对25齿，全部0变位系数画了下，
应该是等于后面那个，约等于前面那个才对，
但是最近看到另外一个厂家的图纸，里面的参数又是前面的。
我才想起来我的三维是按背锥面画的，不是球面渐开线，
三维不精确，那么分度圆那里也可能不对。
就想问问到底是哪个？

woodee




按照其最原始的定义来检测，分度圆弦齿厚=分度圆弧长对应的弦长。
计算很简单的。
资料计算公式带来的一些微量偏差，很可能是把锥齿轮变换成当量直齿轮来推算，所造成的。

lgs19891123

woodee 发表于 2026-2-7 15:35
按照其最原始的定义来检测，分度圆弦齿厚=分度圆弧长对应的弦长。
计算很简单的。
资料计算 ...

感谢大佬解答，第一个图就是你以前发的。
还有原来你的名字后面是ee，我还以为是y结尾。
