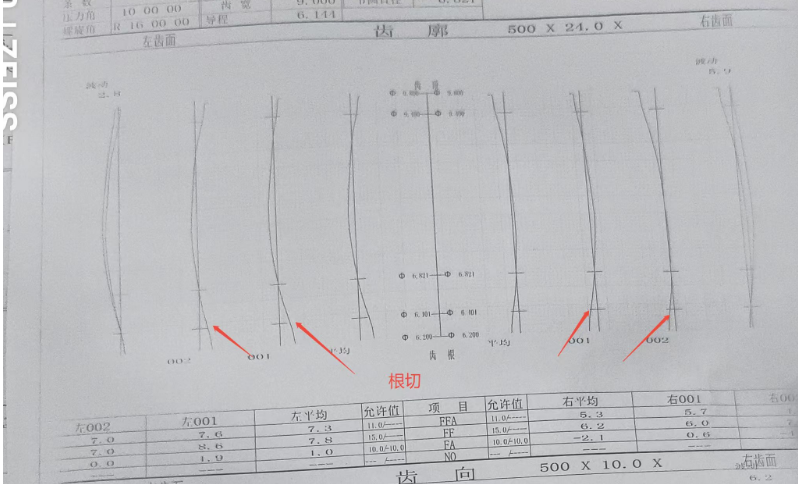

各位大佬，请帮忙看看，可以通过修刀把根切的1MM高度变回渐开线吗？

樊朝彬

各位大佬，请帮忙看看，可以通过修刀把根切的1MM高度变回渐开线吗？

谢晃-齿轮工程技术

插刀做的吧？

谢晃-齿轮工程技术

个人建议：
      不调整齿形（鼓形量不大不影响啮合传动，反而在使用工况下利于传动噪音和耐久）。

樊朝彬

谢晃-齿轮工程技术 发表于 2026-2-3 11:31
个人建议：
      不调整齿形（鼓形量不大不影响啮合传动，反而在使用工况下利于传动噪音和耐久）。

如果只看上面的齿形，下面的那个请忽视，滚齿出来的，齿底有1毫米的根切。我现在需要在渐开线齿形尽量不变的前提下，不要根切，可以通过刀具来实现吗？

谢晃-齿轮工程技术

樊朝彬 发表于 2026-2-4 08:40
如果只看上面的齿形，下面的那个请忽视，滚齿出来的，齿底有1毫米的根切。我现在需要在渐开线齿形尽量不 ...

一、 如是少齿数齿轮制造：
           1、正常刀具加工必然会根切（齿根圆角和跟切过渡曲线是：刀具顶部形态与运动轨迹形成的）。
           2 、优化刀具顶部凸角有改进但不能杜绝！况且现未知刀具顶部设计（刀具设计制造图）。
           3、可以调整齿轮高度变位（齿轮一对匹配调整）！
           4、刀具可以调整为变压力角设计（双压力角设计）！

二、如是多齿数加工根切： 调整刀具设计可以避免。

樊朝彬

谢晃-齿轮工程技术 发表于 2026-2-4 14:25
一、 如是少齿数齿轮制造：
           1、正常刀具加工必然会根切（齿根圆角和跟切过渡曲线是：刀具顶 ...

多谢大佬指教！！！
