秦川磨齿程序讨论

Eaton

秦川磨齿程序讨论，最近新接触秦川磨齿，磨削程序请大家讨论一下。

Eaton

砂轮线速度允许80M,
砂轮转数，进给量，Z1轴速度，连续位移，固定位移，是否合理

齿轮泵计量泵

几分钟下来一件啊

Eaton

6分钟左右，看下磨削参数是否合理

谢晃-齿轮工程技术

Eaton 发表于 2026-1-25 21:59
6分钟左右，看下磨削参数是否合理

                      【 个人见解如下、供各位工程专家讨论 】


一、只看磨削程序无法评价是否合理啊！理由如下：
   1、无齿轮齿廓相关结构和基本参数（作业指导书上有）；
   2、无定位方式及刚度评估（夹具图纸）；
   3、无产品质量控制标准，如是否傅里叶？烧伤控制？齿廓精度误差？（作业指导书/检查基准书/QC工程表/控制计划）；
   4、无磨前坯件质量状态（Fr、δW/Fw等）；
   5、无砂轮基本规格、头数及相关基体描述（品牌、材质、粒度、硬度、孔隙、粘接剂等）；
   6、无砂轮修整参数。
二、建议上传一的相关项目图片进行详细讨论。
三、切削三要素的设定基本原则（每转进给量设定合理、磨削线速度合理、每个循环余量分配合理）都是基于工况与条件并满足质量控制要求！
四、满足质量稳定的前提下（略有富裕度）提供效率体现经济效益。






                                   重庆长兴 - 谢晃2026-01-26
                                                                    马年腊八节

谢晃-齿轮工程技术

                      【 个人见解如下、供各位工程专家讨论 】

一、只看磨削程序无法评价是否合理啊！理由如下：
   1、无齿轮齿廓相关结构和基本参数（作业指导书上有）；
   2、无定位方式及刚度评估（夹具图纸）；
   3、无产品质量控制标准，如是否傅里叶？烧伤控制？齿廓精度误差？（作业指导书/检查基准书/QC工程表/控制计划）；
   4、无磨前坯件质量状态（Fr、δW/Fw等）；
   5、无砂轮基本规格、头数及相关基体描述（品牌、材质、粒度、硬度、孔隙、粘接剂等）；
   6、无砂轮修整参数。
二、建议上传一的相关项目图片进行详细讨论。
三、切削三要素的设定基本原则（每转进给量设定合理、磨削线速度合理、每个循环余量分配合理）都是基于工况与条件并满足质量控制要求！
四、满足质量稳定的前提下（略有富裕度）提供效率体现经济效益。



                                   重庆长兴 - 谢晃2026-01-26

挑起你的

连续位移量可以逐步减小

Eaton

谢晃-齿轮工程技术 发表于 2026-1-26 10:40
【 个人见解如下、供各位工程专家讨论 】

一、只看磨削程序无法评价是否合理啊！ ...

非常感谢，给出的意见及建议。

Eaton

挑起你的 发表于 2026-1-26 11:08
连续位移量可以逐步减小

有具体的调整公式或者经验值吗

Eaton

谢晃-齿轮工程技术 发表于 2026-1-26 10:40
【 个人见解如下、供各位工程专家讨论 】

一、只看磨削程序无法评价是否合理啊！ ...

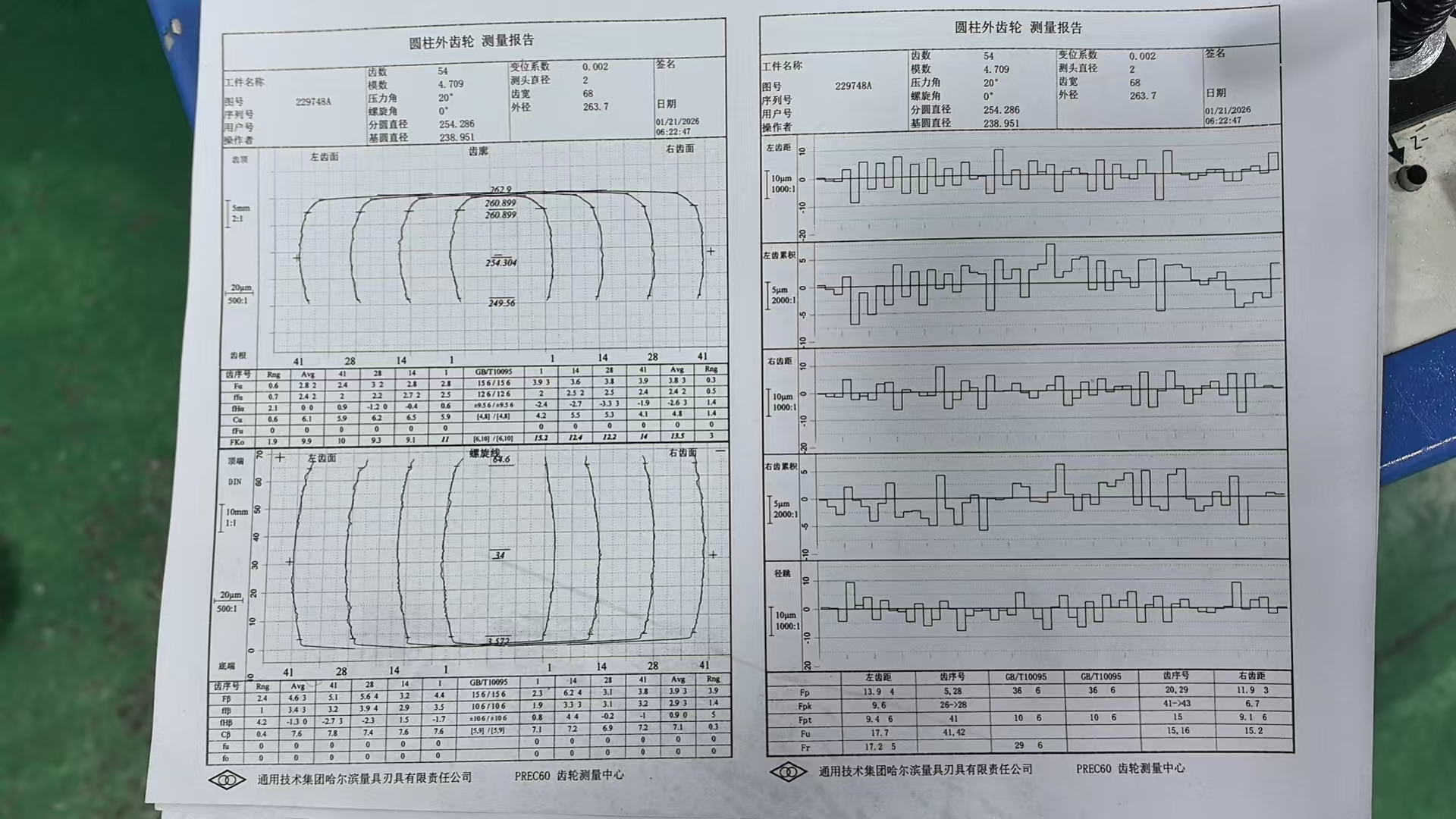

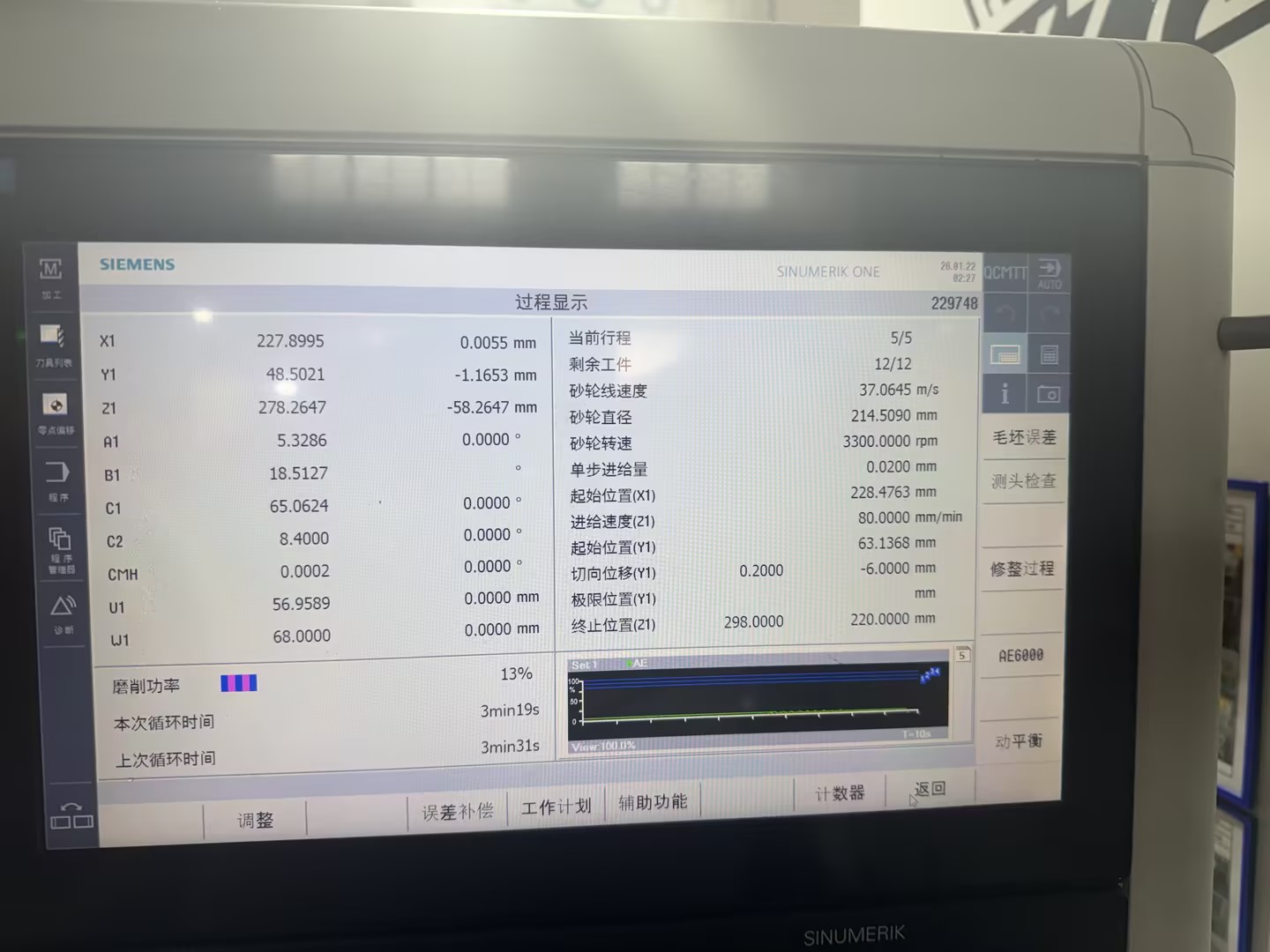

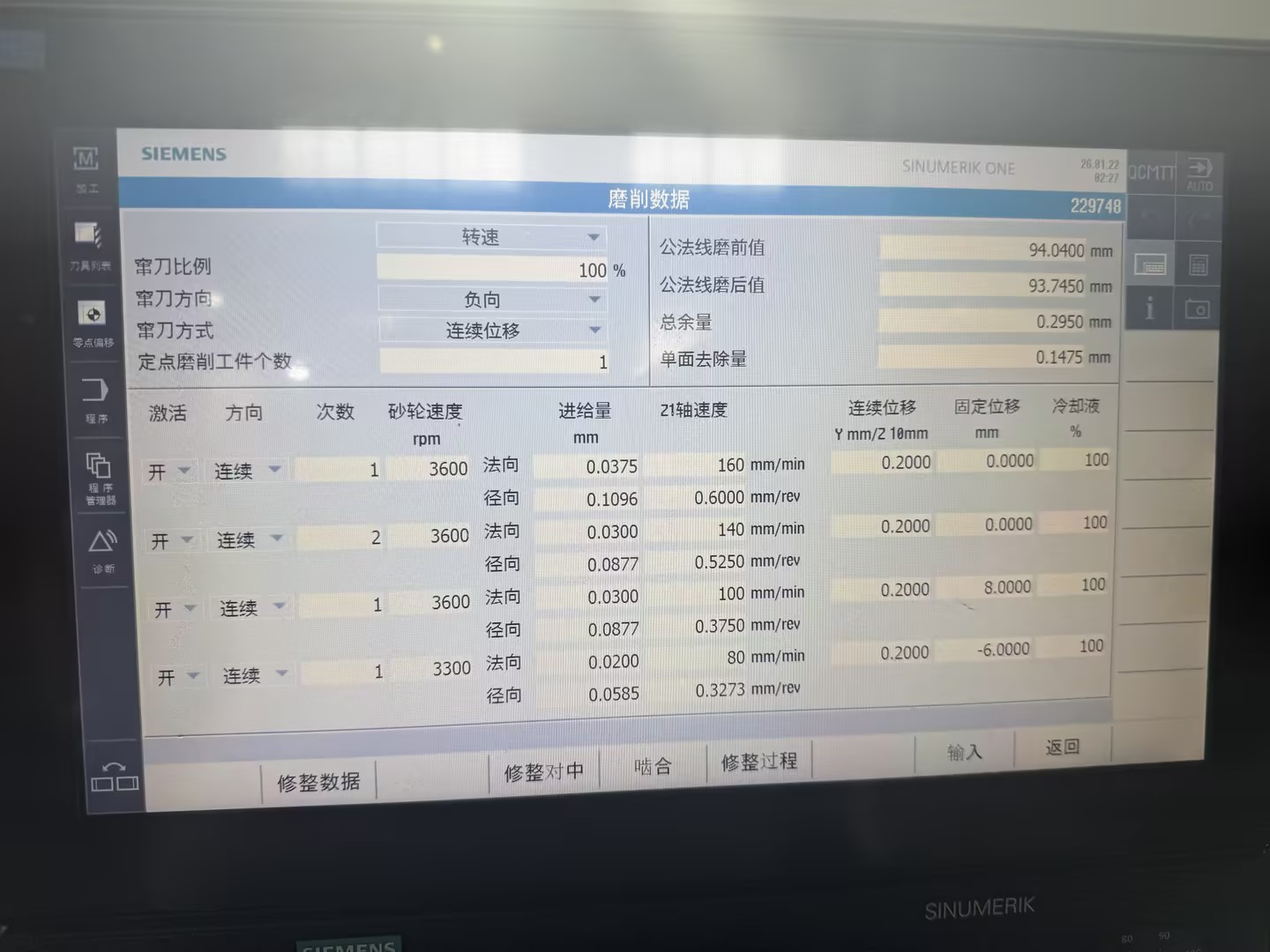

附件是检测报告和磨削参数
