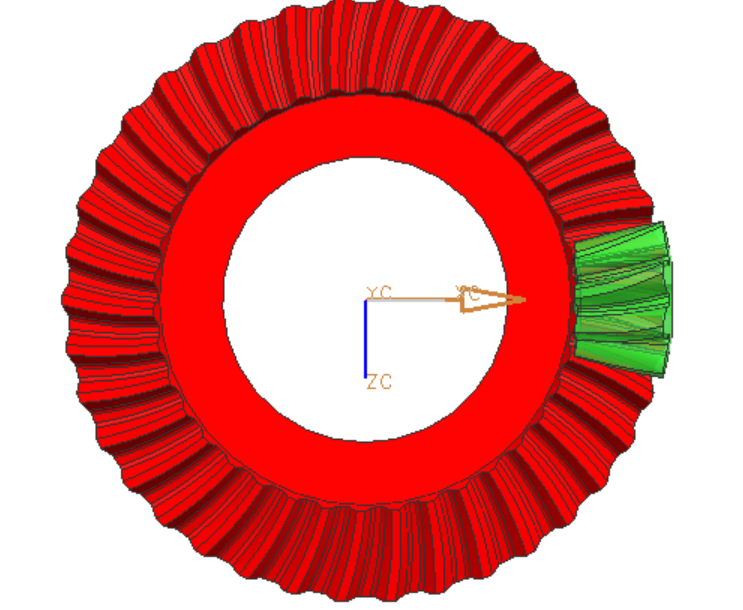

求鉴定！！！各位大能看看这个图片，畅所欲言！！！

jrg_shiyuwei

okokooko

hyfjy

这不是面齿轮，而是归类于零度螺旋角弧齿锥齿轮，因为现在把较小螺旋角的弧齿锥齿轮都归于零度锥齿轮的范围了。

hyfjy

小轮有几个齿，大轮有几个齿，轴交角是多少度，安装距各是多少，大轮最大直径，小轮最大直径，有些参数，才好设计。

hyfjy

计算一对这类“零度弧齿锥齿轮传动副”






圆弧齿螺旋伞计算结果.DOC (2.51 KB, 下载次数: 4)

2025-12-14 23:13 上传

点击文件名下载附件

谢晃-齿轮工程技术

hyfjy 发表于 2025-12-14 22:50
这不是面齿轮，而是归类于零度螺旋角弧齿锥齿轮，因为现在把较小螺旋角的弧齿锥齿轮都归于零度锥齿轮的范围 ...

同意费老判断

谢晃-齿轮工程技术

个人愚见如下：
        使用动作分析：存在正反转使用。
        加工精度分析：制造定位部位粗糙、齿顶倒角部匀。
        使用不良分析：存在制造不良和设计不良的可能（齿面点蚀）。
         热处理及完工：螺旋面存在锥度（需要改良）、主动轮和从动轮安装位置偏移（需要改进）。

还望各位院士、专家、教授、精英予以扶正。
