渐开线圆柱齿轮测绘计算新算法

xiaohu3516

最近开发了一款用于渐开线圆柱齿轮测绘与参数反求的软件，其原理是通过测量已知齿轮的跨棒距或公法线，直接求解齿轮的模数、压力角、螺旋角及变位系数。现总结其主要创新点如下：


痛点剖析
传统方法往往需要先猜测模数、螺旋角等初始参数，再迭代推导其他未知量；若不匹配，就需要反复试算。尤其在斜齿轮场景中，螺旋角测绘精度有限、计算步骤繁琐，耗时且易累积误差。


核心创新

• 直接利用两组公法线与两组跨棒距实测数据联立求解，无需先依据齿顶圆、齿根圆等派生参数去反推模数，可一次性获得分度圆模数、分度圆压力角、分度圆螺旋角及变位系数。只要测量精度足够高，计算结果可达微米级。
• 支持用户设定迭代精度，提供相对与绝对精度两种控制模式。
• 为降低数值求解的发散风险并提升稳定性，内置多种约束策略，同时扩展了 8 种辅助计算路径。例如：在已知螺旋角（如直齿为 0°）的情况下，可锁定该参变量，仅对剩余参数反求，参数自由度减少后整体精度显著提升。

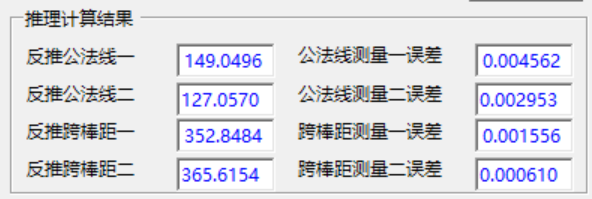

• 计算完成后，系统可自动进行反向校核，输出反求结果与实测值之间的偏差，为后续修正或判定提供依据。
• 多种测量方式组合：已知两个跨帮距+两个公法线；已知两个跨帮距；已知两个公法线和已知一个跨帮距一个公法线均可计算。

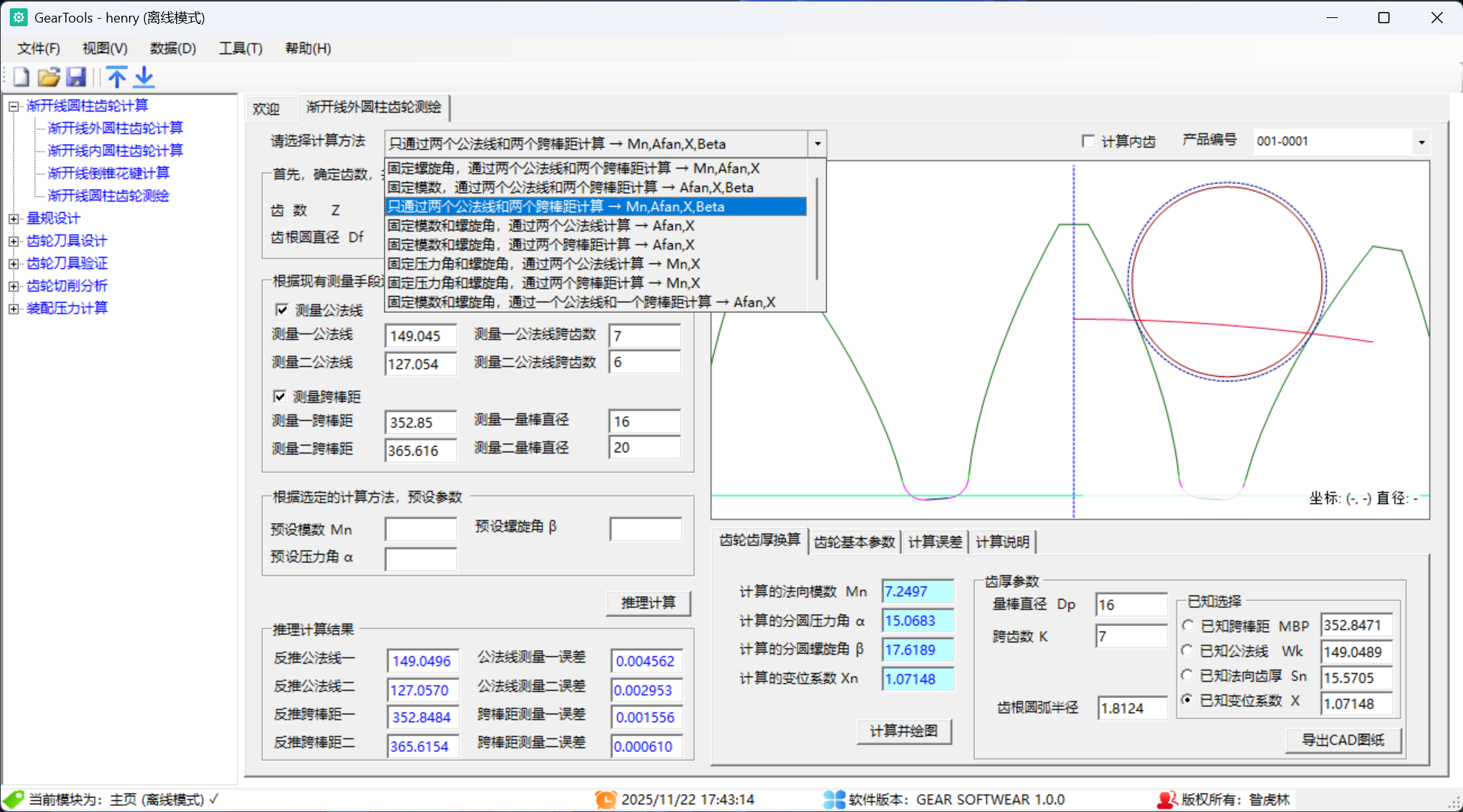

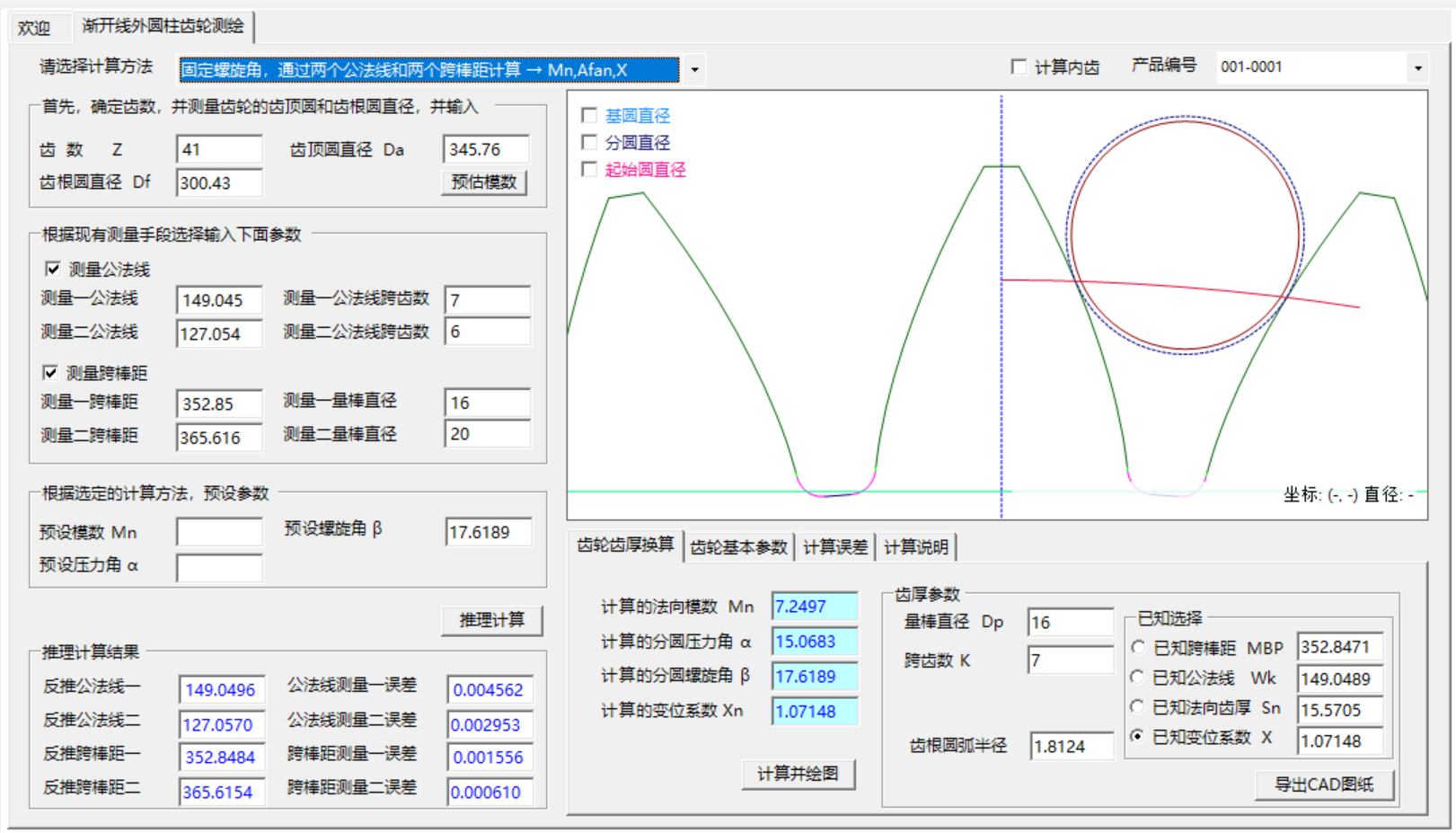

软件界面如下，欢迎交流。（软件这个功能还处于测试阶段，之后会放出测试版供大家下载使用）

zctylj

不错，期待测试版

yxp

这个对测绘齿轮逆向设计有好处。

TjuJIanGe

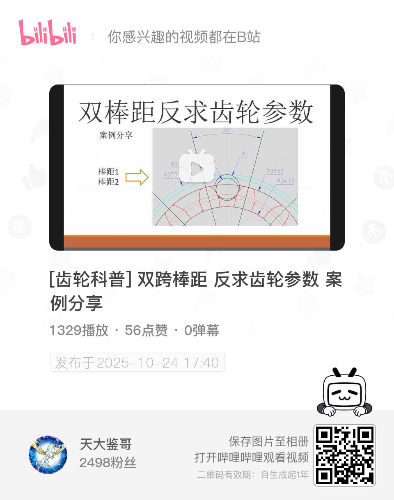

我之前有发这个视频

xiaohu3516

TjuJIanGe 发表于 2025-11-24 12:50
我之前有发这个视频

谢谢您的回复，其实只有2个跨棒距，或者只有2个公法线求解是现在常用的方法，但是我们的未知参量一般是有4个：模数分圆，分圆压力角，分圆螺旋角和变位系数。只通过2个跨棒距求解的方法是没办法一次解出这四个参变量的。你必须预设其中的两个才能解出其他的。这个模块目前可以通过2+2的测量形式，一次性硬解出4个变量，精度完全可控。

TjuJIanGe

xiaohu3516 发表于 2025-11-24 16:27
谢谢您的回复，其实只有2个跨棒距，或者只有2个公法线求解是现在常用的方法，但是我们的未知参量一般是有 ...

是的，其实参数有无数种组合。但是可以归结成找到齿轮基圆直径和基圆螺旋角（或螺旋线节距）这两个本质不变量。变位按齿厚再匹配即可。

daniel5200204

不错，期待测试版

谢晃-齿轮工程技术

精益求精

刀疤五

顶！此程序理论上是可以的，
但没有什么应用价值。齿轮的齿形齿向误差没法考虑进去。即使是磨齿，齿轮精度很高，但如是斜齿，齿向修形了，公法线测量本身就不对。而且现在的齿轮测量仪器有“未知齿轮测量模块”，测量一个齿就把参数定出来了。
完后，再基节不变，人工变模数，得新的压力角，螺旋角，按此参数测4个齿，按平均值来，再重新确定参数。

xiaohu3516

刀疤五 发表于 2025-11-27 14:53
顶！此程序理论上是可以的，
但没有什么应用价值。齿轮的齿形齿向误差没法考虑进去。即使是磨齿，齿轮精度 ...

您说的很对，对于有修形和鼓形这种确实无法通过这个计算精确获得，包括您说的GMM的这个功能确实能解决这个问题。这样对于一个专业的齿轮制造大厂来说这投入都是九牛一毛。但是，您也应该还去了解一下，多数小微企业和做外贸的这些企业的痛点，他们没有这样的设备，只能手动推理这些参数。我也是接到别人的委托来设计这款软件的。
