变位齿轮齿顶厚度计算求助

cwcwcw2008 · 发表于 2025-11-3 18:07

您需要登录才可以下载或查看，没有账号？注册

x

Z=10，m=2, x=0.45,α=20度，齿顶厚度s_a=？

用公式计算0.48,用渐开线方程计算0.62,0.71

FES123 · 发表于 2025-11-3 18:52

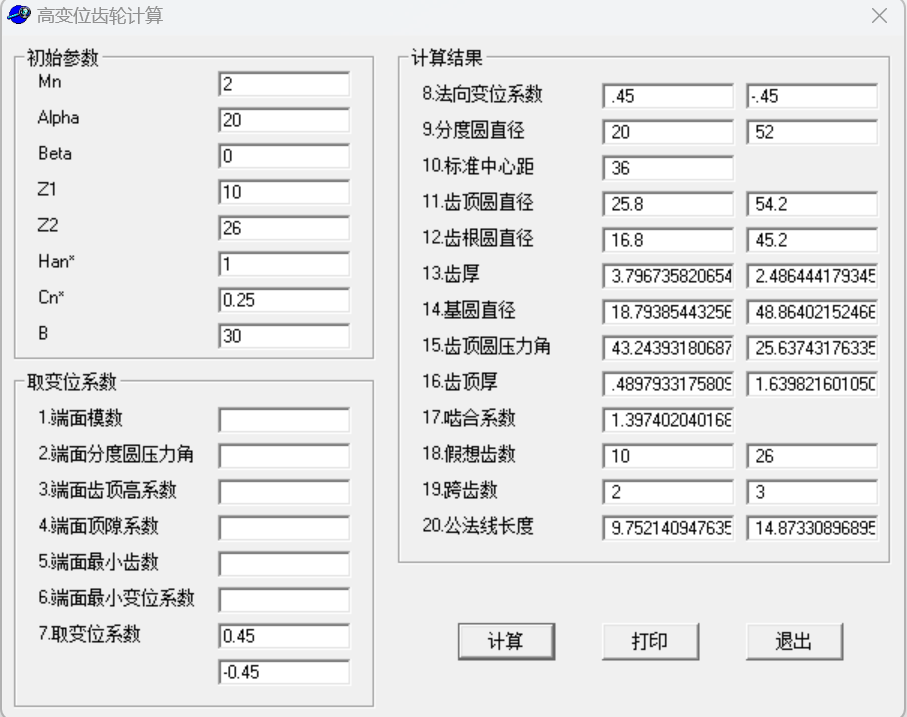

我的计算:

jixie043tutu · 发表于 2025-11-4 08:09

建议在增加一个判断，齿顶厚度有要求，不能太薄了，

TjuJIanGe · 发表于 2025-11-4 16:23

0.4898

cwcwcw2008 · 发表于 2025-11-5 19:00

TjuJIanGe 发表于 2025-11-4 16:23
0.4898

谢谢回复

cwcwcw2008 · 发表于 2025-11-5 19:02

jixie043tutu 发表于 2025-11-4 08:09
建议在增加一个判断，齿顶厚度有要求，不能太薄了，

0.25*m，按0.48是不合要求的
