车齿加工问题

huifengnian · 发表于 2025-10-21 15:18

您需要登录才可以下载或查看，没有账号？注册

x

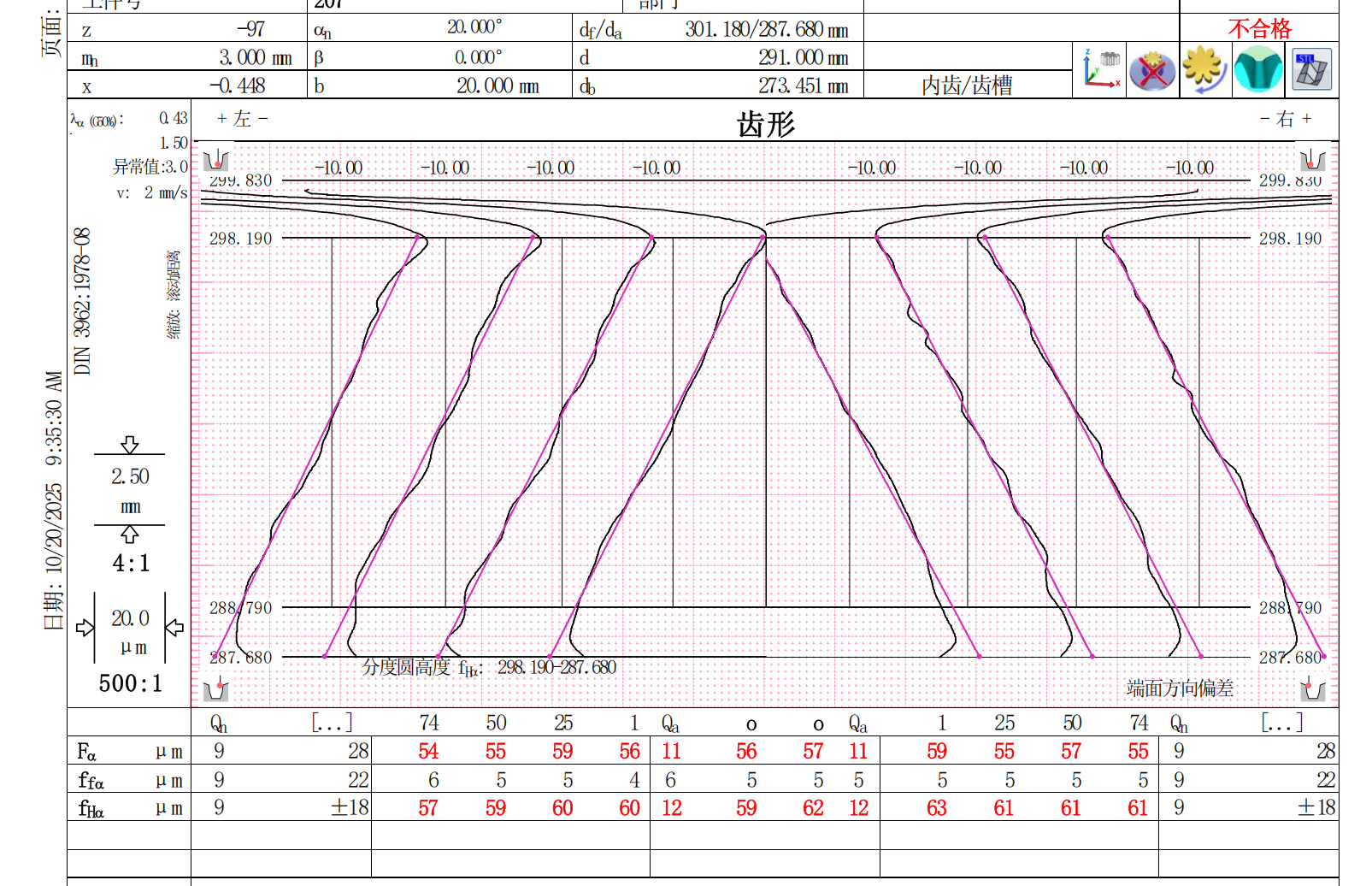

各位大神，车齿加工出来齿形倒了是什么原因，其它精度没有问题

wfy · 发表于 2025-10-30 11:34

估计是刀具修磨引起的压力角变化

jixie043tutu · 发表于 2025-10-30 15:23

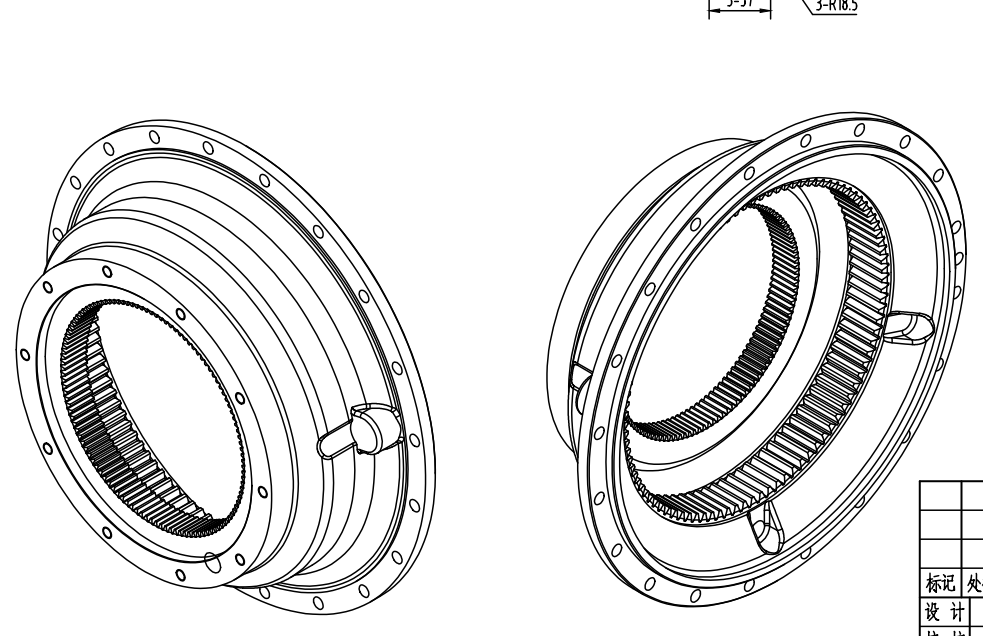

1.检测设置问题，这个是内齿圈，301.186 是齿根； 2. 倒过来看，压力角大了很多，是考虑了热变形？

zhongtao · 发表于 2025-10-31 22:18

感觉一致性挺好的，可以优先从考虑刀具问题开始。还有可能看是否是参数设置问题。

zomax1111 · 发表于 2026-1-30 15:22

建议从刀具上去分析

谢晃-齿轮工程技术 · 发表于 2026-1-31 10:02

我的意见：车齿刀的实际压力角应该在18.8°~19°（建议重新铲磨刀具）。

谢晃-齿轮工程技术 · 发表于 2026-1-31 10:04

个人建议：刀具压力角做到19.8°后车齿、实现产品压力角偏差fha≈ +0.01后实施热处理。

WUXIEATON · 发表于 2026-2-2 11:13

车齿可以调压力角的

刀疤五 · 发表于 2026-2-2 16:24

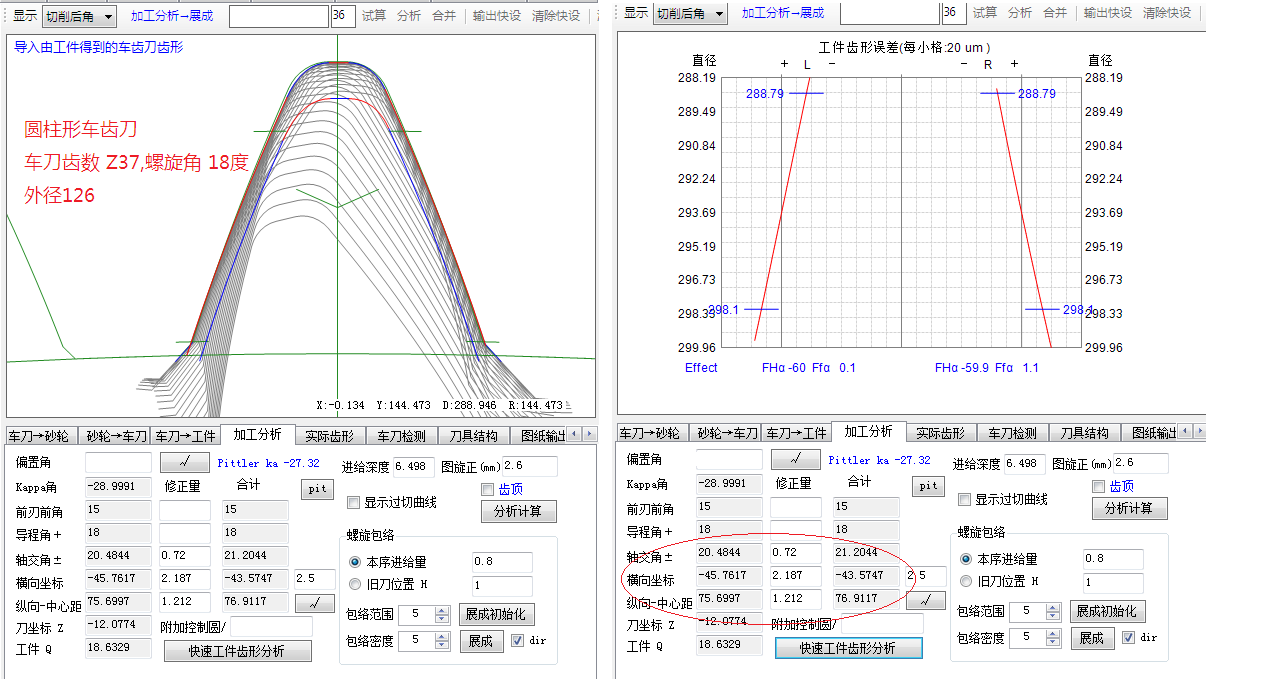

车齿齿形不好,原因大致有:机床的坐标,刀架角偏差,刀齿形误差,刀杆+刀厚偏差等.根据齿轮参数,设计了圆锥形和圆柱形车齿刀,用上迅龙团队的齿轮及刀具设计验算软件XLs10.9(本群有XLa10.9下载,新用户免费使用),左右各调-0.06mm,可以让第二件工件齿形就到时位,且M值正确.

sosoxiao · 发表于 2026-2-3 14:09

WUXIEATON 发表于 2026-2-2 11:13
车齿可以调压力角的

不考虑刀具问题，就是刀架角偏差了~
