球形齿轮传动浅解

Loacher

有些年头没进来，都长蜘蛛网了，，闹半天，还要通过手机认证才能发帖

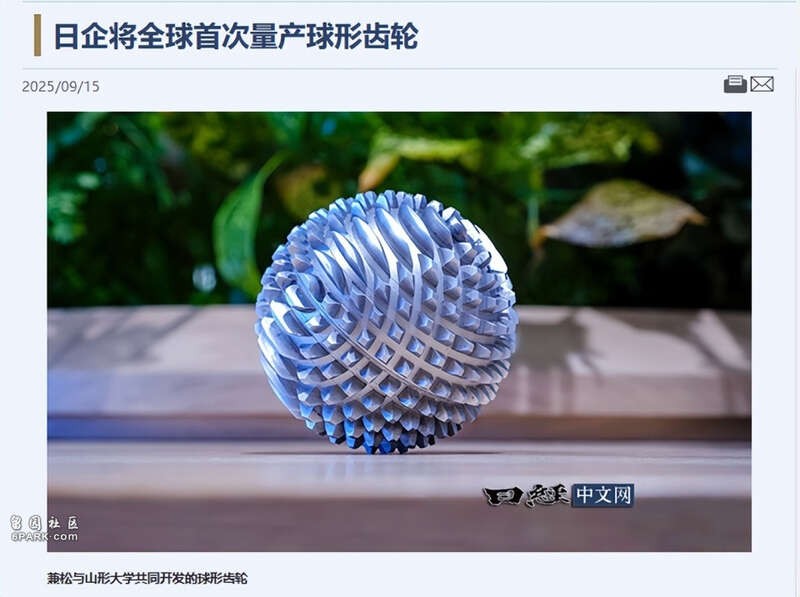

前阵子看到一则新闻，觉得蛮有意思

仔细想了想，所谓球形齿轮，其实很简单，就是球体轴截面是齿轮

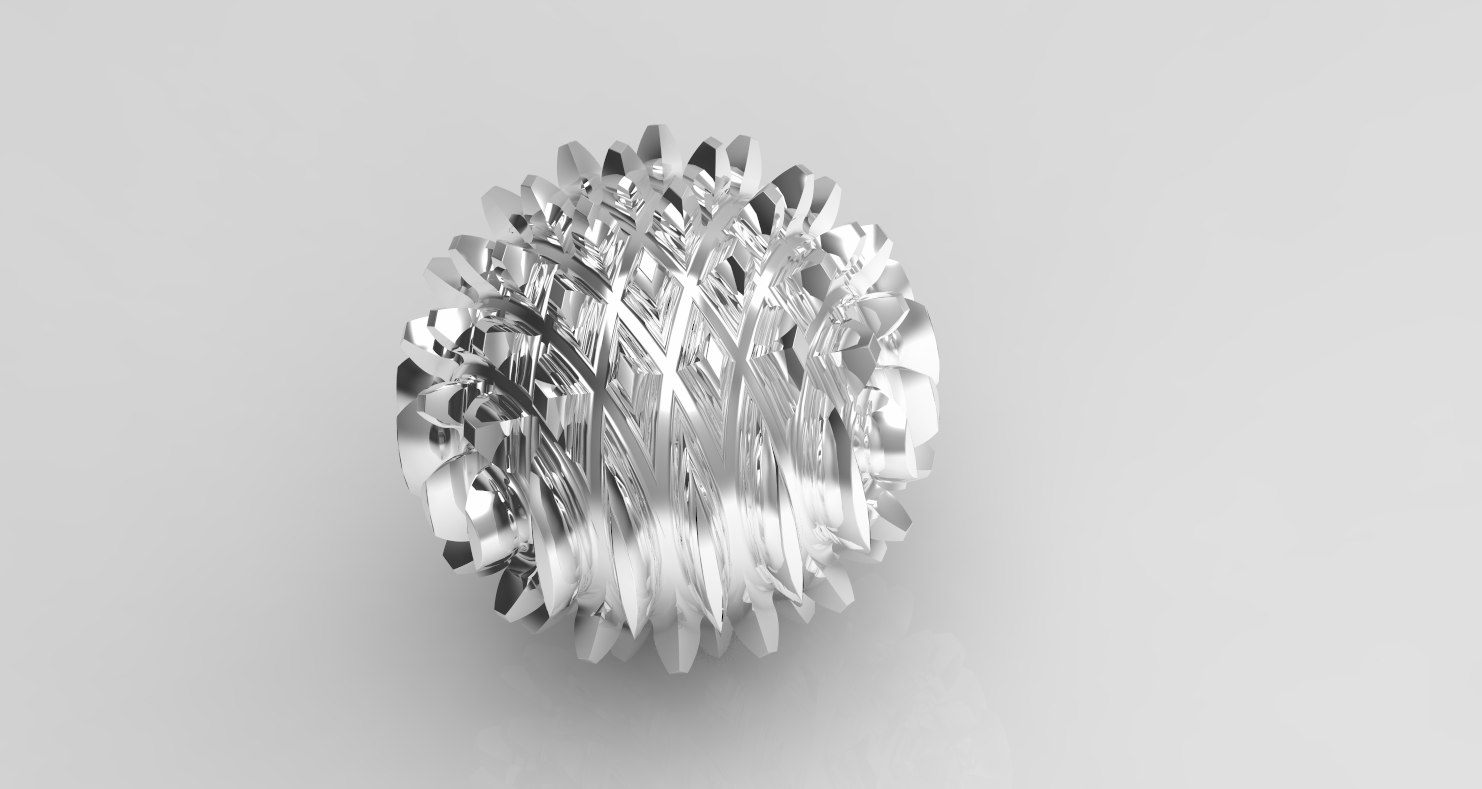

于是就花了点时间做了一个模型，新闻图片中滴球形齿轮，是球心夹角90°，为了展现传动复杂性，俺做滴模型球心夹角为126°

下面是模拟球形齿轮滴传动

1、Z轴传动

2、Y轴传动

3、X轴传动，其实不传动

4、Z轴、Y轴联动

以上，供大家参考

mrmrw

这种球齿轮，建模难度不大，但是加工难度有点大！
要求不高，那就好办； 要求高了，加工就有点困难了！
