关于斜齿圆柱齿轮传动计算

gygerald · 发表于 2025-10-8 21:57

您需要登录才可以下载或查看，没有账号？注册

x

为啥我算的齿形是错误的

gygerald · 发表于 2025-10-8 22:02

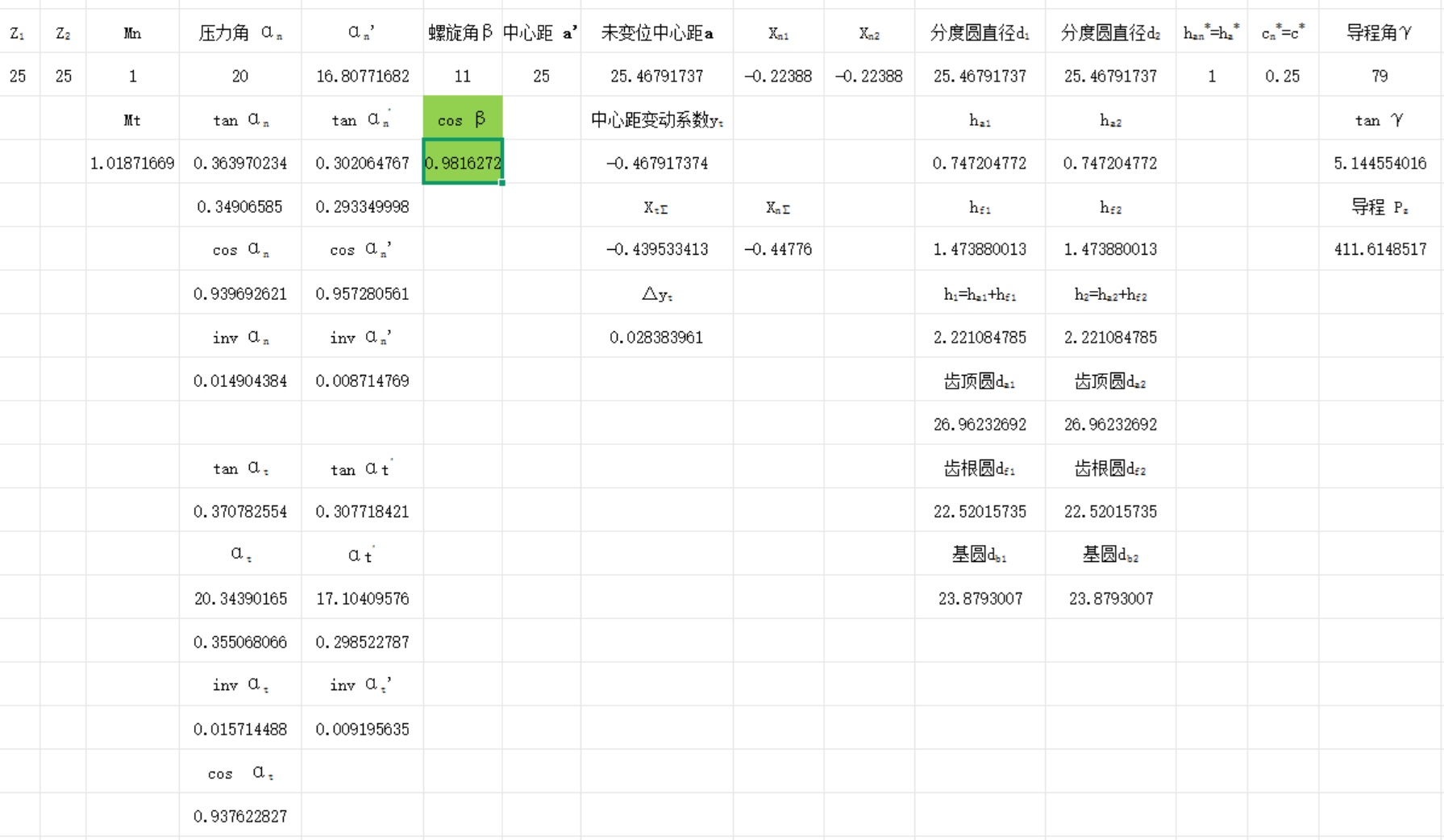

计算结果如下：

gygerald · 发表于 2025-10-8 22:05

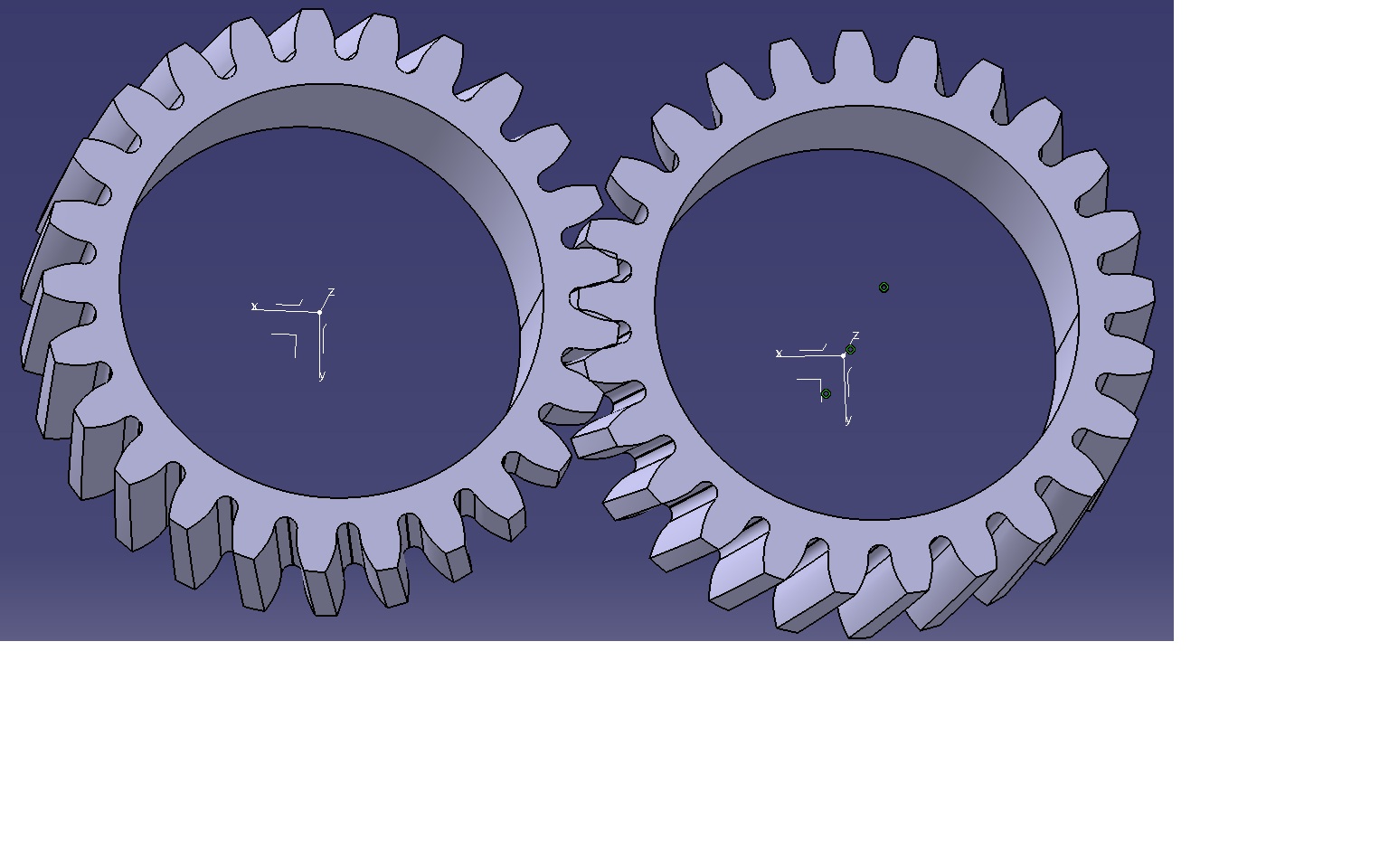

画出来的齿形就是干涉的：

gygerald · 发表于 2025-10-8 22:07

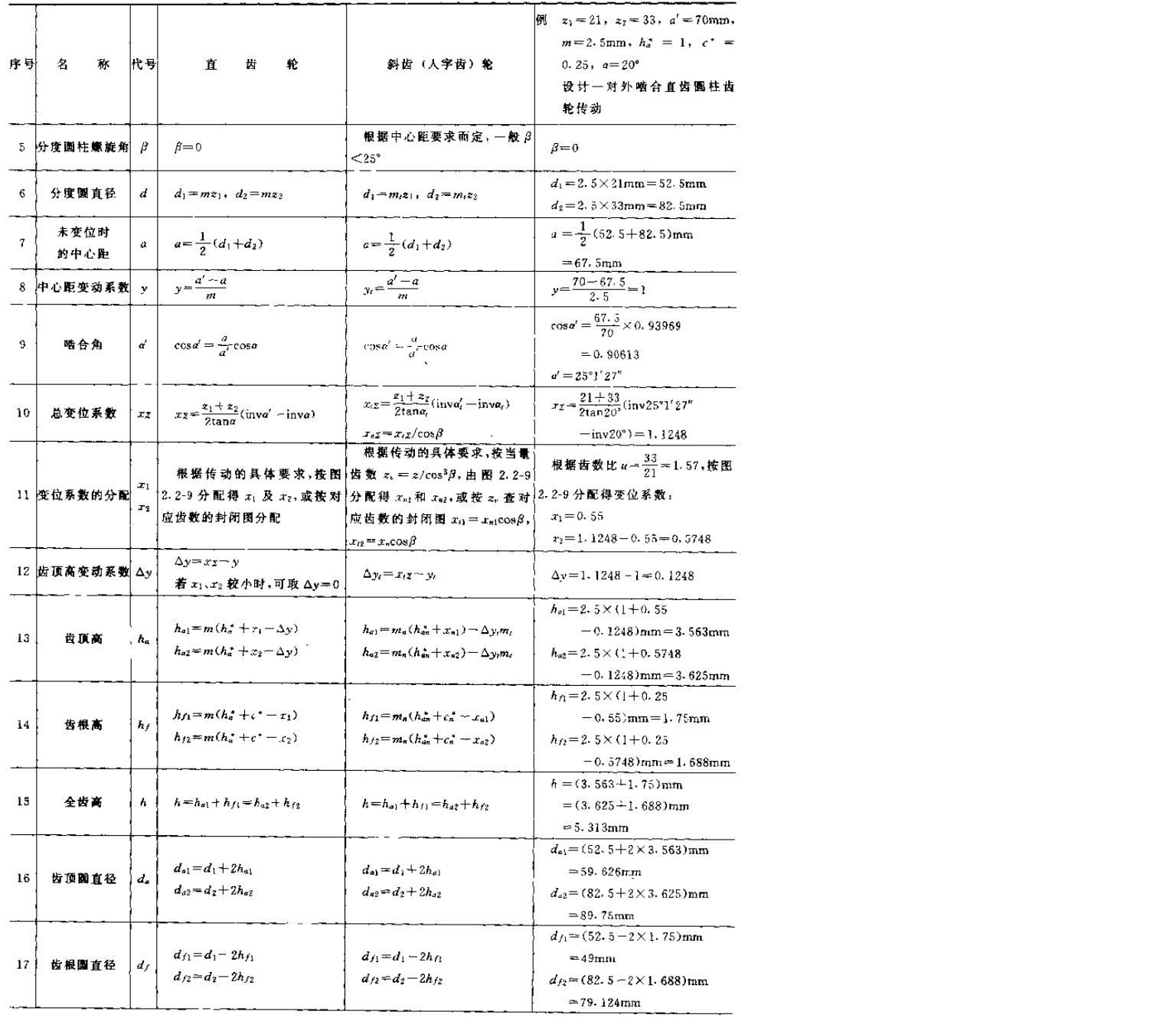

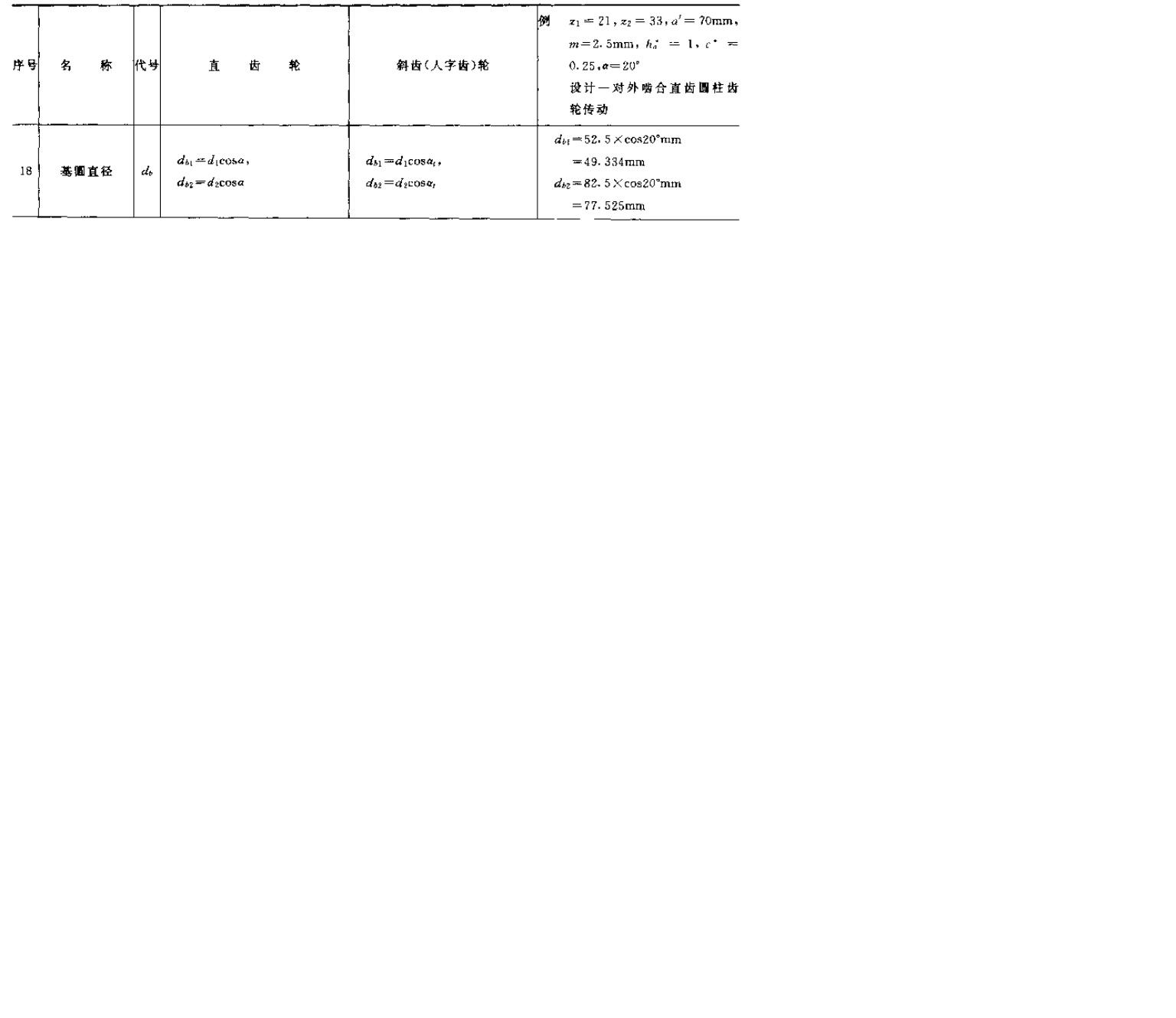

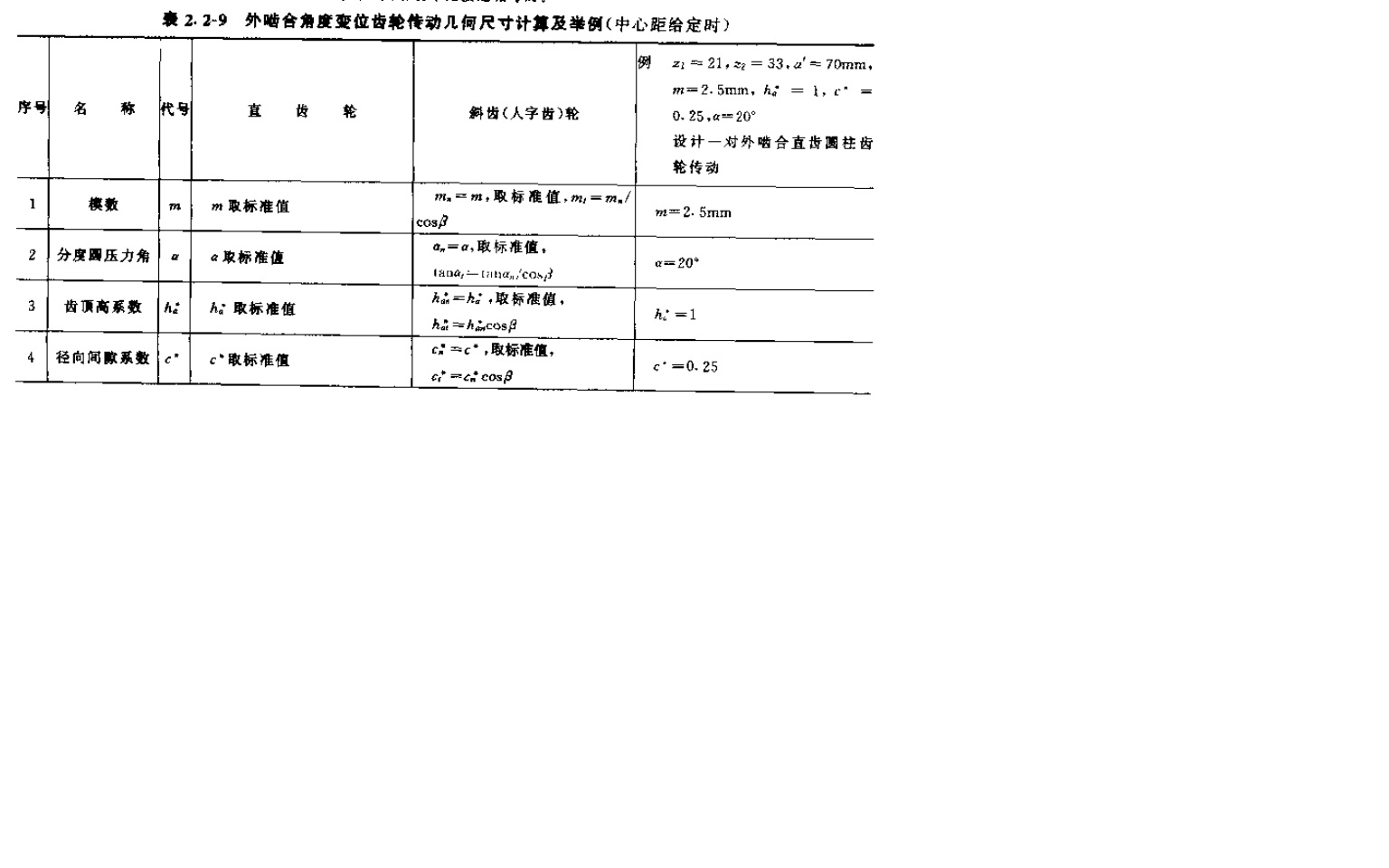

计算公式也是来源于齿轮手册：

mrmrw · 发表于 2025-10-9 08:10

excel计算正确，不代表你绘制的3D齿形是正确的！
要精确绘制斜齿轮的齿形，需要很高的绘图水平，这是一般工程师达不到的！
借助专业软件来绘制，才是绝大部分产品设计人员采用的方法！

TjuJIanGe · 发表于 2025-10-9 15:03

不带数模文件没人可以帮你确认是哪出了问题。自己检查中心距装配和齿轮齿厚画对没。

FES123 · 发表于 2025-10-9 16:28

gygerald 发表于 2025-10-8 22:02
计算结果如下：

变位系数计算有误.
xn1=xn2 =-0.21722

cc0408 · 发表于 2025-10-9 17:21

excel计算正确，不代表你绘制的3D齿形是正确的！
要精确绘制斜齿轮的齿形，需要很高的绘图水平，这是一般工程师达不到的！
借助专业软件来绘制，才是绝大部分产品设计人员采用的方法！

gygerald · 发表于 2025-10-19 21:31

mrmrw 发表于 2025-10-9 08:10
excel计算正确，不代表你绘制的3D齿形是正确的！
要精确绘制斜齿轮的齿形，需要很高的绘图水平，这是一般 ...

老师，你好，我是在Catia里头用函数生成的渐开线，然后再用圆、齿根圆修剪出齿形，这样也不准吗

gygerald · 发表于 2025-10-19 21:32

FES123 发表于 2025-10-9 16:28
变位系数计算有误.
xn1=xn2 =-0.21722

虽然是按角变位计算，但是两个齿轮变位系数一样也不行吗
