求助齿向鼓形（K型）图画法

hfc12345

才接触修型图不熟悉，特来请教！

已知信息齿向40mm鼓8μm，修形公差±3μ，画一下修型图。是把理想鼓形线做±3μ偏移吗？超过基准线的部分是削平还是齿宽中心下移？

XHSZCK

8μm鼓形，公差±3μ，超过评定区的齿面二端仍然有鼓性，只是不参与评定

hfc12345

XHSZCK 发表于 2025-10-7 07:42
8μm鼓形，公差±3μ，超过评定区的齿面二端仍然有鼓性，只是不参与评定

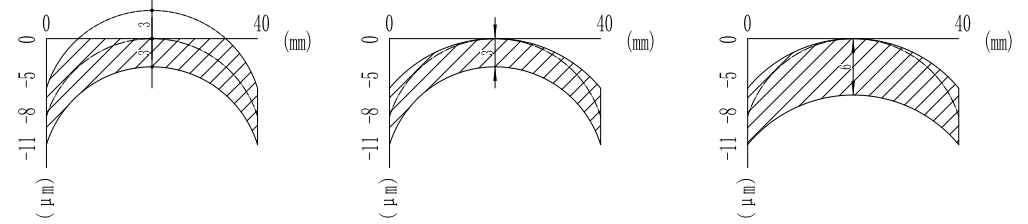

我想了几种不知道是不是这样的（区域曲线为目标曲线），别的形状麻烦给画一下，谢谢

星河

只管控鼓形量的话，直接在图纸上给定齿向评价宽度及鼓形量公差就行了。如果非对称的齿轮的话，还得给定鼓形中心到齿轮端面的距离（不管多少精度的齿轮都可以要求单独管控该子项）；

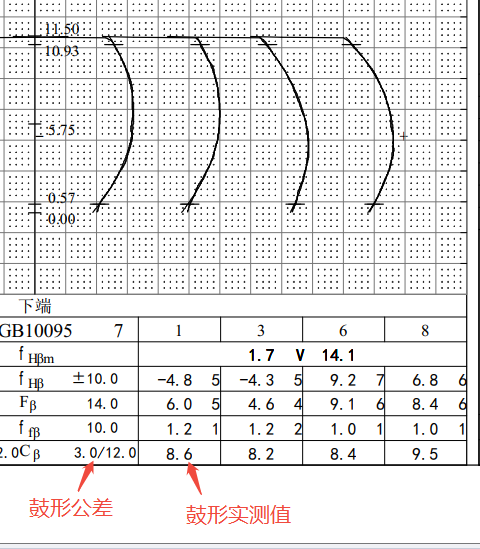

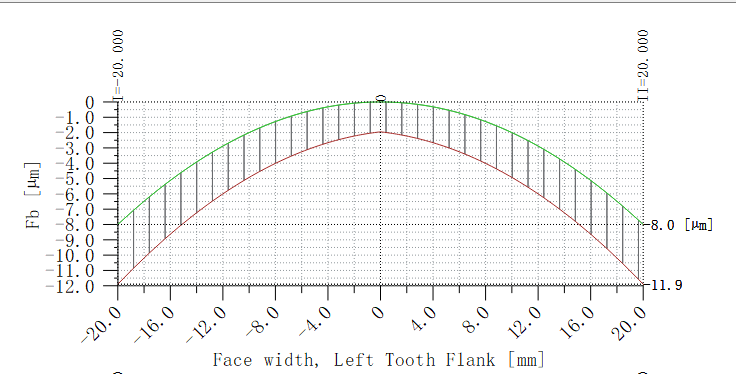

齿向K形图不仅会包含鼓形量，还会包含齿形误差等信息，硬要通过K形图管控的话，公差得给很小，加工很难，图片的K形图鼓形量能保证在6-12um之间，但是加工精度公差是按3级给的。

cc0408

齿向K形图不仅会包含鼓形量，还会包含齿形误差等信息，硬要通过K形图管控的话，公差得给很小，加工很难，图片的K形图鼓形量能保证在6-12um之间，但是加工精度公差是按3级给的。
