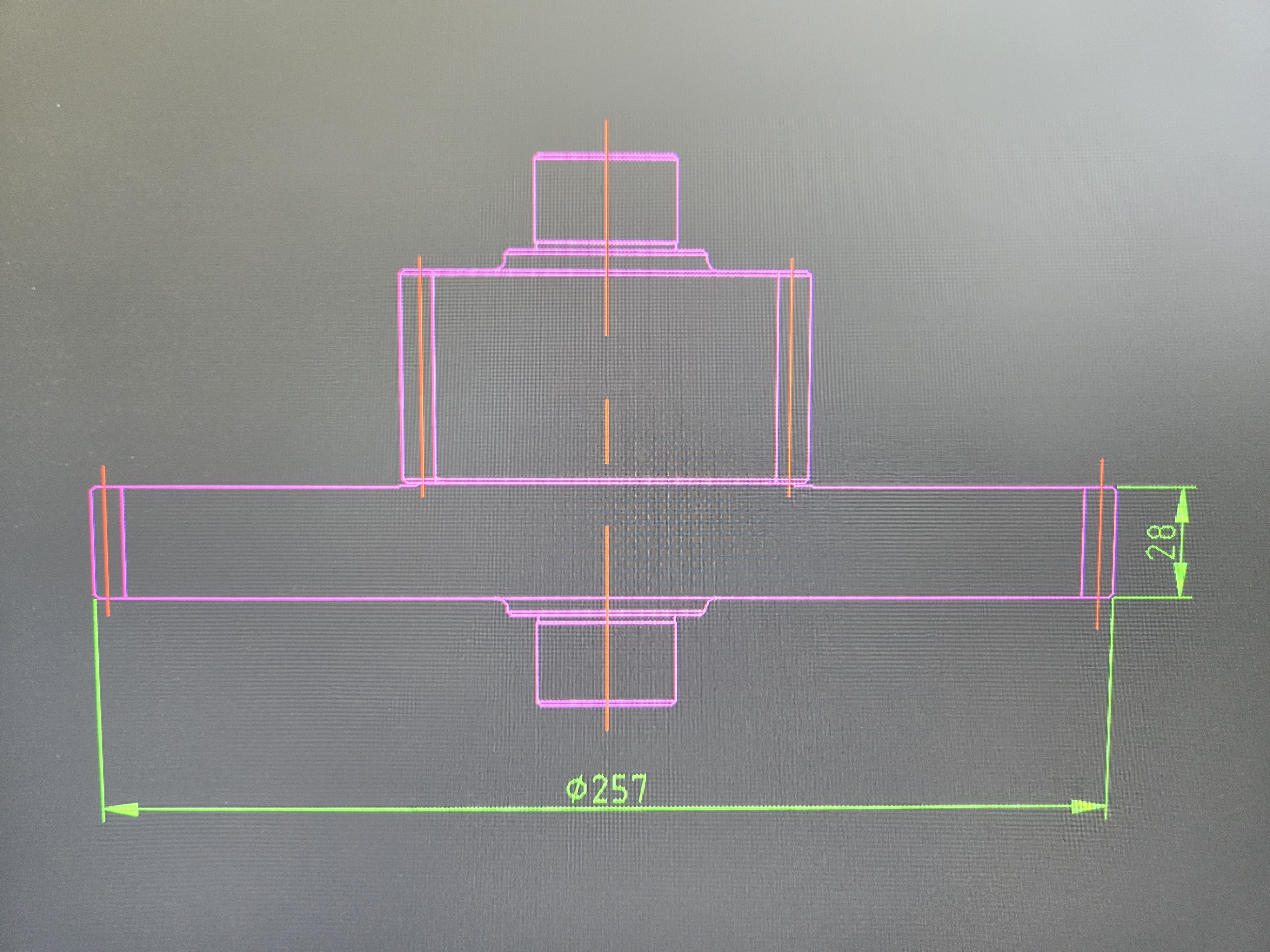

求教：这种刚性差的盘齿磨齿夹具应该怎样设计

XCSLQ · 发表于 2025-9-29 09:01

您需要登录才可以下载或查看，没有账号？注册

x

能否采用浮动支撑，应该选择端面支撑浮动还是顶尖浮动?。若采用端面浮动，弹簧力太大会不会使产品产生变形

jixie043tutu · 发表于 2025-9-29 10:41

两顶+端面浮动，
端面定位的地方跳动要小，不好的话要控制好上道工序，或者精加工一下

XHSZCK · 发表于 2025-9-30 07:23

顶尖+鸡心夹头

wfy · 发表于 2025-10-8 15:29

端面必须硬支撑（一夹一顶），双顶基本不可能做出批量产品

wfy · 发表于 2025-10-8 15:42

看错了以为是滚齿，磨齿的话就弹簧套抱夹外圆，再一顶就行了

michaelyang · 发表于 2025-10-9 09:14

端面必须硬支撑（一夹一顶），双顶基本不可能做出批量产品

wq3332745 · 发表于 2026-4-13 17:43

楼主，有方案了吗，我问了夹具厂家，说是端面浮动，上下两顶尖顶死

XCSLQ · 发表于 2026-4-14 15:09

wq3332745 发表于 2026-4-13 17:43
楼主，有方案了吗，我问了夹具厂家，说是端面浮动，上下两顶尖顶死

就是采用端面浮动

wq3332745 · 发表于 2026-4-14 16:55

XCSLQ 发表于 2026-4-14 15:09
就是采用端面浮动

有没有可以参考的工装图纸

wq3332745 · 发表于 2026-4-14 16:55

XCSLQ 发表于 2026-4-14 15:09
就是采用端面浮动

学习一下
