请教：这两个滚齿工装怎样保证加工精度？

daoshen888

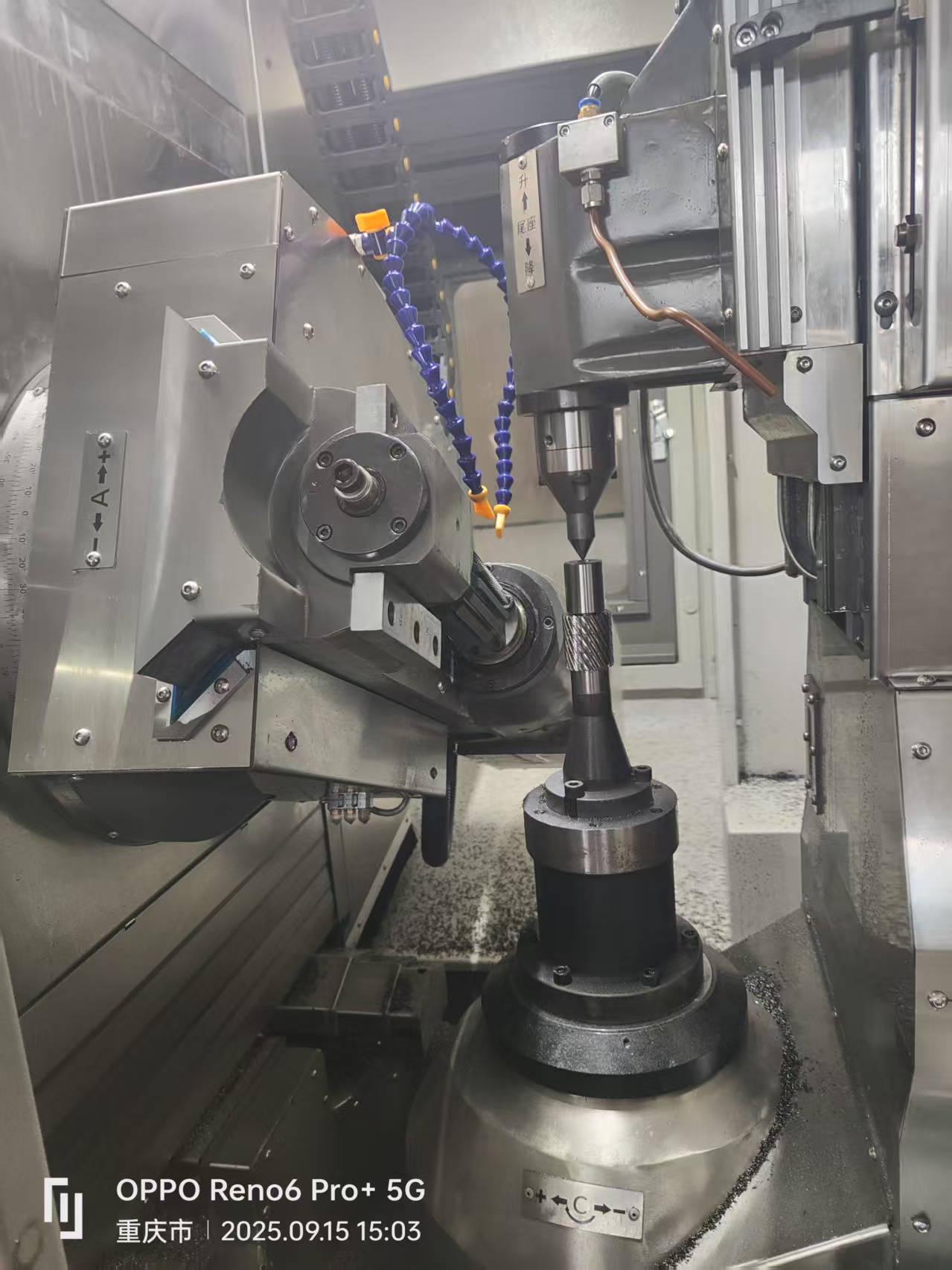

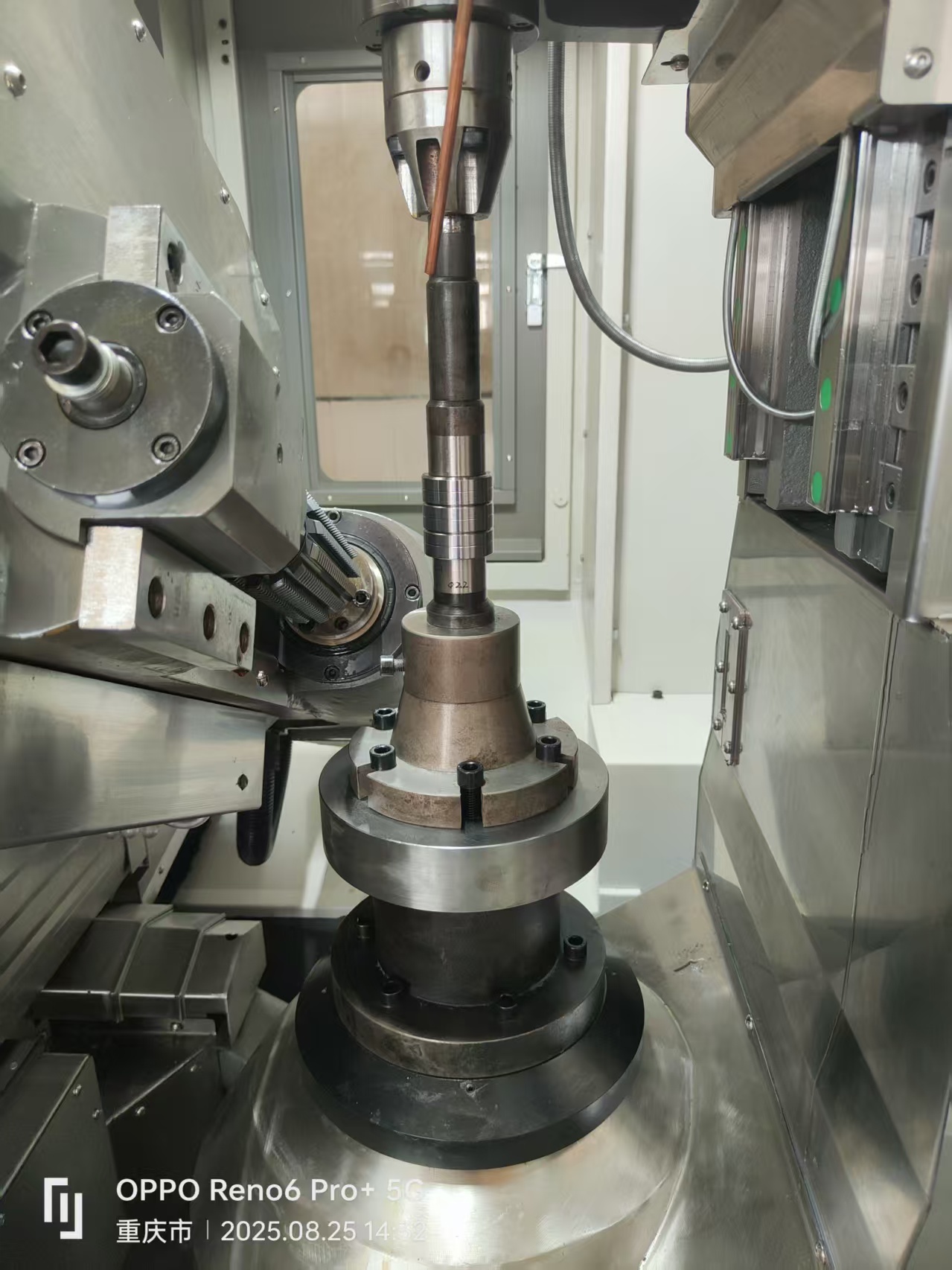

各位大师：请教一下这两个滚齿工装，怎样才能保证加工精度？产品滚齿参数：mn=1.5，Z=22，x=-0.066，α=20º，β=28º，W4=16.13(0,-0.02)，Fr≤0.016，Fp≤0.025，Fα≤0.015，Fβ≤0.014。目前我司试了三种工装，这是其中的两种，操作简单方便，但是Fr和Fp偶尔有超差到0.03～0.04。另一种为螺帽工装，产品加工合格，但是操作麻烦（拧螺帽），降低效率。公司生产部要求改善，脑壳都整痛了，还没有找到更好的办法。我想论坛里高手如云，大师不少，能不能帮帮小弟！还望不吝赐教，谢谢！！

wfy

看上去好像是正时主动齿，不知试过液塑滚齿工装没有，基本上只有这类工装才能理想达到效果。

cc0408

看上去好像是正时主动齿，不知试过液塑滚齿工装没有，基本上只有这类工装才能理想达到效果。

daoshen888

现在改成了液塑夹具，效果很好！！
