求助，行星齿轮设计问题

xhl

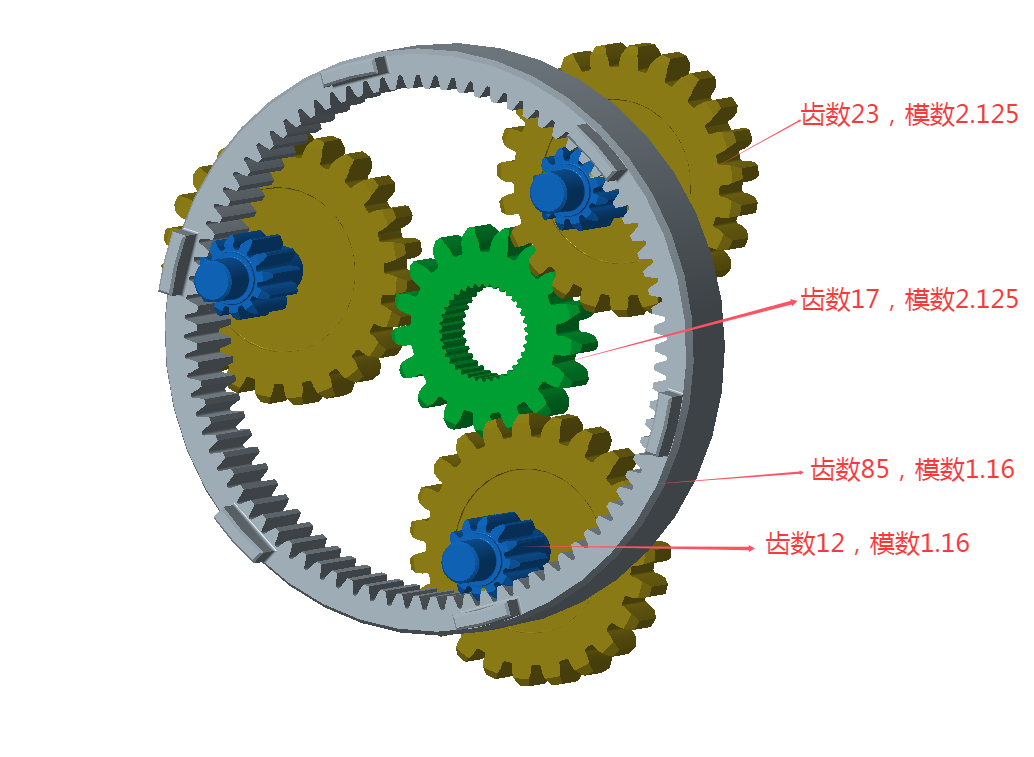

一行星齿轮机构，参数如下，太阳轮齿数17，模数2.125，行星轮1模数23，模数2.125，行星轮2齿数12，模数1.16，内齿圈齿数85，模式1.16，中心距42.5，内齿圈固定，太阳轮数为输入端，行星架为输出端，行星轮1和行星轮2通过键连接。求助论坛各位大佬，此机构齿轮装配时有点问题，行星轮1和行星轮2之间怎么连接固定合理？谢谢！

jixie043tutu

行星轮1和行星轮2如通过键连接，装配基本不可行（装配全靠运气），
为什么呢？
行星轮1和行星轮2 齿与齿之间应该有相位关系，通过键连接，其实是没有控制这种关系，随机的；
建议使用过盈+焊接，  齿与齿之间做好记号，在去做这步（压装过盈+焊接）， 如果要求高， 再去做齿形精加工；

xhl

jixie043tutu 发表于 2025-9-26 14:40
行星轮1和行星轮2如通过键连接，装配基本不可行（装配全靠运气），
为什么呢？
行星轮1和行星轮2 齿与齿 ...

非常感谢您的建议，因为没啥经验，设计时考虑不全面，导致装配出问题了。

cc0408

要考虑对齿的，不然不太好安装。。

wucy1015

你这个齿数好像不满足配齿条件，需要重新调整齿数。

辰兮

你去找找nw行星齿轮装配条件，不对齿是装不进去的

michaelyang

NW行星轮系理论上要配好齿数才能装配，但是。。。你这种情况可以考虑做非均布啊。。。。。。。。。。。。。

xhl

感谢各位大佬的意见和建议！正在准备结构和参数优化。

wkkkl

学习一下，有结果的话，麻烦楼主不吝分享，非常感谢！

changjunju12680

如果行星轮1和行星轮2连接尺寸允许的话可以考虑用涨套连接
