齿轮设计的基础问题请教下大家

wkkkl

最近翻了一些齿轮的设计案例，还有之前机械设计，机械原理中的例题，有个疑问请教大家。

一般来说客户需求都是输入转矩功率转速（三者其二嘛），再给个中心距或者空间尺寸（可能还不对）；我看例题和设计中都是初步选主动轮齿数模数，但是没说所以然（新手很难理解，也可能没找到好的例子），接着就是接触校核和弯曲校核了，没问题就定了。
想请教大家的问题就是如何根据输入参数初步选定齿数或者说齿数范围？
另外KS中有个粗略设计（也是刚开始学），设计时也是需要输入齿数范围的，计算后会给出符合的一系列设计，但是这个范围如上所述，就不知道怎么定了。
新手望大家轻喷，有什么好的建议一定好好学习，感谢。

wkkkl

如图

jixie043tutu

建议看看GB3480，里面有详细的计算推力过程；
好比中学时代 ，已知 X、Y， 推算Z值；
或者已知Y Z，推算X；
计算方法都一样，一个正着来，一个反着推算；
言归正传，齿轮参数设计
情况1：已知工况（功率、扭矩、转速其中2个参数），假如齿轮参数是几模几齿，推算出弯曲/齿面安全系数；
情况2：已知工况（功率、扭矩、转速其中2个参数），假如安全系数是1.2，推算齿轮参数（最小几模、几齿）；
情况3：已知安全系数是1.2，齿轮参数（几模、几齿）,推算传递扭矩；

mrmrw

很多时候，开发是没有什么顺序可言的。一般都是根据客户给的大致的信息，先设计一个轮系看看，先定义个大概的参数，然后看看静强度。后面就是根据结构去修正！

wkkkl

mrmrw 发表于 2025-9-25 17:35
很多时候，开发是没有什么顺序可言的。一般都是根据客户给的大致的信息，先设计一个轮系看看，先定义个大概 ...

明白了，感谢您解惑。

wkkkl

jixie043tutu 发表于 2025-9-25 15:41
建议看看GB3480，里面有详细的计算推力过程；
好比中学时代 ，已知 X、Y， 推算Z值；
或者已知Y Z，推算X ...

感谢您的建议。

cc0408

有了输入，空间也定了，速比如果也有范围的话，齿轮的齿数和模数基本也就定了。

wkkkl

cc0408 发表于 2025-9-26 08:43
有了输入，空间也定了，速比如果也有范围的话，齿轮的齿数和模数基本也就定了。

是的，给定数比的话基本能确定的，我的疑问，我感觉是如果不知道速比，我怎么先确定一个合理的齿数模数去校核，也有可能客户给的数比就不对，校核结果有问题，可能想的有点乱。

wkkkl

mrmrw 发表于 2025-9-25 17:35
很多时候，开发是没有什么顺序可言的。一般都是根据客户给的大致的信息，先设计一个轮系看看，先定义个大概 ...

大佬还想问您个问题，KS粗略计算的中心距为啥和公式算的不一样哈？小一点

公式我用的a=（Z1+Z2）*m/2+（X1+X2）*m；不知道对不对

mrmrw

wkkkl 发表于 2025-9-26 09:00
大佬还想问您个问题，KS粗略计算的中心距为啥和公式算的不一样哈？小一点

公式我用的a=（Z1+Z2）*m/2+ ...

这种都是粗略计算，其实用KS这个功能来开发轮系，有点鸡肋的感觉！

一般轮系的开发思路有2种：
【1】参考以前的类似产品，直接借鉴或借用。
【2】全新设计，先根据大致的尺寸、装配要求和减速比，大致拟定一个轮系，然后在这个轮系的基础上，进行尺寸、强度的校核。后面就是不断调整，得到一个可以满足的轮系。——最后就是完整的校核，有些不能计算的，只能样机验证了！
——————————————————————————
全新产品的开发，基本上上都是混乱的、无序的状态，不要想着像学生学习数学一样，有已知条件，进行推理，得出一个解！
工作中，很多条件是你自己假设，至于解，那个都是不唯一的，就看你从哪个角度进行判断或选择！

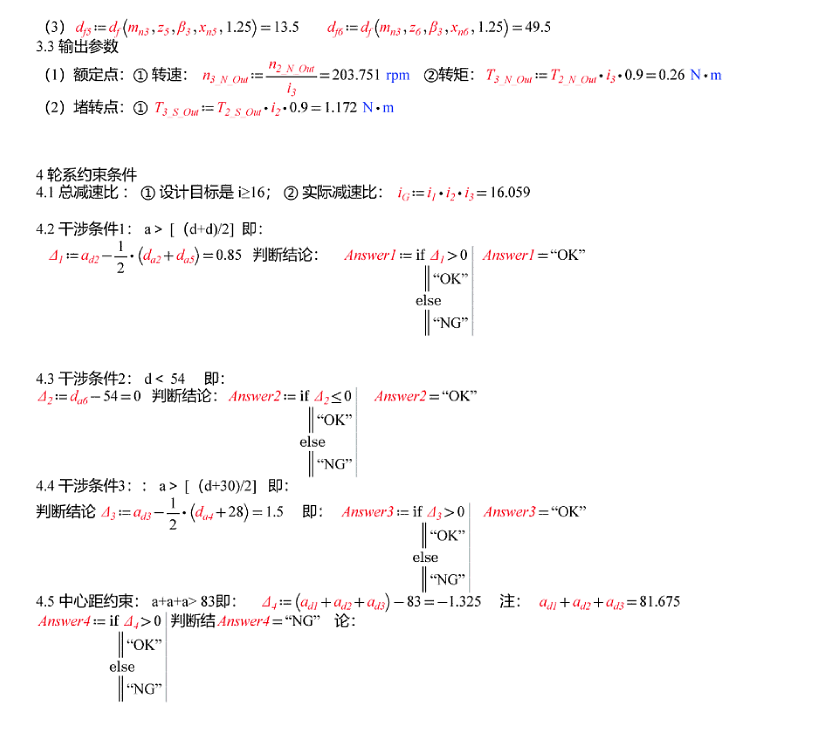

  对于轮系，我习惯用MathCAD来列方程求解，先进行轮系规划计算，顺便求出输出的转速转矩，然后在几何满足的前提下，顺便调整空间几何约束，从而得到一个合适的轮系。 强度计算可以借助KS或者自己计算都可以！
