内孔磨削裂纹

869916685

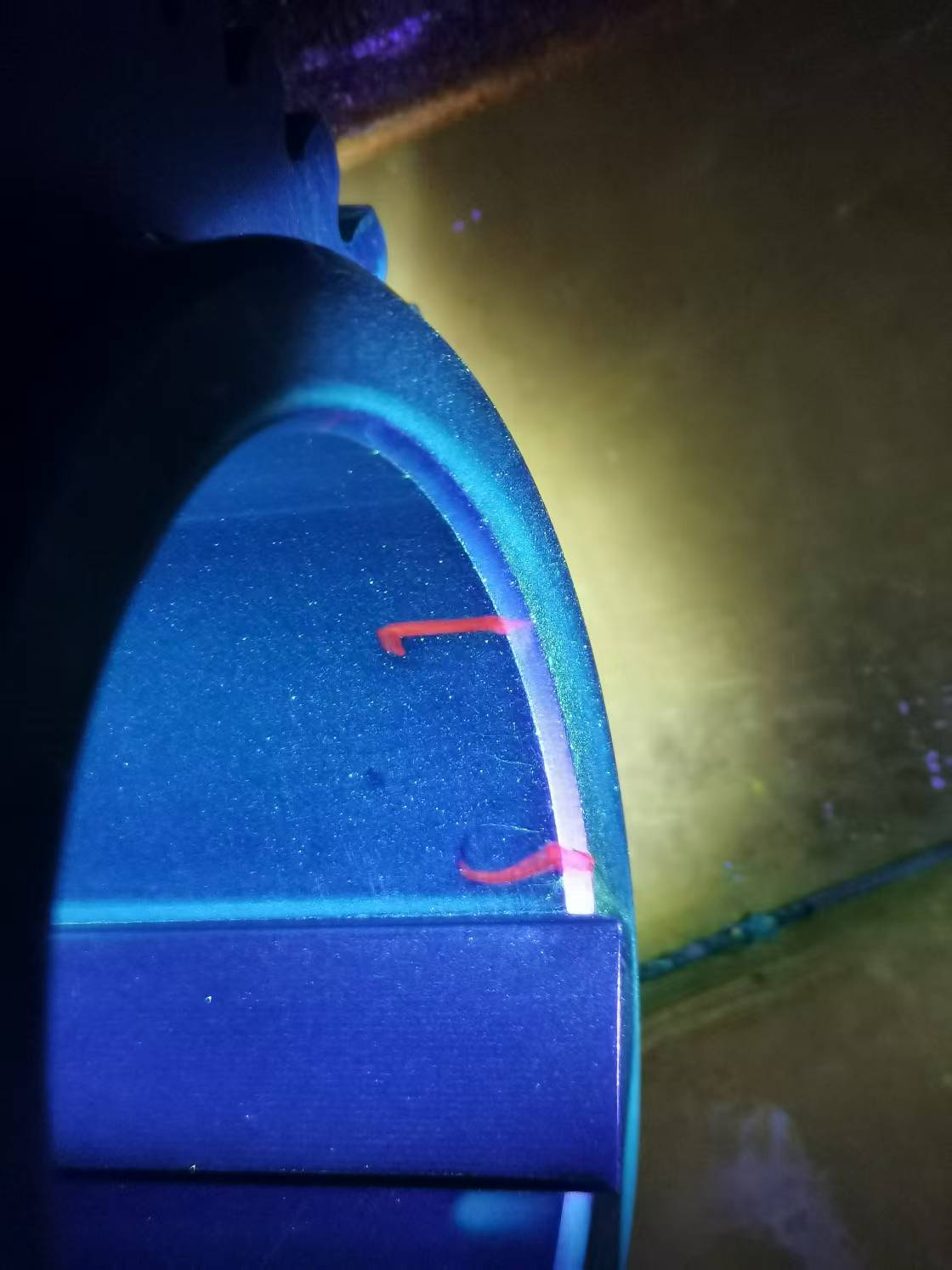

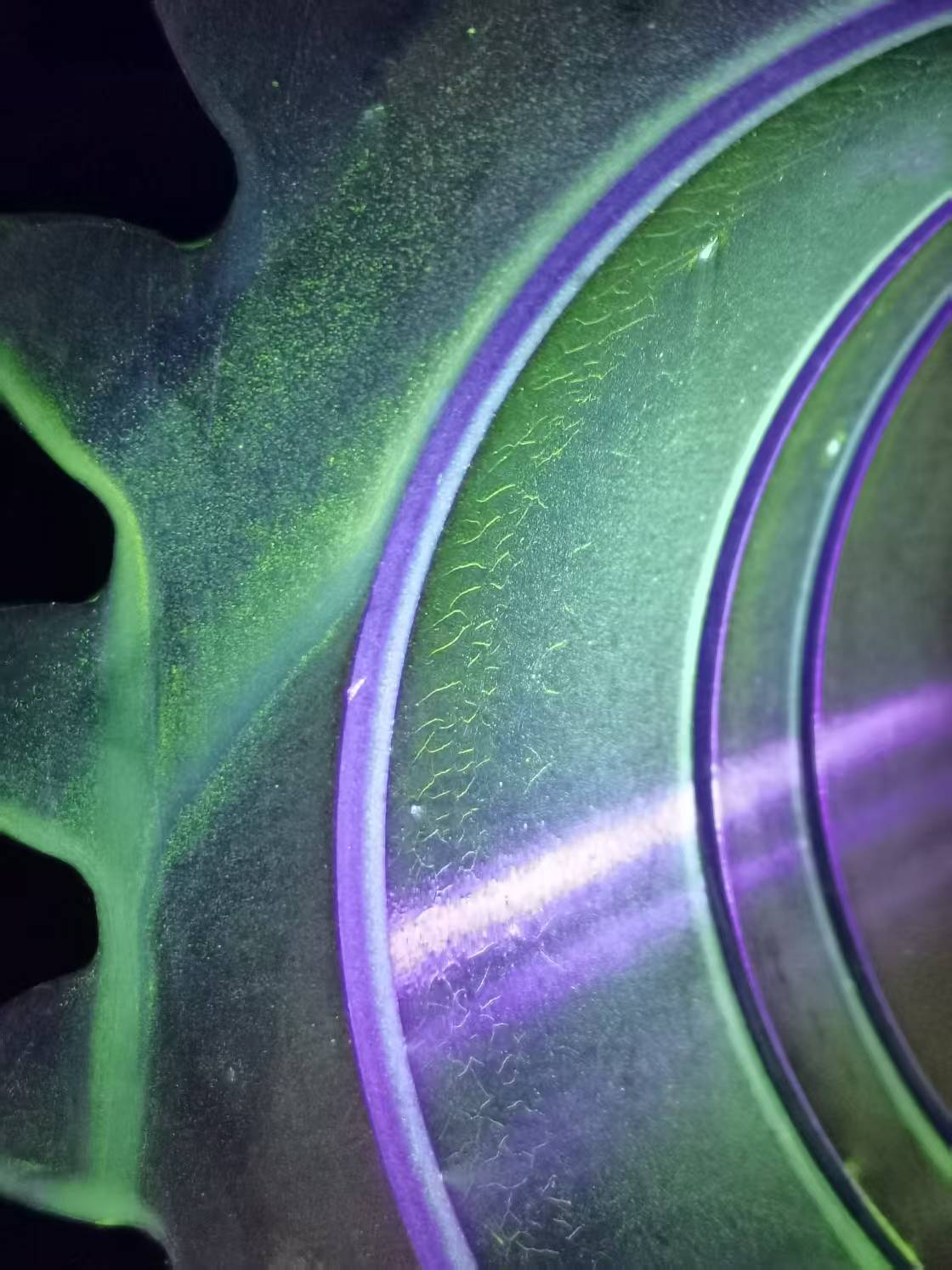

最近我司齿轮大规模磨内孔裂纹，主要集中在倒角处。
材料18CrNiMo7-6 。
渗碳淬火。
磨内孔余量单边0.1
内孔φ60-90
客户大规模退货、目前没有找到根本原因。真的头大了。

谢晃-齿轮工程技术

粗糙度/圆柱度技术控制指标？？

谢晃-齿轮工程技术

用的什么砂轮？？？

挑起你的

1.磨工速度太快
2.没注意变形，进刀就干上了
3.碳化物浓度高了

869916685

xiexie6885 发表于 2025-7-28 08:47
粗糙度/圆柱度技术控制指标？？

粗糙度Ra0.2 圆柱度0.008

869916685

xiexie6885 发表于 2025-7-28 08:47
用的什么砂轮？？？

PDA75*60*20   32A60m
PDA45*50*16   32A60m

谢晃-齿轮工程技术

869916685 发表于 2025-7-28 17:57
PDA75*60*20   32A60m
PDA45*50*16   32A60m

你这是砂轮外形规格哟，砂轮基本参数表达补齐（材质、粒度、结合剂、硬度等）。

谢晃-齿轮工程技术

869916685 发表于 2025-7-28 17:47
粗糙度Ra0.2 圆柱度0.008

磨削余量？磨削参数（产品转速？砂轮转速？轴向移动速度？背吃刀量？）

zhaiqigui

磨削裂纹与砂轮选择和表面碳化物级别有关，18CrNiMo7-6要二次加热淬火，剖检一下热后组织是否合格。

XHSZCK

1.磨削内孔后要做表面裂纹探伤检验；
2.控制进给量减小热量，加大冷却深度；
3.延长加工时间，及时修整砂轮，保持砂轮锋利；
4.可以采用诺顿砂轮。
