渐开面一次包络蜗杆TI的初步学习

TjuJIanGe

最近尝试绘制渐开面一次包络蜗杆，也就是TI蜗杆。

这种蜗杆是渐开线直齿/斜齿轮共轭的环面蜗杆。在学习中发现些问题，看看论坛有人了解过吗。

首先目前到这一步，如图1所示。求解得一侧齿廓结果是比较满意的。但是另外一侧的解十分凌乱。我又继续确认下解的分布。

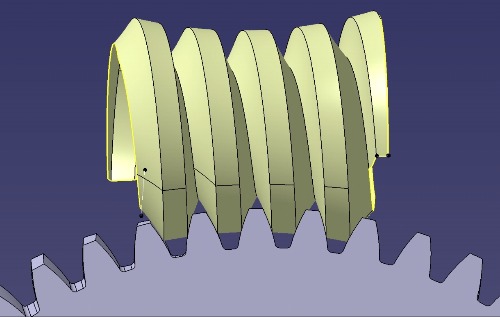

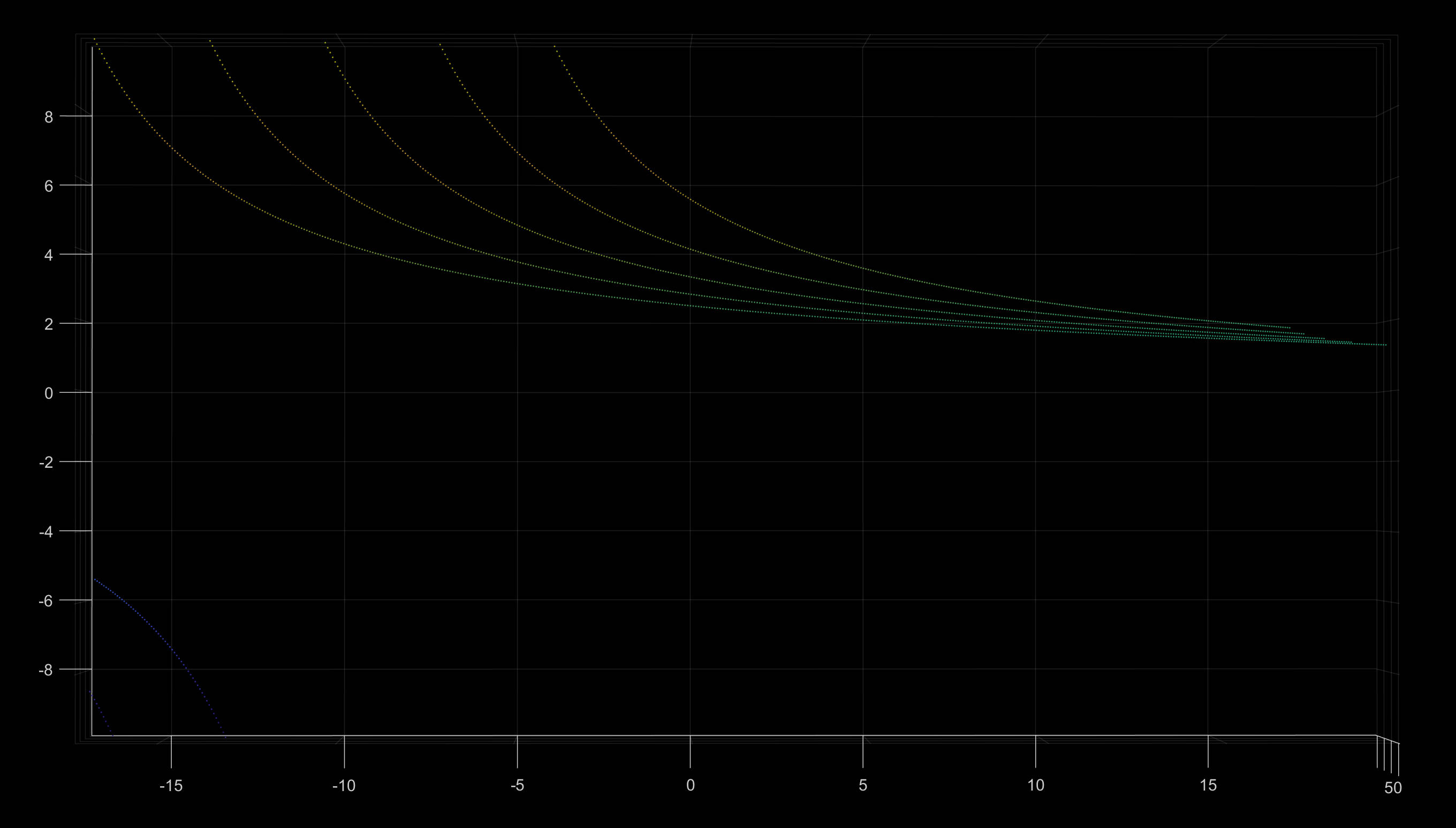

下面是直齿的一个啮合线分布，背景比较黑，不知道能不能看清。

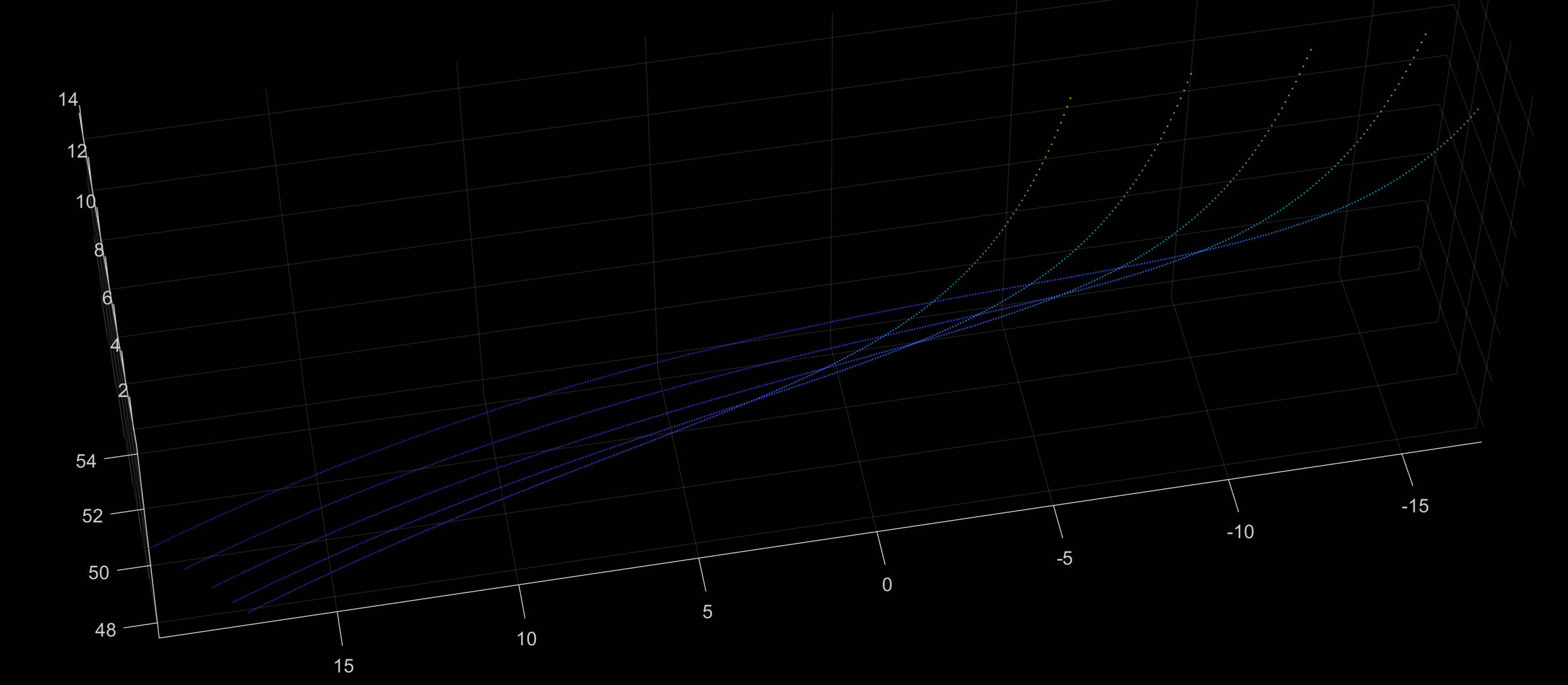

我发现对于右侧齿廓，啮合线在左边半边稳定。一旦进入右侧共轭点会迅速变差。

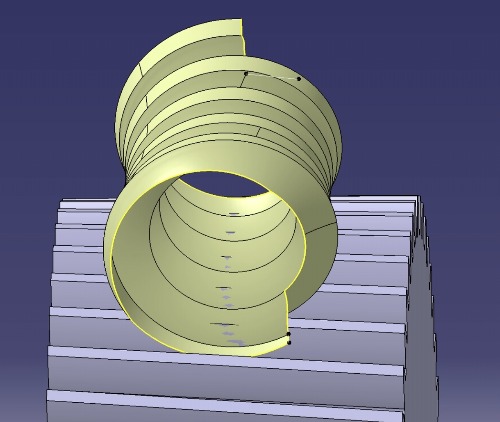

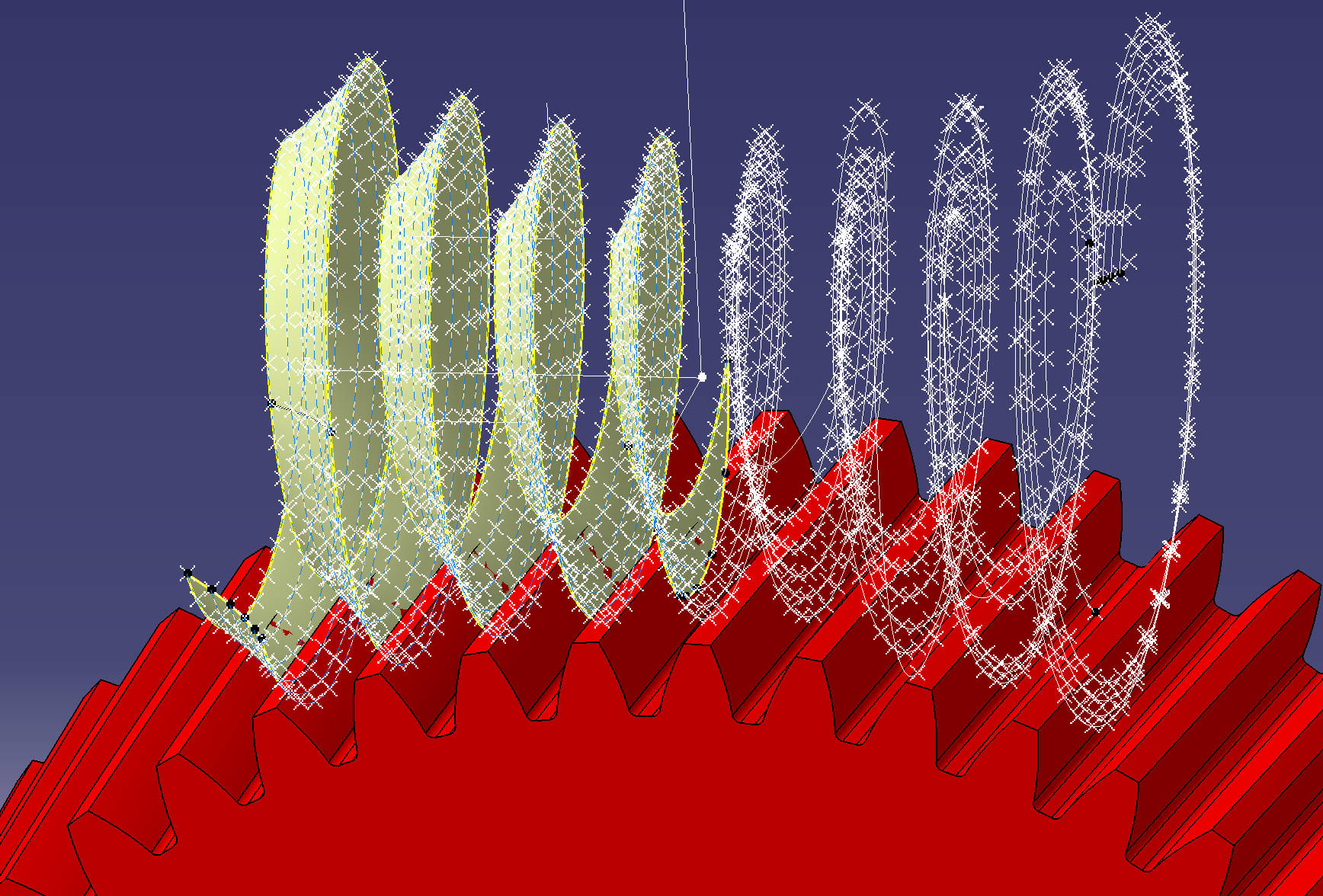

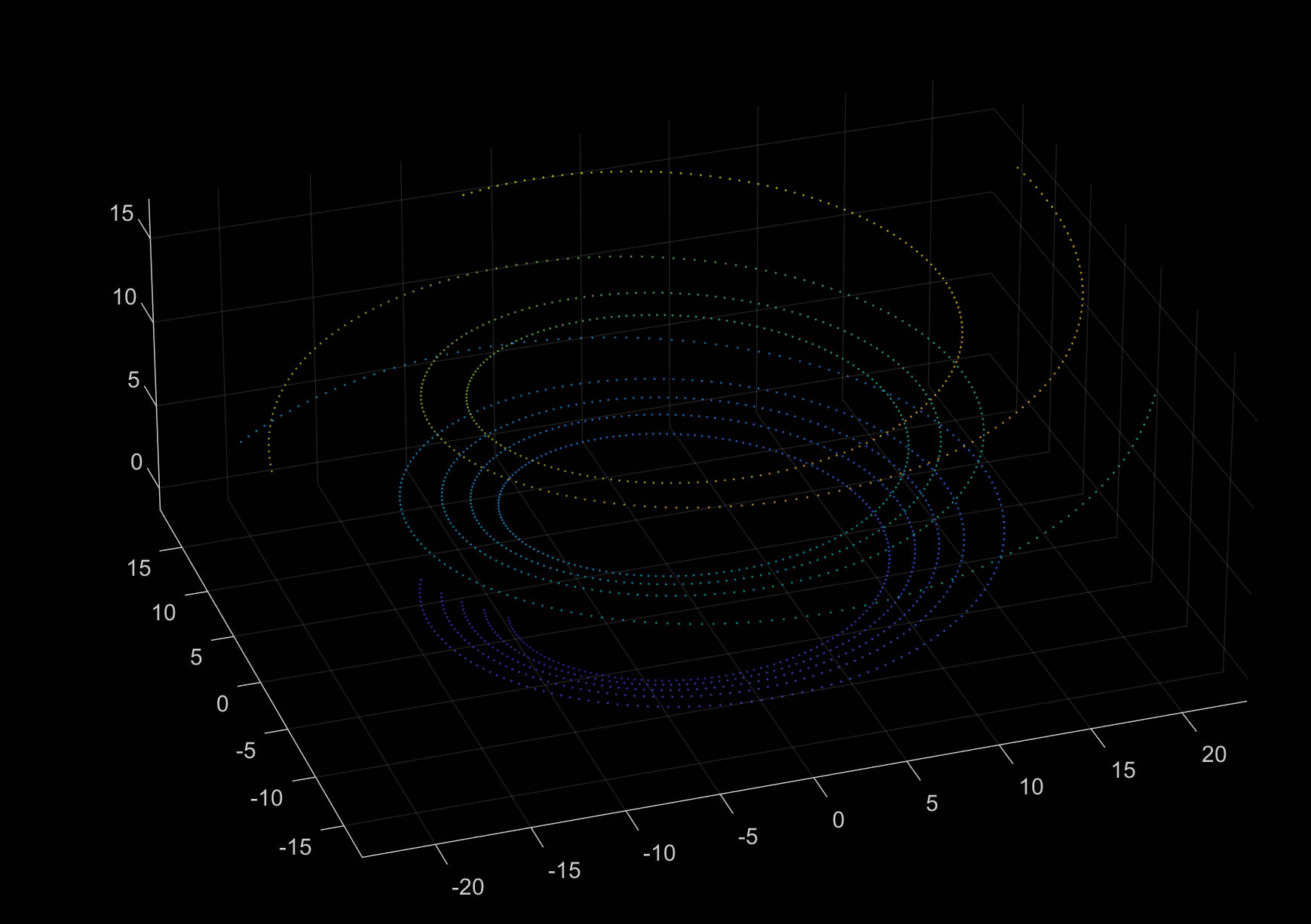

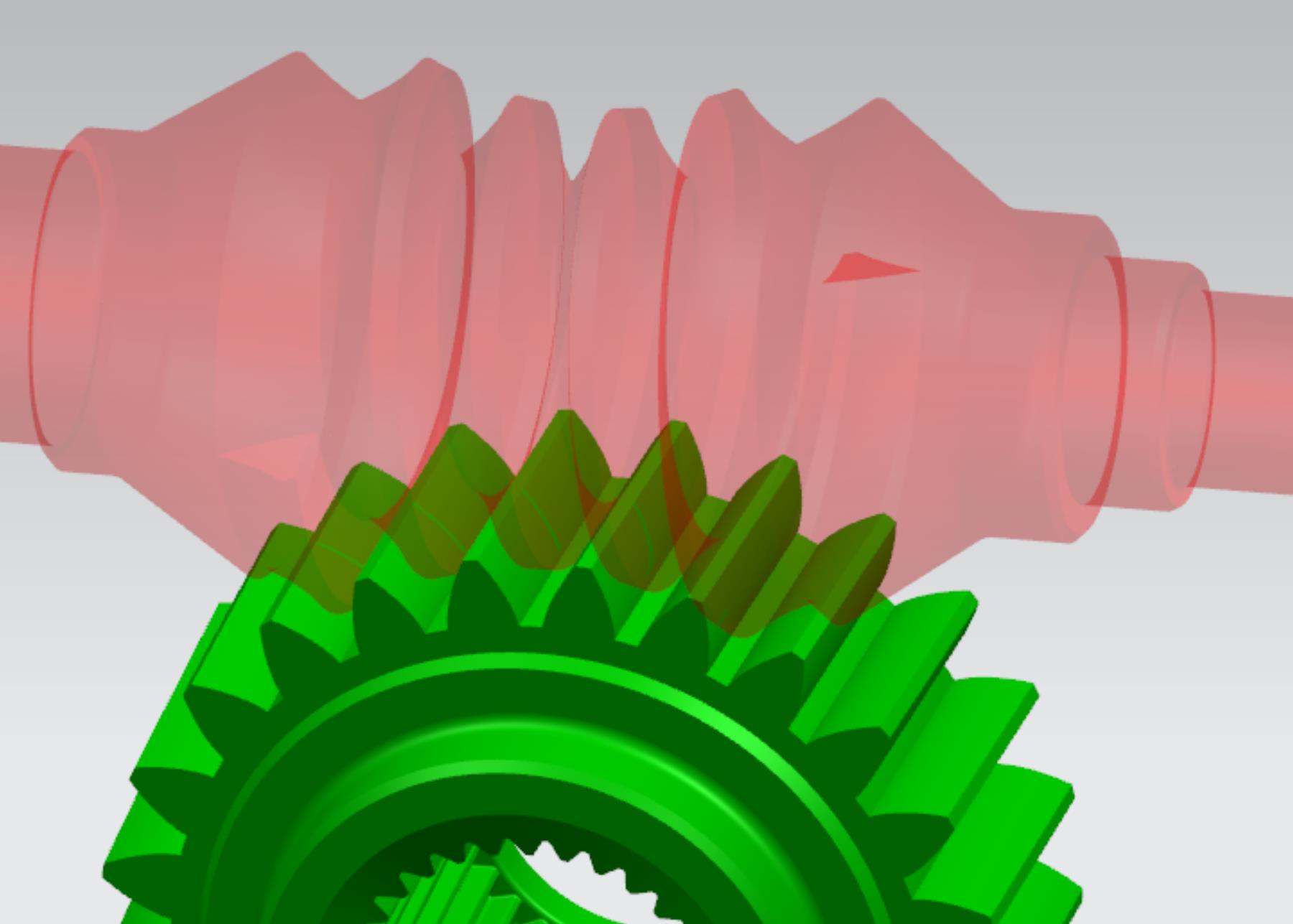

这点其实从建模可以看出些端倪，往右侧时，蜗杆齿面几乎竖直。啮合条件变差。反应在蜗杆坐标系内，就是点云开始发散。

请问大家有没有啥好办法对右侧的齿廓进行建模的。

TjuJIanGe

已经解决

ShadowCut

你是在CATIA里建的吗？

TjuJIanGe

ShadowCut 发表于 2025-7-27 14:55
你是在CATIA里建的吗？

是的，可以关注下b站天大鉴哥，我有很多经验分享。

ShadowCut

TjuJIanGe 发表于 2025-7-28 00:14
是的，可以关注下b站天大鉴哥，我有很多经验分享。

好的，B站看到了，谢谢分享。

jc1984

入口端接触点凌乱主要原因在于求解啮合方程时，变量范围的选择不对

TjuJIanGe

jc1984 发表于 2025-8-2 21:34
入口端接触点凌乱主要原因在于求解啮合方程时，变量范围的选择不对

嗯嗯 ，感谢前辈指点，我已经剔除非工作区的点了。

woodykissme

感觉距离越来越远了

michaelyang

感觉距离越来越近了
