日标类渐开线花键的计算

lori

模  数	0.5
齿  数	28
压力角	20
变位系数	0.8
外圆或内孔	1	外花键=1,内花键=2
公称直径：	15
外圆定位方式	2	齿形定心=1，外圆定心=2
外花键的大径	15
外花键的小径	13.8
孔定心方式	2	齿形定心和插孔=1，齿形定心拉孔或外圆定心=2
内花键大径	0
内花键小径	0
分度圆直径	14
基圆直径	13.1557
周节	1.570796
基节	1.476066
分度圆弧齿厚	1.076574
inv α	0.014904
基圆弧齿厚	1.207727
跨齿数	4
外齿公法线长度	5.635924
若计算部件为轴（外花键）
奇数齿时		偶数齿时
量棒直径	1	量棒直径	1
跨棒距	16.21572	跨棒距	16.2397
若计算部件为孔（内花键）
奇数齿时		偶数齿时
量棒直径	1	量棒直径	1
跨棒距	13.01168	跨棒距	13.03375

lori

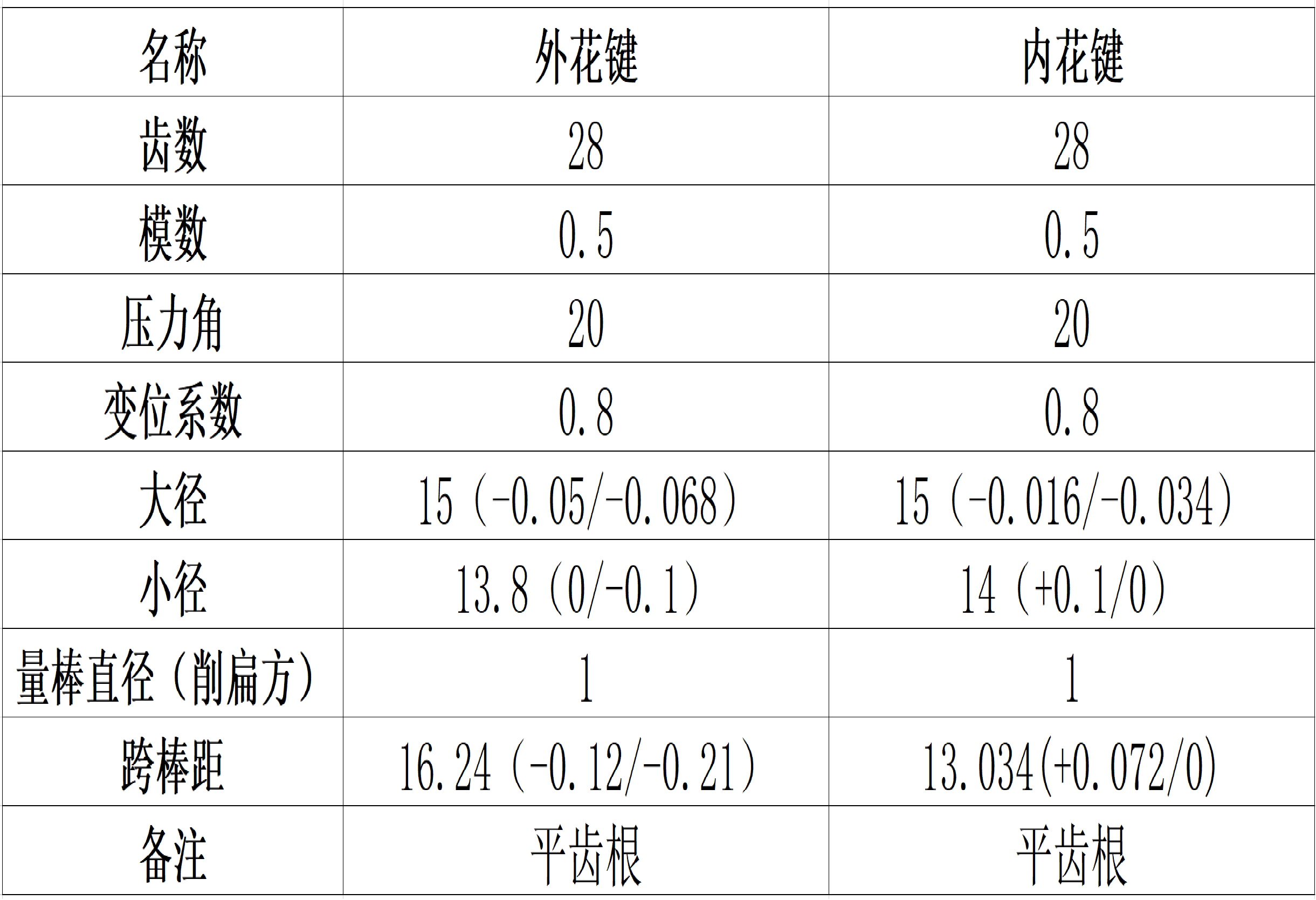

示例参数
