关于重合度的理论计算

风风雨雨玩玩天 · 发表于 2025-7-7 17:51

您需要登录才可以下载或查看，没有账号？注册

x

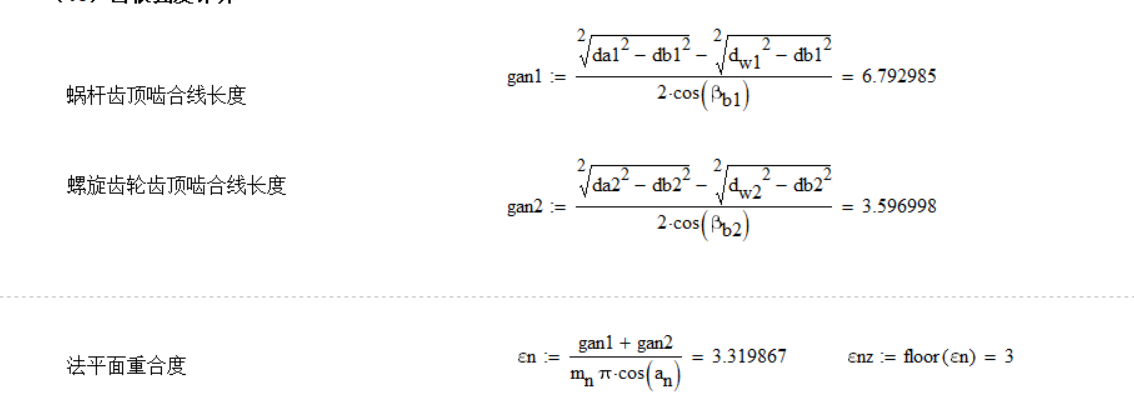

最近计算按照VDI 2736的公式进行推导计算，发现重合度的计算有些疑问，啮合线的长度究竟应该如何计算？如果按照书上的公式那么我更改参数后重合度直接飙升到3.3了，查了几天资料，有的说是要从渐开线起始圆到有效齿顶圆去计算，但是其中的公式推导过程又很难去查找，有谁有相关的资料么，不胜感激！

yongxiangle1969 · 发表于 2025-7-8 07:43

端面重合度是要从渐开线起始圆到有效齿顶圆去计算

hxhzzg1 · 发表于 2025-7-8 08:08

齿顶有R，还有修形对重合度也有影响

风风雨雨玩玩天 · 发表于 2025-7-8 09:40

yongxiangle1969 发表于 2025-7-8 07:43
端面重合度是要从渐开线起始圆到有效齿顶圆去计算

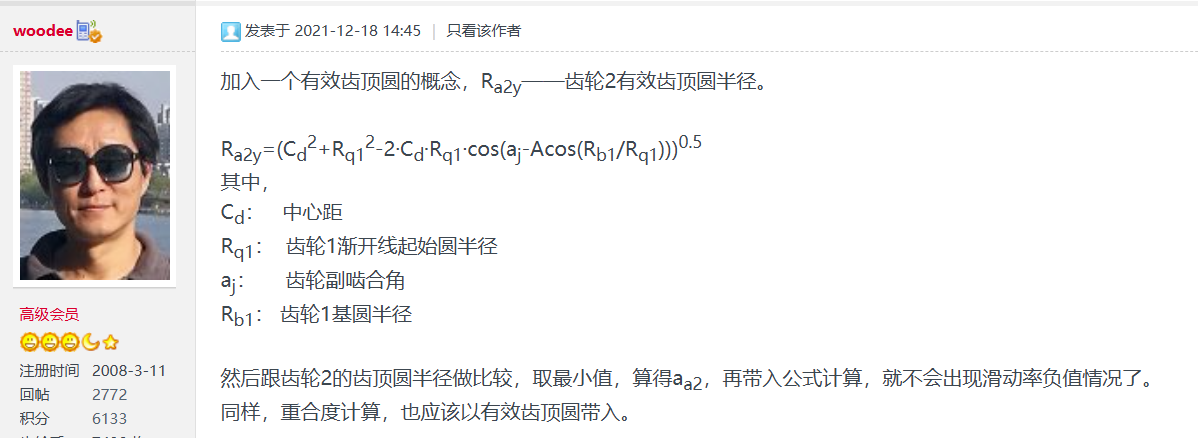

感谢回复，我看到了论坛里面有回复关于有效齿顶圆的计算，附件图，如果是滚刀加工，那个齿轮1的有效渐开线起始圆该如何计算？脑子发麻

hxhzzg1 · 发表于 2025-7-9 09:11

yongxiangle1969 发表于 2025-7-8 07:43
端面重合度是要从渐开线起始圆到有效齿顶圆去计算

齿顶倒角，齿型齿向修形都要考虑进去了

风风雨雨玩玩天 · 发表于 2025-7-9 09:58

谢谢您的回复，我再查查资料看下能否找到详细的推导过程

michaelyang · 发表于 2025-7-9 13:31

我再查查资料看下能否找到详细的推导过程

TjuJIanGe · 发表于 2025-7-18 12:59

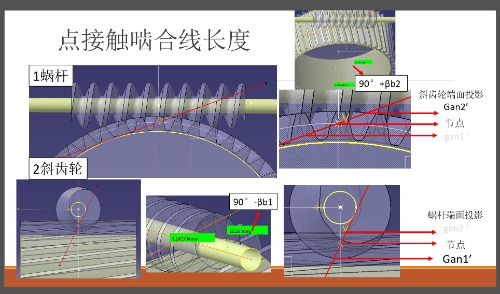

一张图给你说清楚

xyb1203904927 · 发表于 2025-7-27 15:01

论坛里面还是缺少齿轮相关参数的推导过程，这个很重要。

mrmrw · 发表于 2025-7-27 18:49

看一下ISO 21771标准就好了！
