最小齿轮侧隙和齿厚的讨论与教学

西风烈

大家在设计齿轮侧隙的时候是如何确定的？
% 方法：通过最小侧隙计算，确定齿轮侧隙，然后分配侧隙以确定齿厚偏差
步骤：
1. 确定最小侧隙
2. 根据最小侧隙及补偿，分配和计算齿厚上偏差Esns
3. 确定上偏差代号
4. 计算齿厚公差Tsn
5. 计算齿厚下偏差
6. 确定下偏差代号
7. 计算公法线和跨棒距偏差

西风烈

目前确定齿轮侧隙的方法，根据机械设计手册主要有两种：

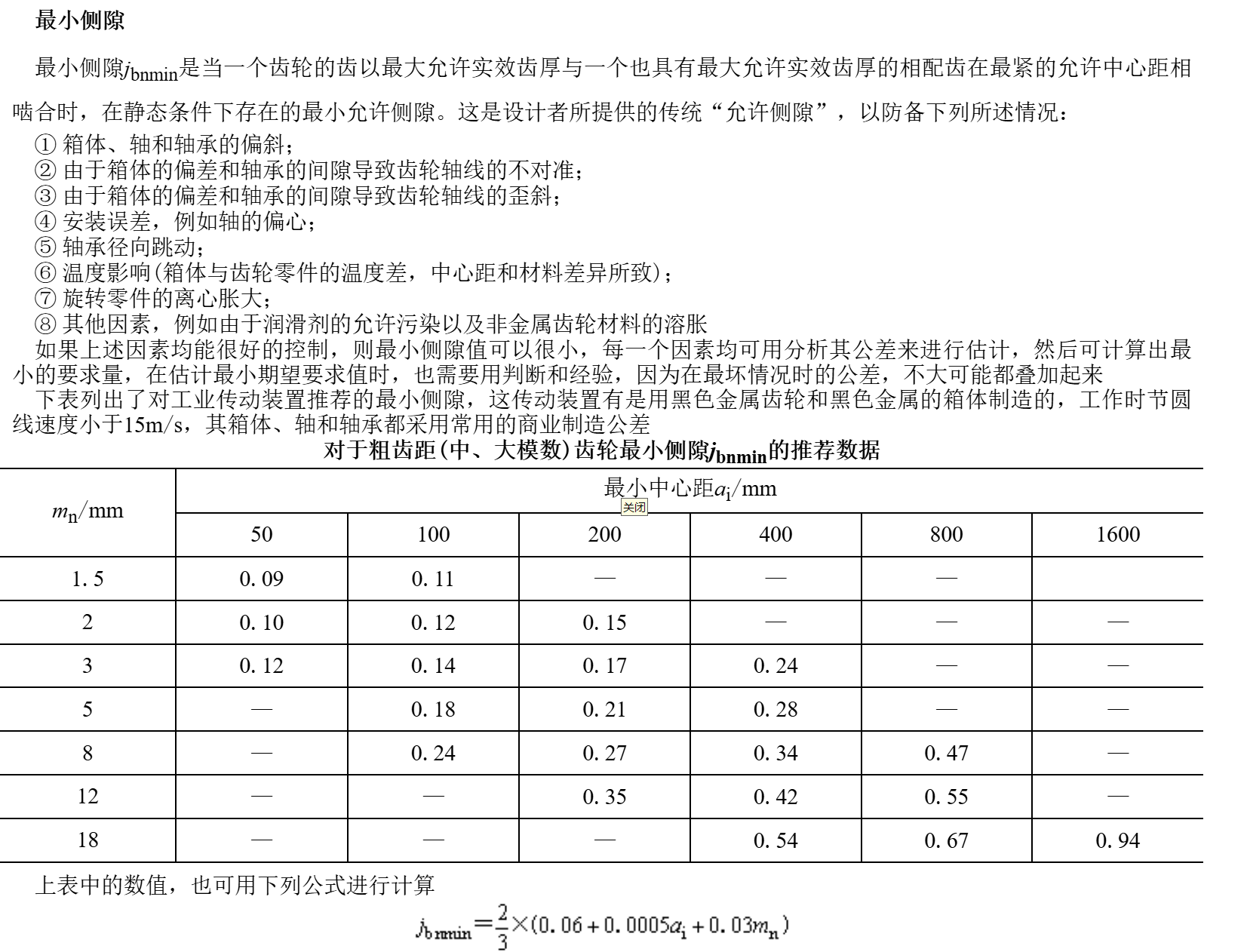

一、中大模数齿轮，根据查表或者计算最小齿轮侧隙，然后添加补偿。

西风烈

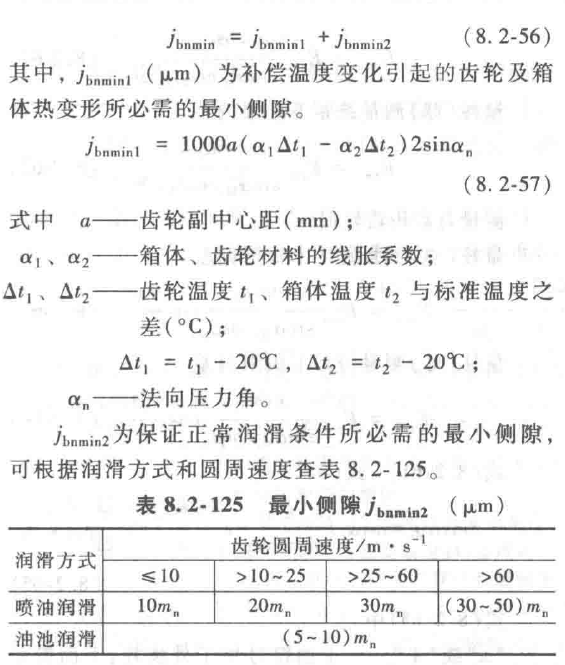

也可以用另一种计算方法（温度补偿）：

西风烈

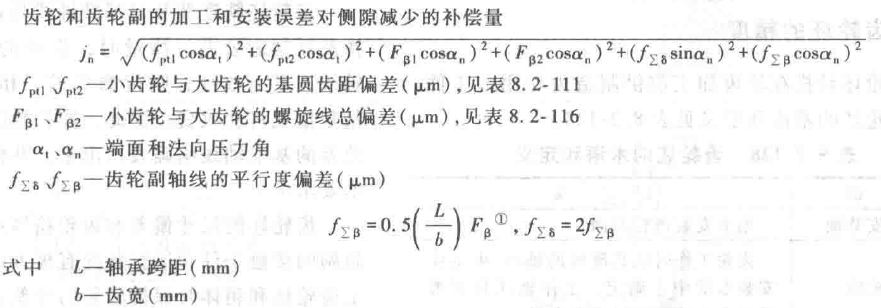

外加加工和安装误差对侧隙减小的补偿

西风烈

然后再加上加工安装误差对侧隙减小的补偿，计算方法：

算出最小侧隙之后，然后对将最小侧隙分配给一对齿轮的齿厚偏差（可以均分，也可以不均分），确定上偏差之后，根据下表算出齿厚公差Tsn，得到齿厚下偏差Esni = Esns - Tsn。

西风烈

然后再加上加工安装误差对侧隙减小的补偿，计算方法：

西风烈

然后再加上加工安装误差对侧隙减小的补偿，计算方法：

mrmrw

论坛中有相关的解释和计算方法。

西风烈

mrmrw 发表于 2025-7-7 09:52
论坛中有相关的解释和计算方法。

感谢大佬，求导航。

后边的内容还有不少，发了说是需要审核，但是半天审核不出来，就发不出来了。

主要疑惑点是 按照公式或者推荐给出的侧隙是不是实用，对于小模数齿轮，推荐侧隙是根据侧隙种类查表。

那么对于模数为1的齿轮的侧隙，推荐公式计算结果和小模数侧隙种类查表方法差别巨大，

比如公式计算出来可能64微米，而小模数法可能是10~20微米，而温度补偿法计算出来可能是30~40微米。

那么到底以什么为准呢？

daoshen888

学习了，感谢
