塑料材质计算报错什么原因

81291961

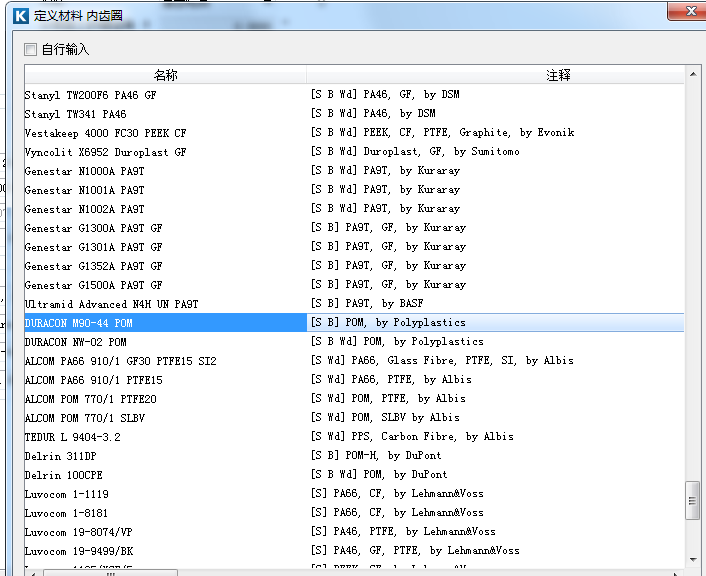

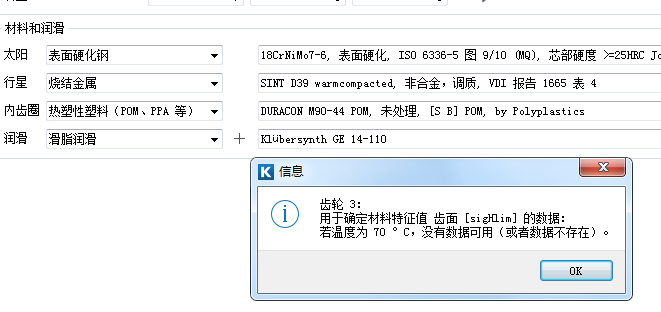

kisssoft计算报错，材料库是用群里面的，请教一下大家。

mrmrw

数据不存在，提示都给出来了！

81291961

群里给KS塑料材料资料内容不齐全，缺少描述，有谁知道怎么补，或者有齐全的吗？
-- Tooth flank strength sigHlim [N/mm2] for Dry running, VDI2545
-- From Niemann, Fig. 22.4/4, for PA66
-- According to Niemann Table 22.4/5, values for POM equall to 0.9*PA66 values
:TABLE FUNCTION FlankenSigHNTrocken
      INPUT X ZahnTempFlanke TREAT LINEAR
      INPUT Y Lastwechsel    TREAT LOG
DATA
          20      40      60      80     100
0         63      60      59      55      51
1E5       63      60      59      55      51
1E6       48      46      44      41      38
1E7       33      32      31      28      26
1E8       23      22      21      19      17
1E9       18      17      16      15      14
1E10      17      16      15      14      13
1E11      16      15      14      14      12
1E99      16      15      14      14      12
END


-- Tooth root strength sigFlim [N/mm2] - pulsating, all lubricants
-- From VDI2736-2, Table 5, for POM
:TABLE FUNCTION FootSigFlim_VDI2736
      INPUT X ZahnTempFuss TREAT LINEAR
      INPUT Y Lastwechsel    TREAT LOG
DATA
          20      40      60      80     100
0.0       65      62      57      50      41
1E5       65      62      57      50      41
1E6       50      47      42      35      26
1E7       41      38      33      26      17
1E8       35      32      27      20      11
1E9       31      28      23      16       7
1E99      31      28      23      16       7
END

正颈鹿

81291961 发表于 2025-6-3 21:24
群里给KS塑料材料资料内容不齐全，缺少描述，有谁知道怎么补，或者有齐全的吗？
-- Tooth flank strength  ...

这是厂家没有测试的，没有办法，除非你们自己能测。

谢晃-齿轮工程技术

可找材料厂家要物性表（宝理、帝斯曼、旭化成、... ...），自行定义材料。

胖胖说

谢晃-齿轮工程技术 发表于 2025-6-6 09:14
可找材料厂家要物性表（宝理、帝斯曼、旭化成、... ...），自行定义材料。

自行定义材料的参数，人为的加大弯曲和接触强度，但是计算没有变化，是为什么？

HX_YC888

胖胖说 发表于 2025-9-1 18:47
自行定义材料的参数，人为的加大弯曲和接触强度，但是计算没有变化，是为什么？

我也是这样，修改杨氏模量，泊松比，屈服强度。计算后发现安全系数没改，接着发现自定义的材料又还原了。想请教群里的专家

辰兮

HX_YC888 发表于 2025-12-3 19:35
我也是这样，修改杨氏模量，泊松比，屈服强度。计算后发现安全系数没改，接着发现自定义的材料又还原了。 ...

我也是这样，期待了解的人

lichaoyong

可能是KISSSoft塑料齿轮强度计算所调用的标准（VDI2736、2545）里没有这个70°对应的齿根齿面强度数据

jack000

胖胖说 发表于 2025-9-1 18:47
自行定义材料的参数，人为的加大弯曲和接触强度，但是计算没有变化，是为什么？

这个好像是软件逻辑问题，计算的时候好像是按照材料文件里的S-N性能来曲线来计算的，一个朋友告诉我两种方法：第一种可以比较你要使用的材料和软件自带的材料的齿根和齿面疲劳极限强度，再等比例放大安全系数；第二种可以改材料文件里的数据，这个就需要一些实测的数据或者经验值。
