求助：关于滚齿切削力的计算

daoshen888 · 发表于 2025-5-22 08:33

您需要登录才可以下载或查看，没有账号？注册

x

各位大师：谁知道滚齿切削力怎么计算？烦请指点，谢谢！

在设计一款套筒压紧滚齿工装（压力值2.5Mpa），加工斜齿轮mn=2，β=28º，z=22。
滚刀转速1000rpm，走刀量1.5mm。请问工件会打滑吗？

ljw842010 · 发表于 2025-6-16 11:38

学习。。。

junxi521 · 发表于 2025-6-16 14:20

材料硬度这两个参数呢

daoshen888 · 发表于 2025-7-12 11:53

材料：40Cr，调质硬度HRC20～25，滚刀外径φ65

daoshen888 · 发表于 2025-9-4 08:49

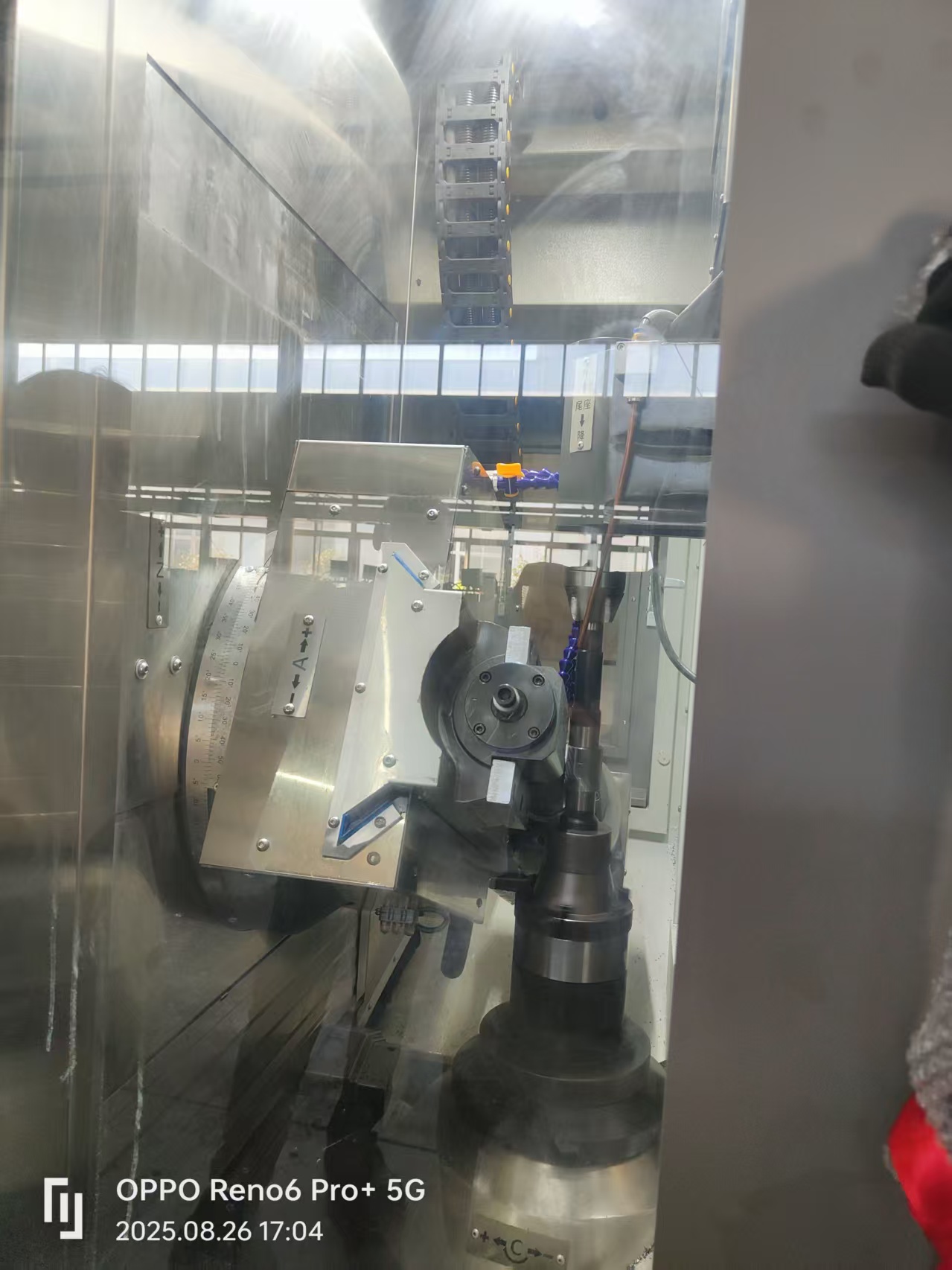

已经实际加工验证了，同时装夹3件，加工没有打滑。

daoshen888 · 发表于 2025-9-4 08:52

已经验证了，滚齿没有打滑

daoshen888 · 发表于 2025-9-15 16:57

换成另一种夹具，也没有打滑。

唯一的等待 · 发表于 2025-9-30 15:03

你这个是端驱夹具吗，这是哪家设备，防护做的不错

li121765436 · 发表于 2025-10-1 14:19

用内涨工装效果会更好

hyfjy · 发表于 2025-10-2 20:35

根据主切削刀具的电机输出功率，减去运动链上的消耗功率，得出用于切削的转速，计算刀具扭矩，切削圆半径，计算出切削力，当中有许多不确定量，故你几乎无法计算出实际真正用于切齿的力
