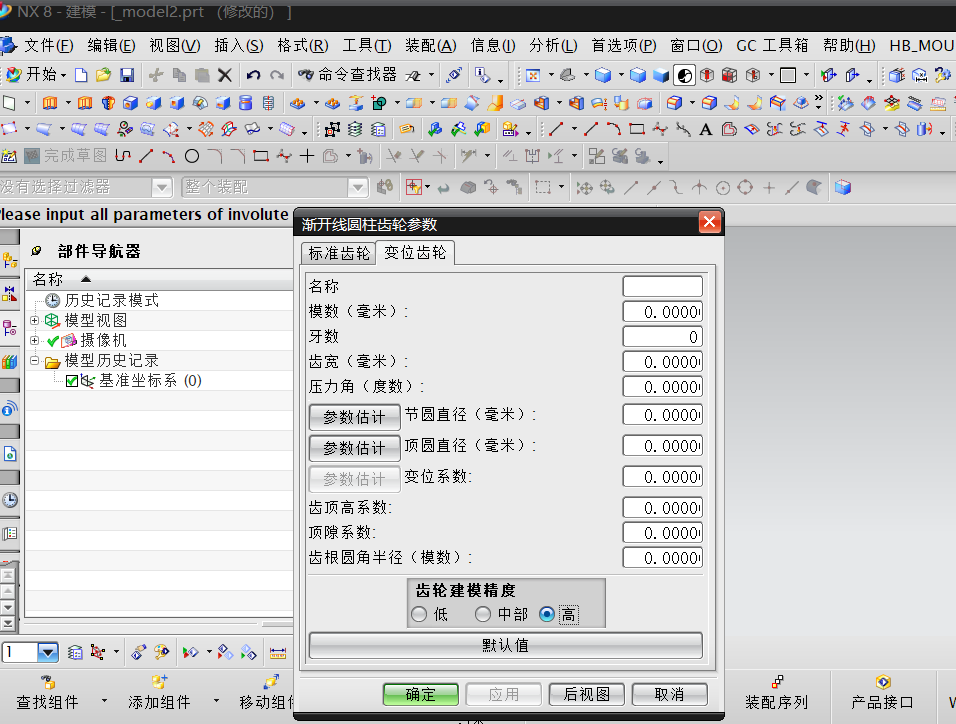

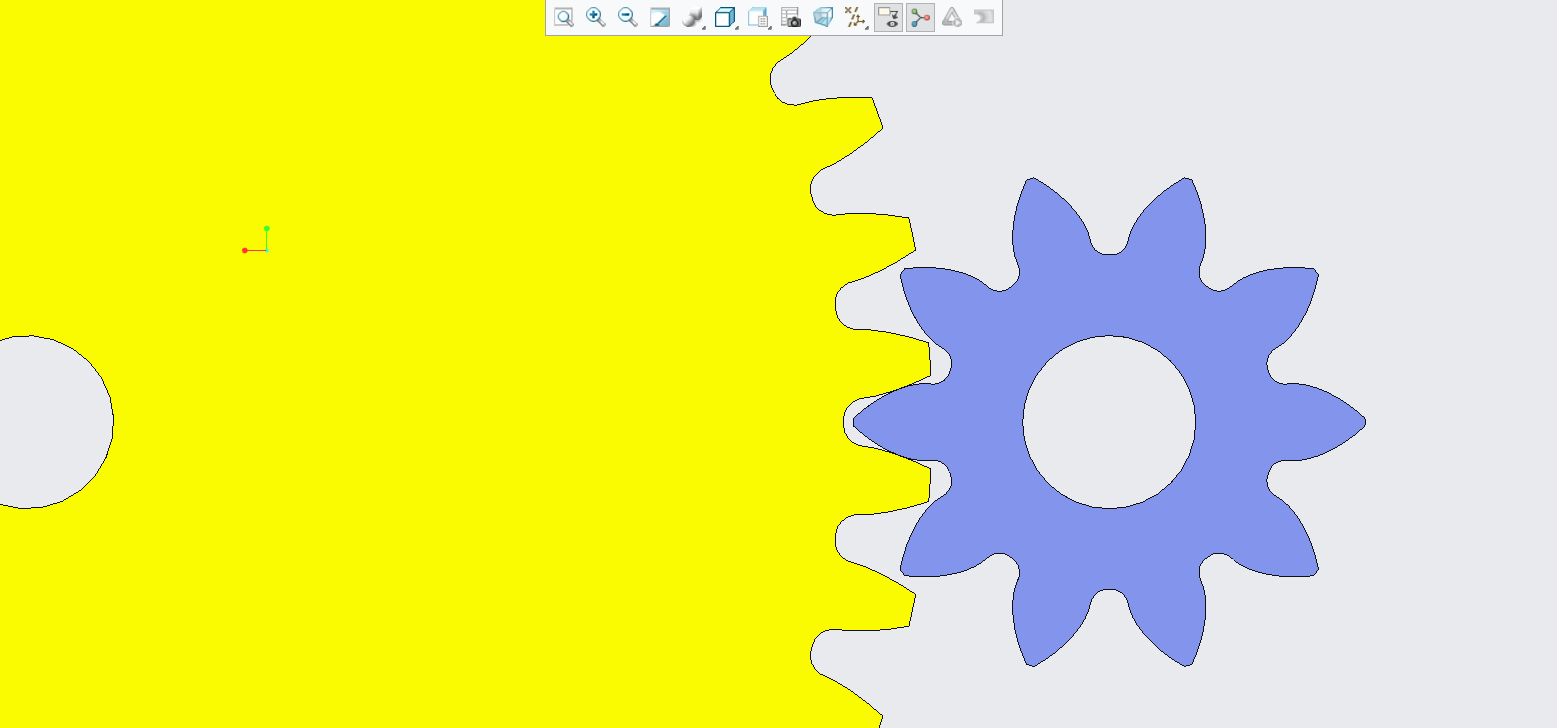

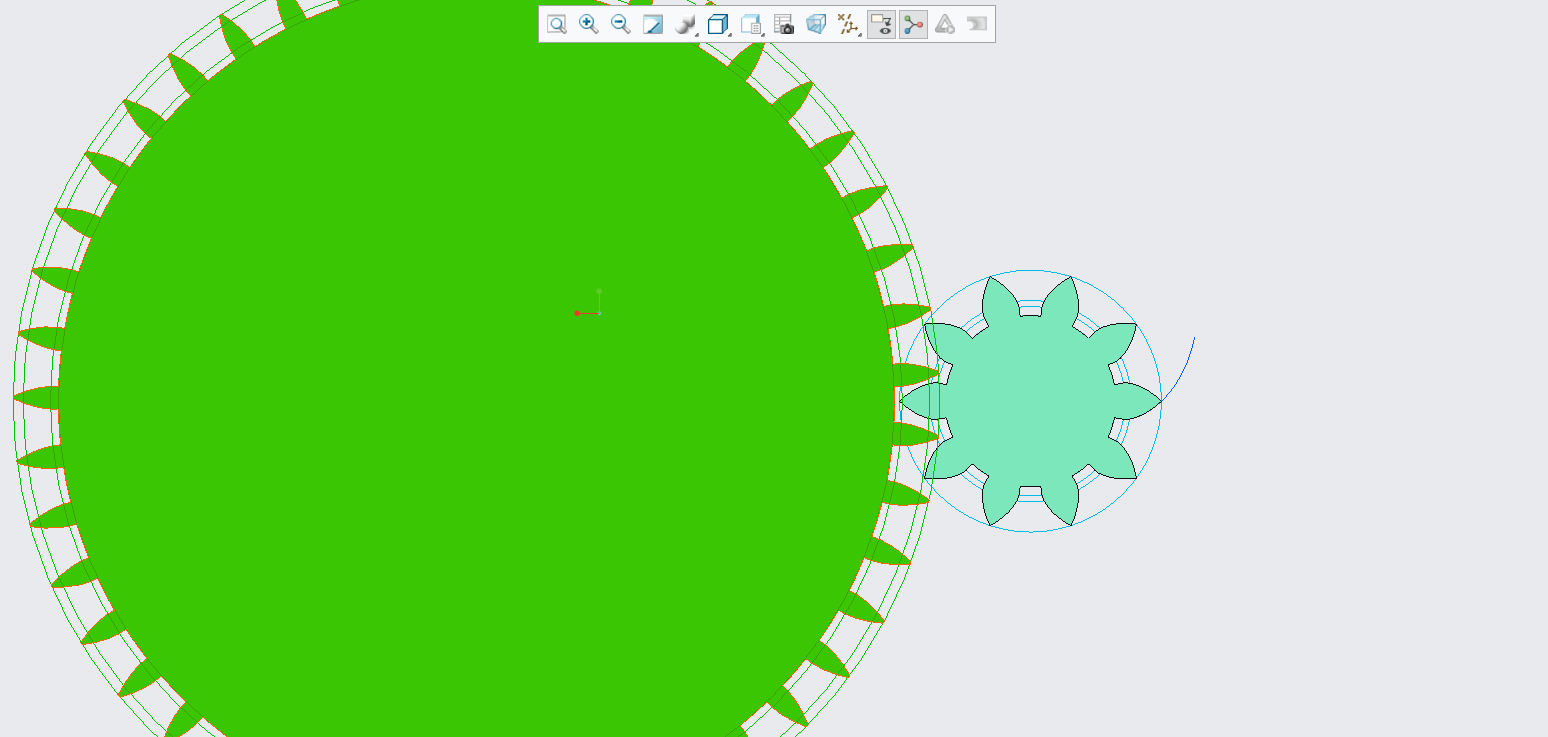

CREO参数化渐开线圆柱齿轮与UG GC工具箱齿轮齿形对比

kiwiboos

/******
X变位系数
小齿
m=0.5模数
z=10齿数
hax=1齿顶高系数
cx=0.25顶隙系数
ha=(hax+x)*m/*齿顶高
hf=(hax+cx-x)*m/*齿根高
d=m*z/*分度圆直径
da=d+2*ha/*齿顶圆直径
db=d*cos(alpha)/*基圆直径
df=d-2*hf/*齿根圆直径
A=360/(4*z)+2*x*tan(alpha)*180/pi/z /*渐开线对称角度
p21=z-1/*齿整列个数
d18=360/z /*齿阵列角度
****/
/*****
大齿
m=0.5模数
z=45齿数
hax=1齿顶高系数
cx=0.25顶隙系数
ha=(hax+x)*m/*齿顶高
hf=(hax+cx-x)*m/*齿根高
d=m*z/*分度圆直径
da=d+2*ha/*齿顶圆直径
db=d*cos(alpha)/*基圆直径
df=d-2*hf/*齿根圆直径
A=360/(4*z)+2*x*tan(alpha)*180/pi/z /*渐开线对称角度
p21=z-1/*齿整列个数
d18=360/z /*齿阵列角度
****/

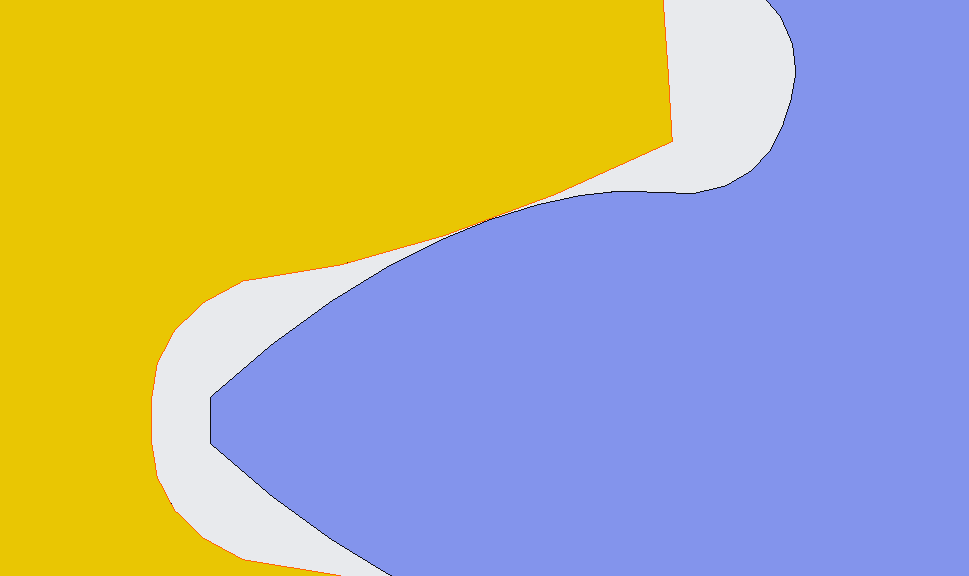

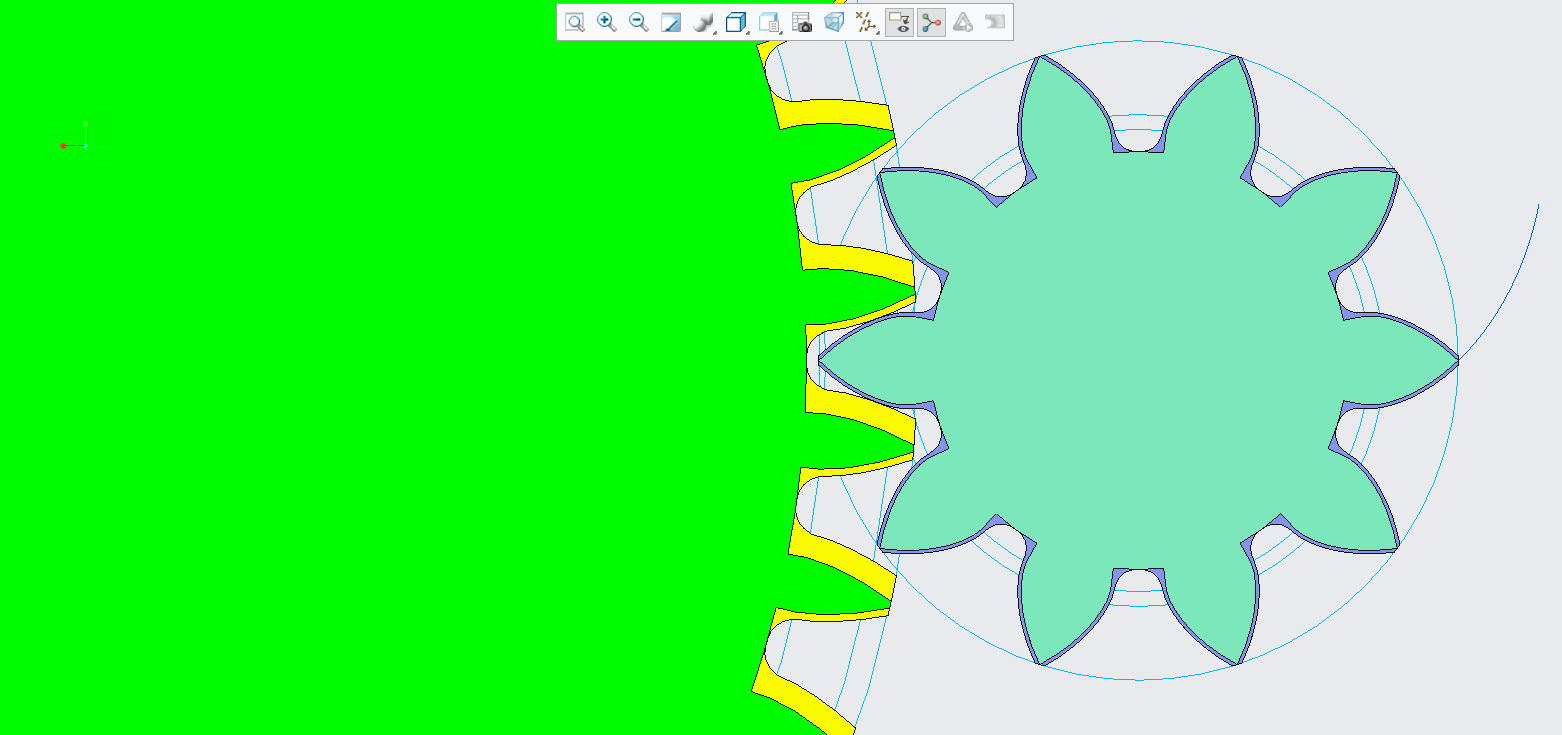

小齿根切
小齿变位系数（X） 取0.5
大齿变位系数（X） 取-0.5

jixie043tutu

1、CREO参数化 建模是正确的， 2、此设计小齿轮 齿顶 齿厚  0.099 ； 3、UG  明显不对 ；4.此设计有BUG ，设计参数不合理

michaelyang

下载学习了

jxgzlyh

上面贴出的齿顶圆直径不太对，变位的齿轮不是这样

mrmrw

都是示意型的3D建模而已，不要当真！
要画准确，还是用专业工具！

fuguangyi

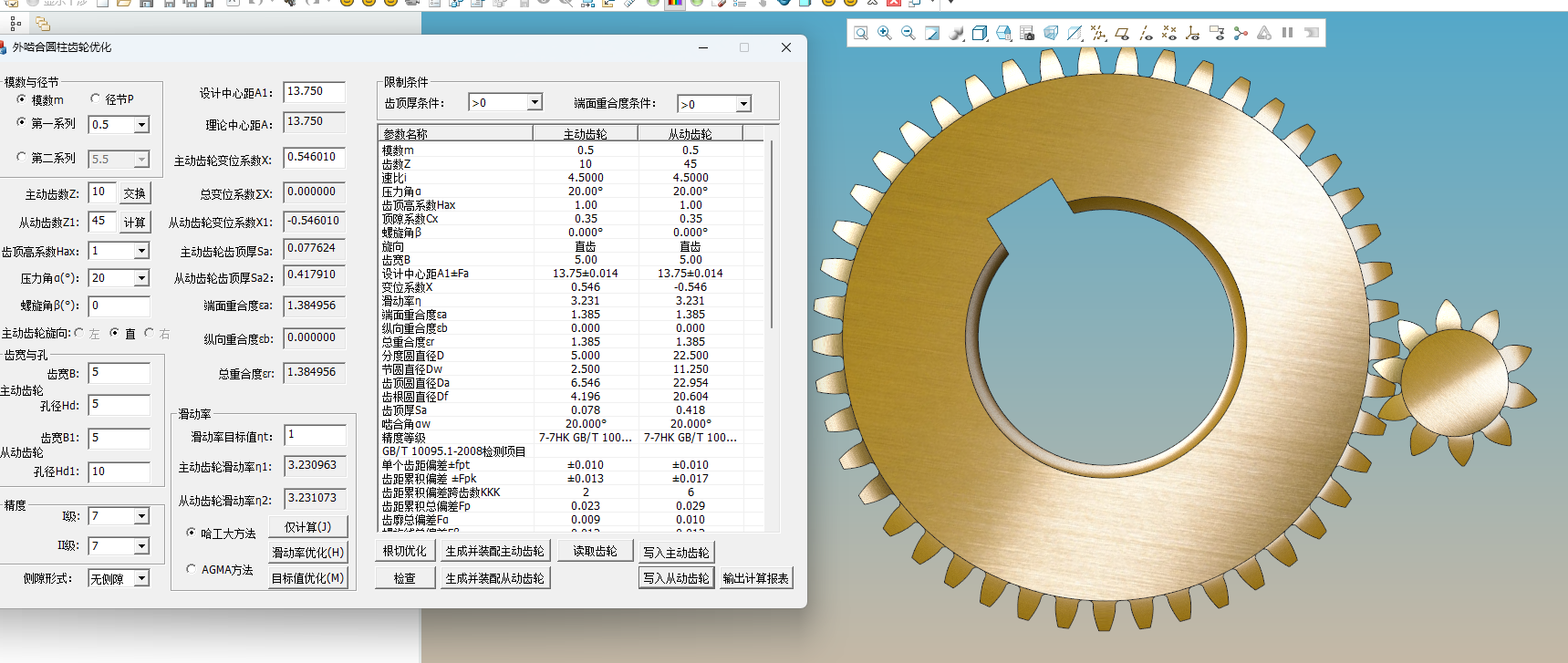

CREO 建模：
A=13.75 Z1=10 Z2=45

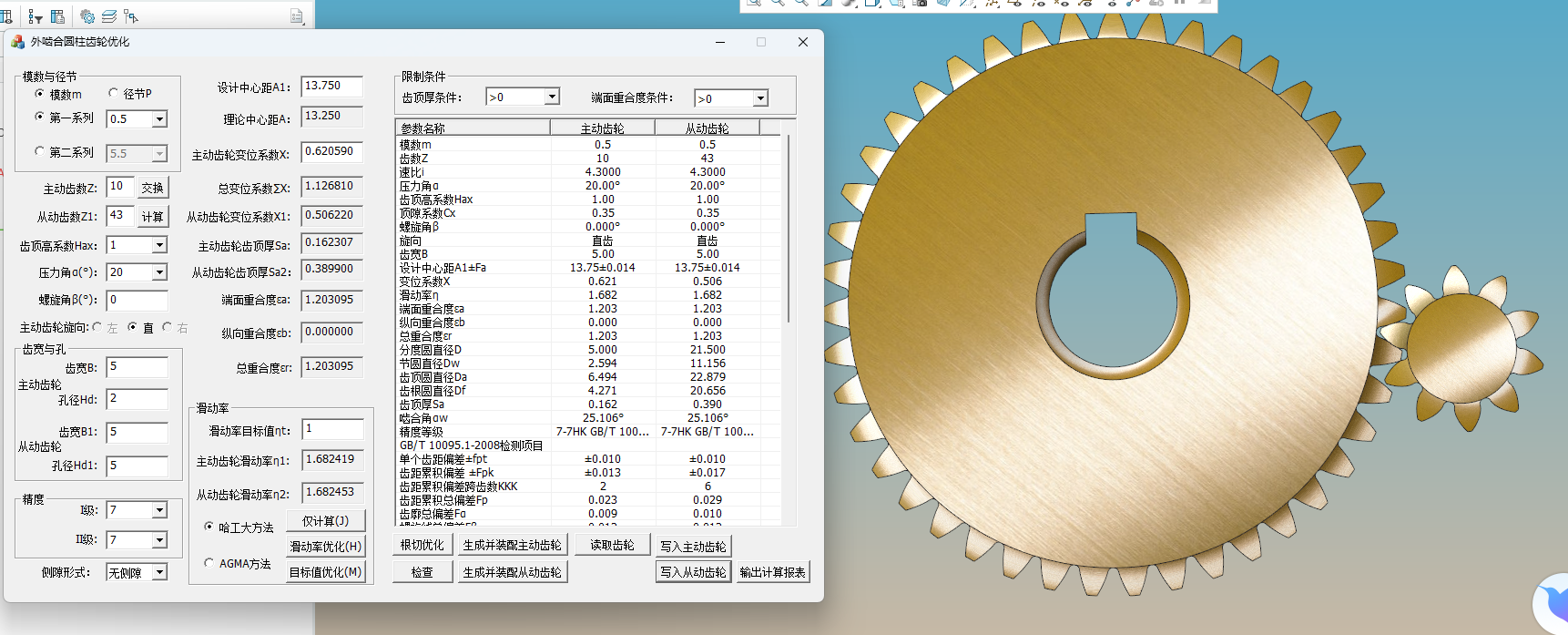

A=13.75 Z1=10 Z2=43

唯一的等待

fuguangyi 发表于 2025-5-12 20:59
CREO 建模：
A=13.75 Z1=10 Z2=45

插件可以分享吗
