求一款画三维螺旋伞齿轮 软件 要准确

yefeng60

求一款画三维螺旋伞齿轮 软件 要准确

wq888990

kisssoft

jxgzlyh

要准确的话，还得自己画

幸福飞翔

试试Gleason中GEMS软件

挑起你的

软件太贵，去咸鱼上找人画，多的很，几百几十的都有

mrmrw

挑起你的 发表于 2025-5-15 17:57
软件太贵，去咸鱼上找人画，多的很，几百几十的都有

能在咸鱼上混的，能画准确的齿轮？

精确的螺伞3D建模，不是那么容易的！这个需要很高的水平。

hyfjy

近期，遇到一款极少数齿的直齿锥齿轮，大端模数为5.5 齿数分别为9齿和13齿，这对齿轮应该如何才能设计出合适的产品？

hyfjy

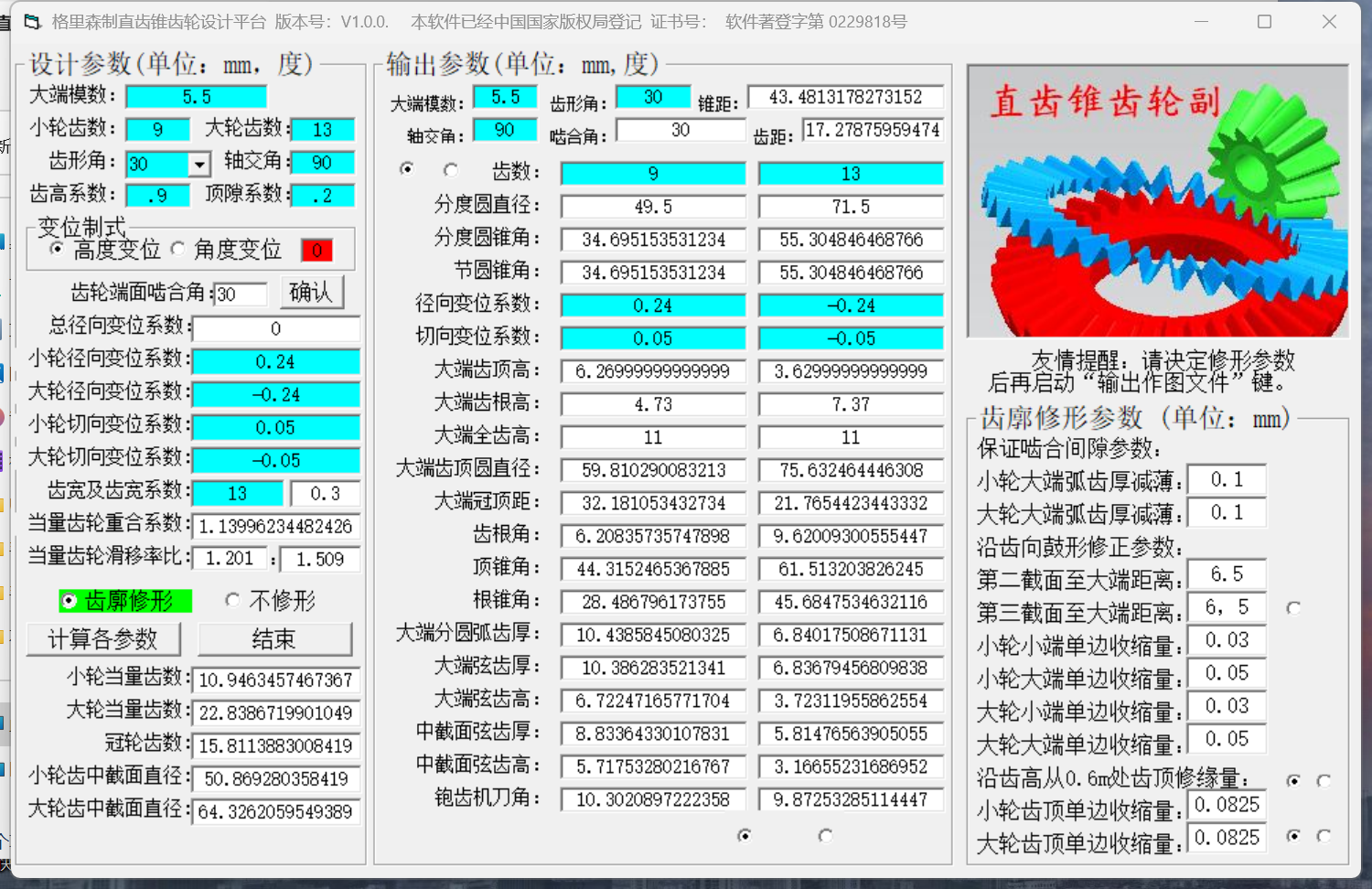

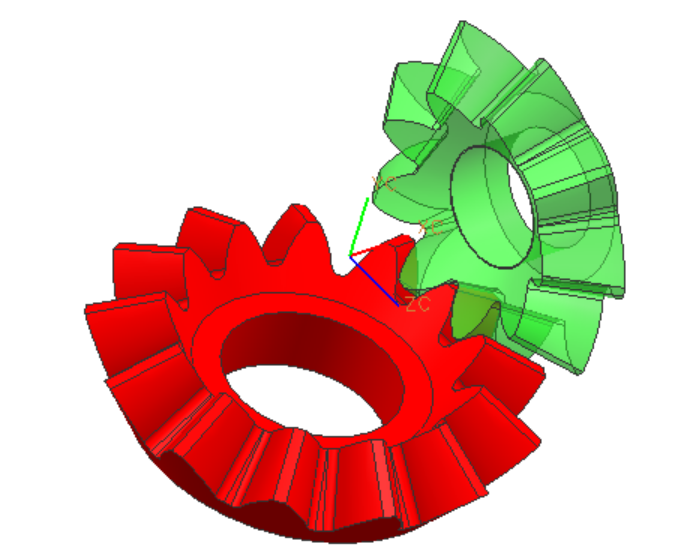

这类极少齿数的直锥齿轮，从工艺角度出发，首先就要考虑的是在模锻中不能有负拔模角，故我的设计原则就是尽可能取较大的压力角，这里取了30度，从齿形上看，避免了负拔模现像。






欢迎有不同意见的朋友，提出自己的看法。

hyfjy

弧齿锥齿轮付的设计建模软件，目前在KISS软件上已经有了比较成熟的范例，很多人都在使用，效果也不错的，早期，没有这东西的时候，中国的齿轮设计爱好者都有利用计算语言或者数学表达式，完成了弧齿锥齿轮的设计，不仅可以计算，还可以在UG软件上快速精确建模。

如下例：

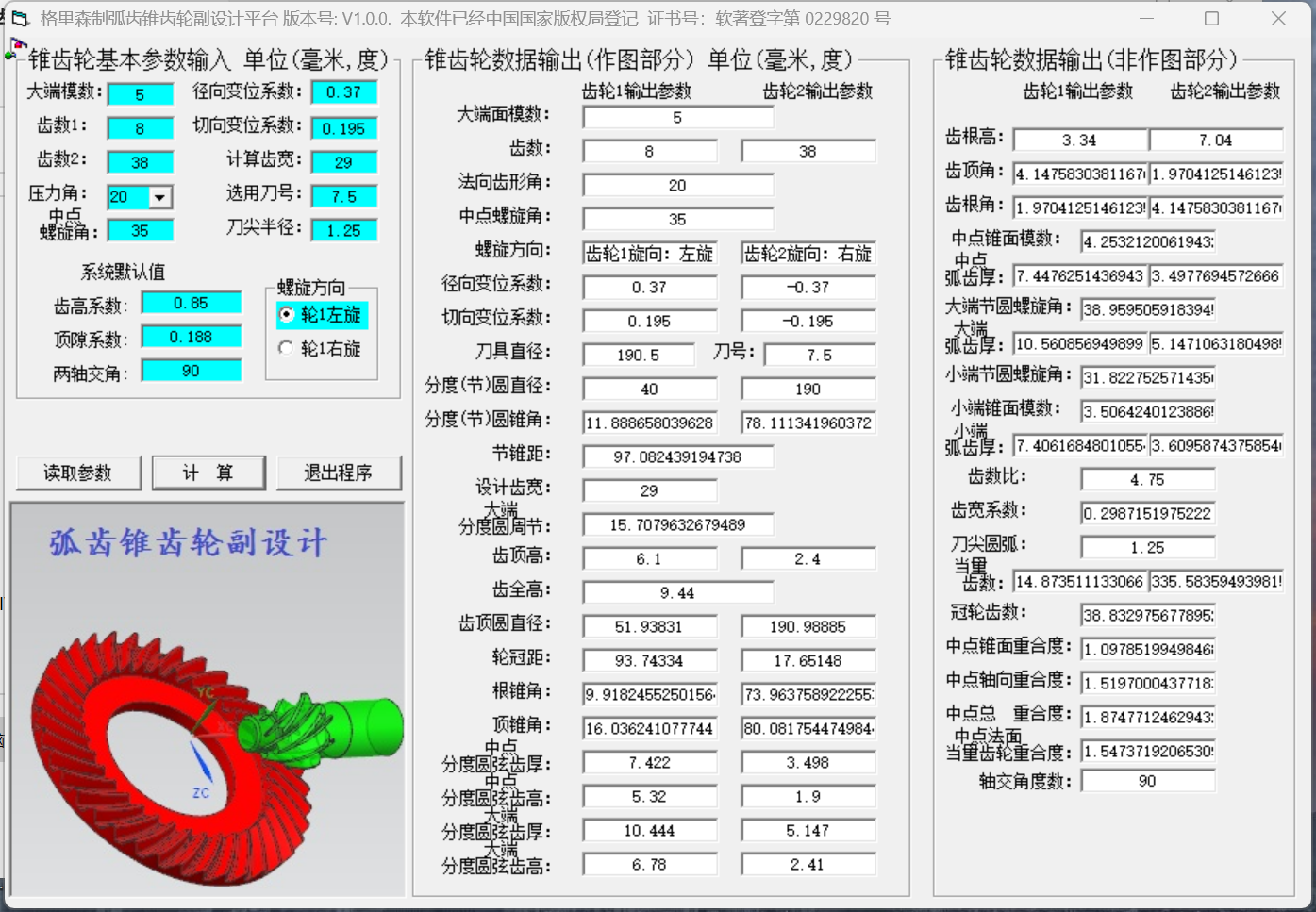

计算的界面：

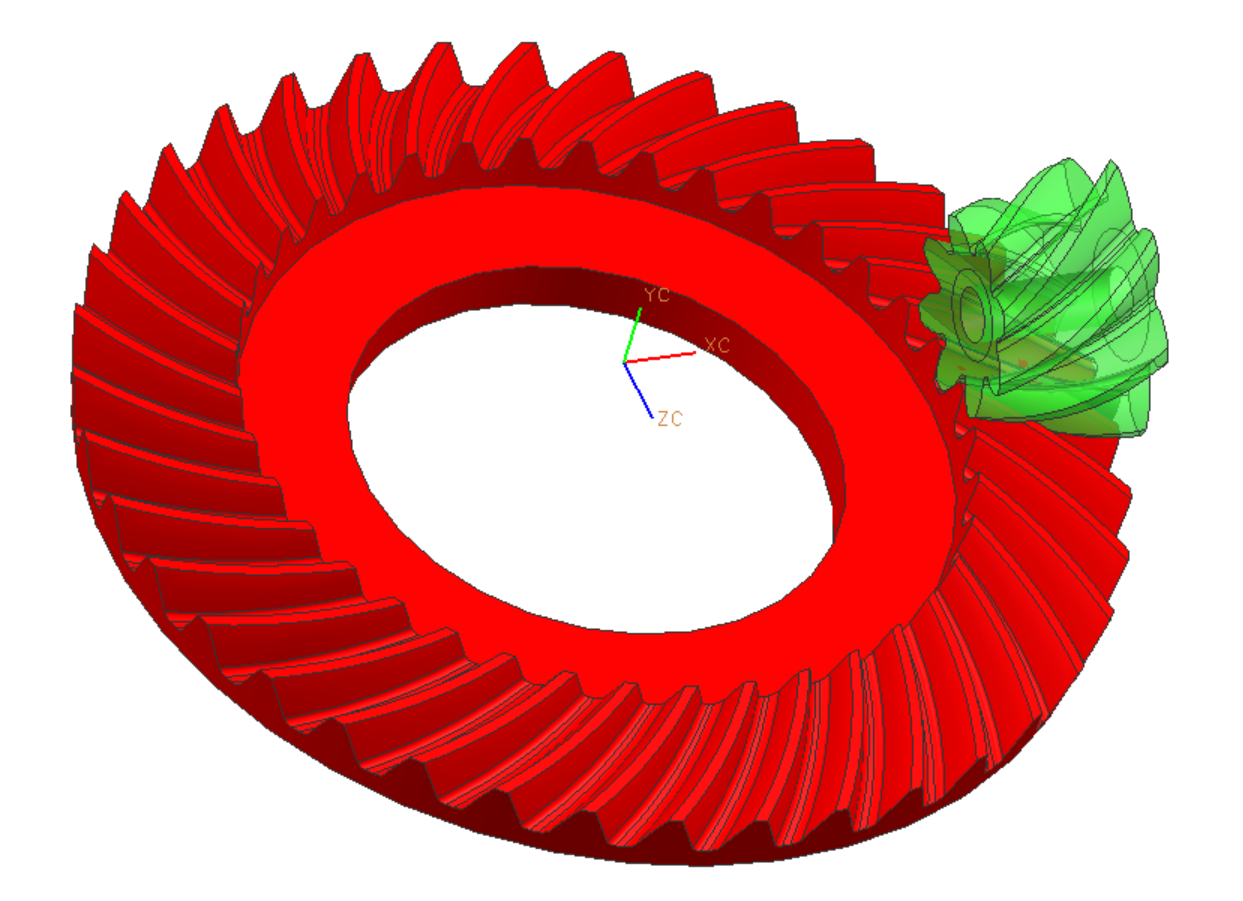

在UG软件中完整建模后的情况：

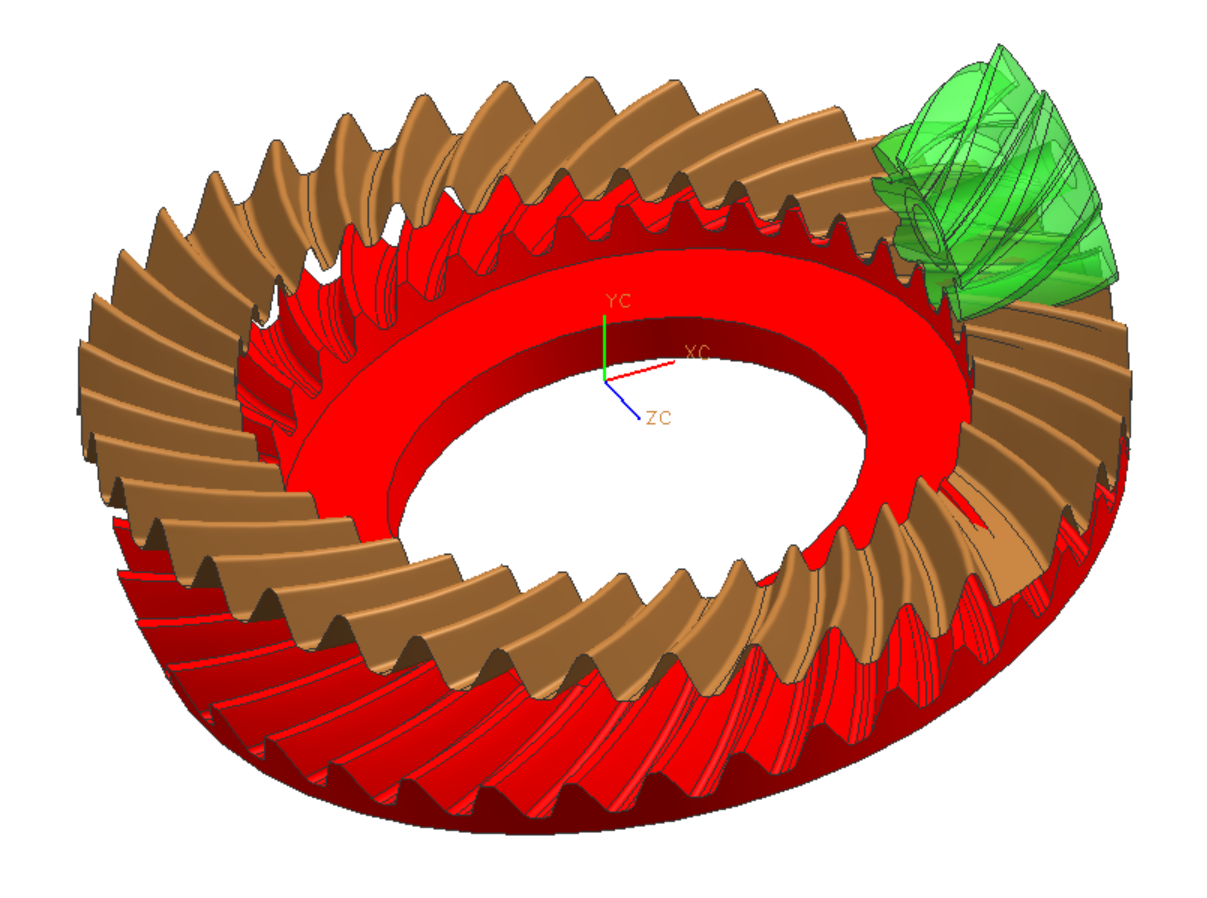

小轮大轮与理论上的平面齿轮的组合

这类零件的设计计算，在本网站十年之前就已经基本定型成熟了，在投入到成型法加工的工艺实践中，除了精锻，还有注塑，粉未冶金加工和粉未注塑加工。

hyfjy

也谈一个题外话，准确，楼主提出的要求是准确，其含义是什么，一般说，也就是不同的二个人使用同样的参数，用不同的设计软件或者数学公式，设计出基本一样的模型，毕竟弧锥齿轮在设计修形时，几乎不可能使用同样的参数 ，同时，在设计相关的刀具假想直径时，公式中也有一个可以选择的范围，这样的差异，肯定是存在的。用不同的软件设计出来的模型，在同样的设置下，用有限元软件进行强度分析，也会得到不同的结果，那么，什么是准确，就有不同的结论了。
在我们国家的标准中，对锥齿轮的设计留置了充分的变化，只要求保证同一个工厂的产品，大轮与小轮的工作齿面有充分的共轭性，这说的就是准确也是有一定范围的。那么，谁来判定呢？
