谐波齿形变形参数化设计

81291961

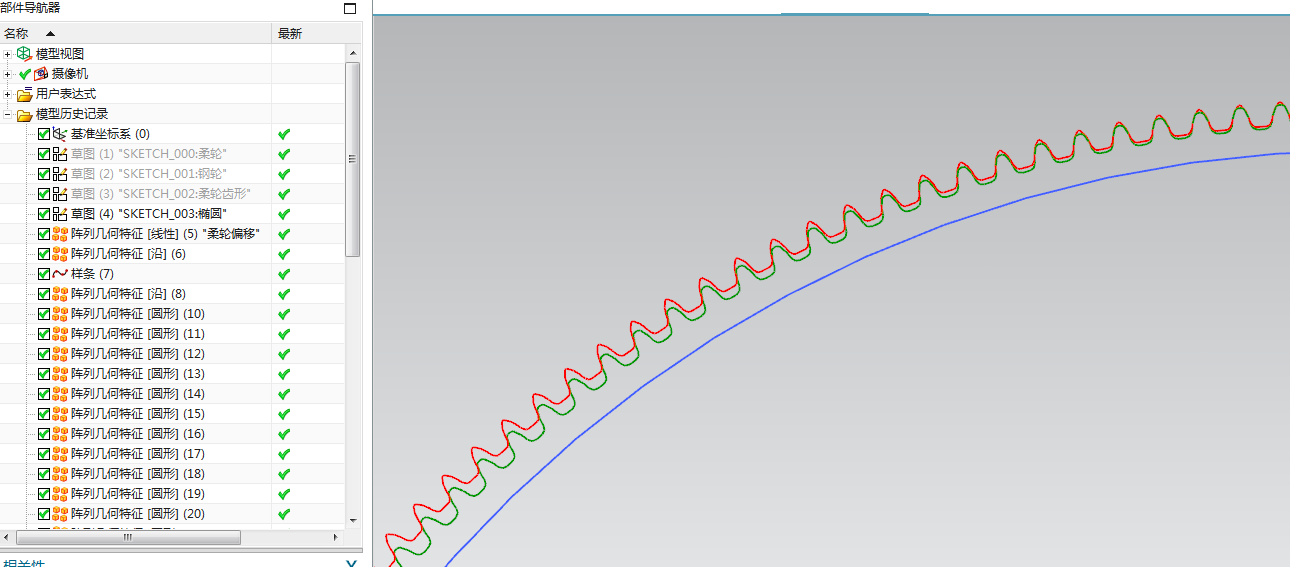

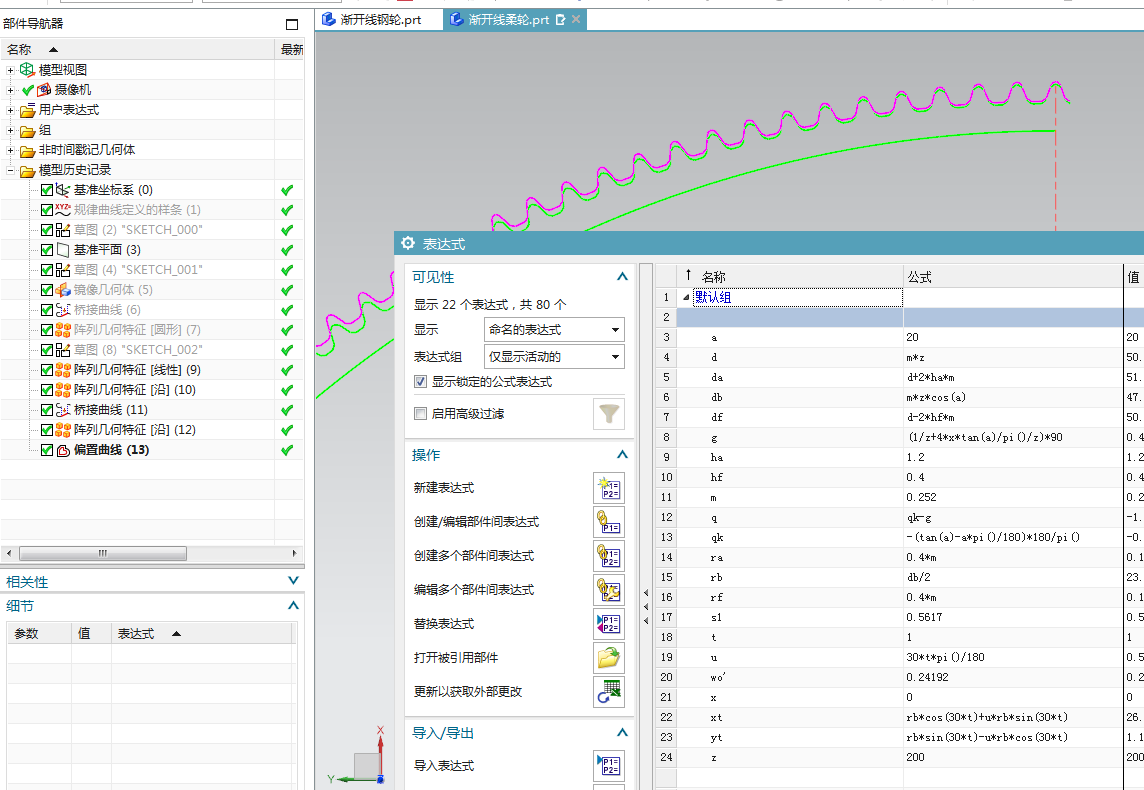

谐波齿形变形参数化设计可以在通用3D软件上实现吗吗？答案是可以的，测试UG NX不管是宽槽渐开线还是圆弧齿形都可以全参数化设计。使用的命令很简单，主要是阵列功能，一般参数化软件也是可以的实现。
圆弧的


渐开线的

幸福飞翔

KISSSOFT生成很方便

81291961

可惜2018版本后没有这个功能了，

hyfjy

通常有这样的可能，一种大家都认为“好”的东西，吃不住在理论上的反复推敲，最后被认为在理论上不严谨，后来的版本就删除了。

幸福飞翔

81291961 发表于 2025-5-7 20:43
可惜2018版本后没有这个功能了，

我这是2024版本呀

xiouqi2010

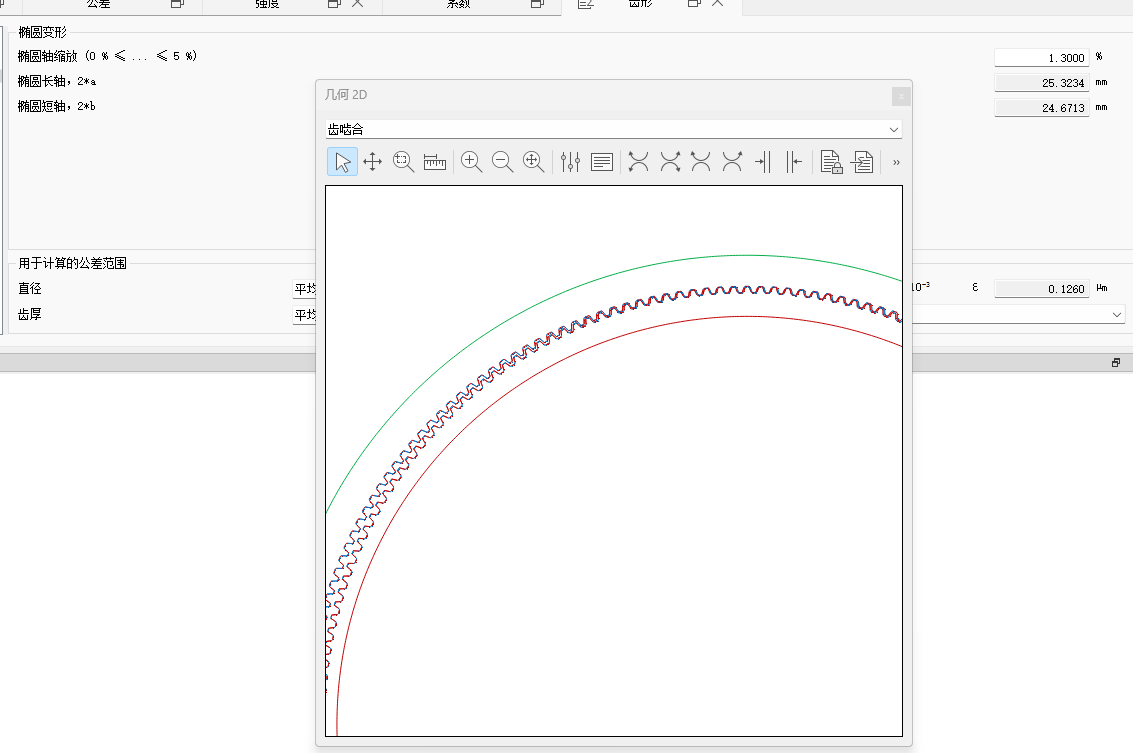

KISSSOFT应该是实现不了圆弧齿的吧！

81291961

幸福飞翔 发表于 2025-5-8 08:42
我这是2024版本呀

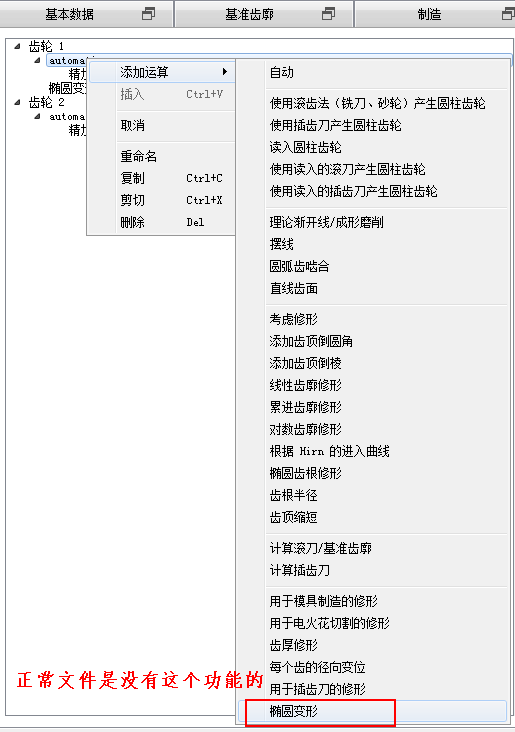

2024标准的是新增加齿轮副没有这个功能，，，只有在打开原有椭圆齿轮文件上才能显示。这个功能也很鸡肋，仅一个输入项，个人觉得实用价值不大，

hyfjy

从设计角度和工艺角度说，谐波减速器的柔轮与刚轮在零件时是普通的圆齿轮，在装配时，靠弹性变形，也就是在有预紧力的情况下，才能变形成类似椭圆的形式，用ANSYS软件进行模似装配，在设置后就可以让钢性的柔轮零件弹性变形并存在弹性变形产生的应力，这就接近符合实际的工作情况而用设计出来的椭圆齿轮，装配后就没有应力，故在运动中，产生的应力与实际零件的情况不一样了，那这样的设计有什么用呢。

hyfjy

设计和工艺加工制造柔轮，都是正圆的，同时，也存在装配后的新减速器，初期的跑合非常重要，在设计的扭矩下，运动一定的时间，会发现柔轮与钢轮都会有齿形的磨合毛剌，只有清除了这些毛剌后，重新装配，才能获得稳定的工作效率。这说明钢轮与柔轮在紧密啮合时，其变形规律是不太容易用纯理论去解决的。
