齿轴调制问题

gujunwei123 · 发表于 2025-2-18 15:59

您需要登录才可以下载或查看，没有账号？注册

x

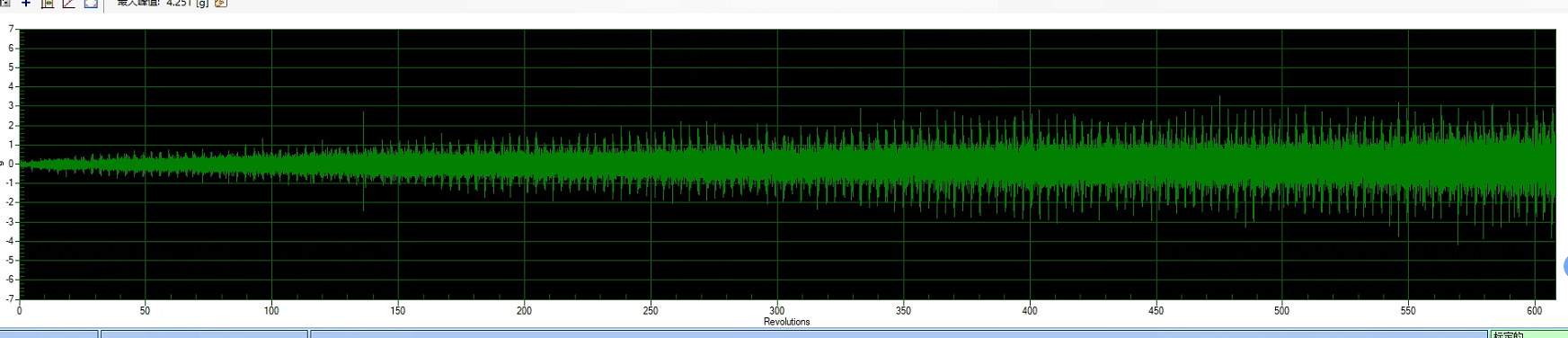

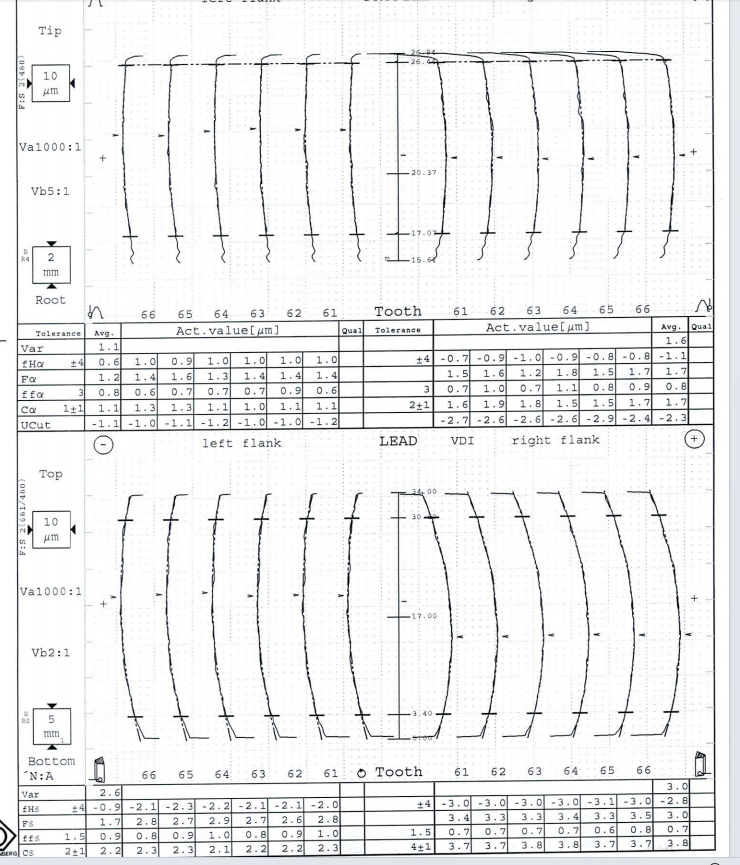

NVH下线检测发现时域上有类似敲击的情况，阶次谱有很明显的边频调制特征，目前该齿轮检测，齿形，齿向，齿累都没问题，包括傅里叶也没问题，请教一下大神，是啥情况，还有其他的检测点不？

gujunwei123 · 发表于 2025-2-18 16:00

再补充一下，连续测试后，该故障特征会减弱

yongxiangle1969 · 发表于 2025-2-18 18:50

有98阶的鬼阶

81291961 · 发表于 2025-2-18 21:33

齿轮大概率磕碰了

jixie043tutu · 发表于 2025-2-19 08:02

可能左边的齿顶修缘太小了

michaelyang · 发表于 2025-2-19 09:06

有98阶的鬼阶

gujunwei123 · 发表于 2025-2-19 09:19

michaelyang 发表于 2025-2-19 09:06
有98阶的鬼阶

鬼阶不会影响到这么严重的调制吧

gujunwei123 · 发表于 2025-2-19 09:20

81291961 发表于 2025-2-18 21:33
齿轮大概率磕碰了

就是拆开来没有发现磕碰，而且时域特征确实是调制的那种

gujunwei123 · 发表于 2025-2-19 09:21

jixie043tutu 发表于 2025-2-19 08:02
可能左边的齿顶修缘太小了

有这个可能

TjuJIanGe · 发表于 2025-8-1 15:42

楼主，有没有后续进展？
