有关摆线针轮齿廓类型的一个小疑问

[复制链接]
发表于 2025-1-19 00:27 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
最近研究摆线针轮传动时,发现一个有关摆线轮齿廓类型小问题,想和论坛的朋友一起讨论下。

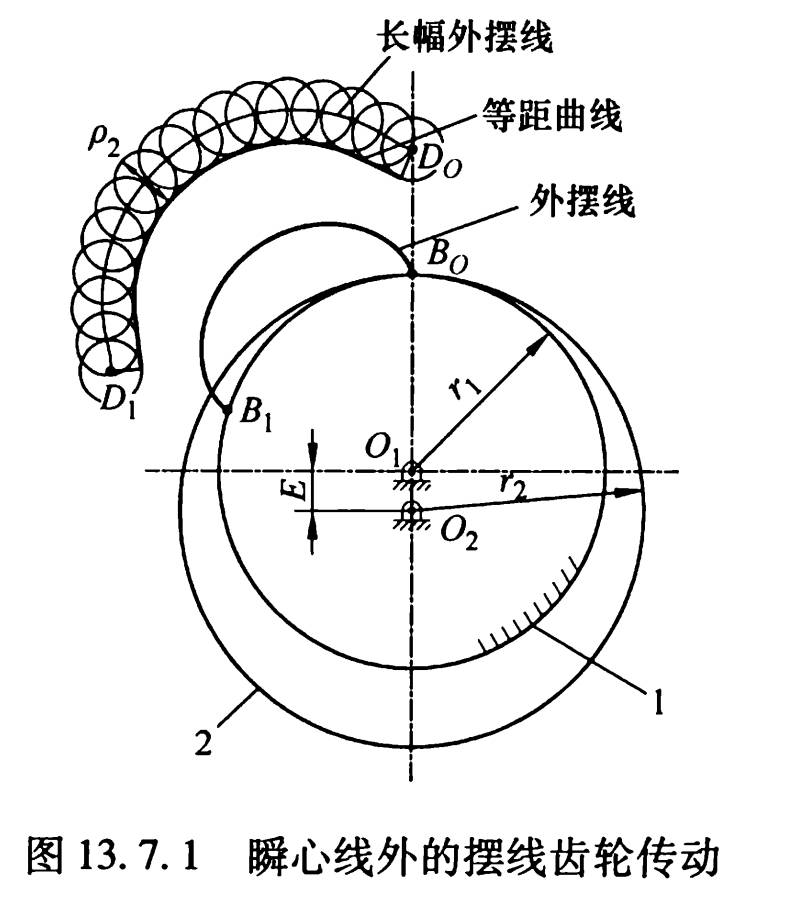

首先我看的是李特文的《齿轮几何与应用原理》书中所使用的图如图1,其显示为长幅外摆线等距线。而在我国的70年代教材《摆线针轮行星传动》中,则描述为图2,其显示为短幅外摆线等距线。

李特文

李特文

国内教材

国内教材

我后来有阅读了相关的文献,其中大多试用了短幅系数这个用语,以及不少论文配图均为第二个。
但我自己推导曲线时发现,其生成原理更符合长幅摆线的逻辑,等同于在母圆外选了一点作为生成点。故我个人更赞同李特文书籍里的用法。
不知道大家对于这个问题是怎么理解的,还是有行业内的惯用语呢?
发表于 2025-9-18 13:29 | 显示全部楼层
交流下,型线与摆线轮齿数、针齿数、偏心距,针齿中心距相关!
发表于 2025-9-18 15:21 | 显示全部楼层
这个估计真没有定论,仁者见仁智者见智,咱们弄明天原理就好
