求助：求大佬帮忙看看，拜托这个怎么设计啊

singlany · 发表于 2024-12-13 16:33

您需要登录才可以下载或查看，没有账号？注册

x

需要一个行星减速器，设备外径受到限制，外径≤92mm，长度不限，输入20kW，3000转左右，输出大约200-250转左右，大佬帮忙看看怎么设计，拜托！结构图是参考老外画的示意图

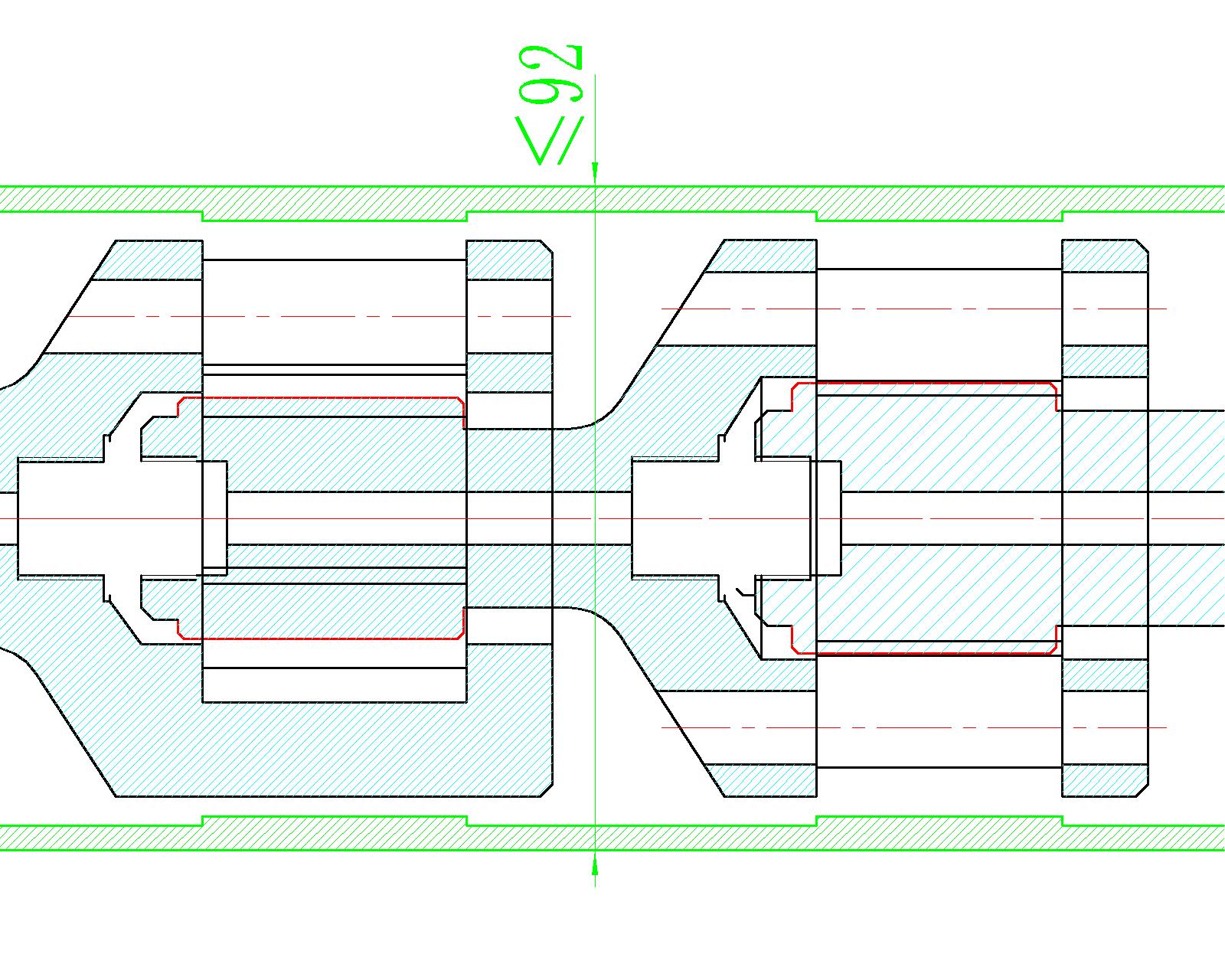

大致结构

基本参数

猫咪小新 · 发表于 2024-12-18 21:03

90外径输入3000转输出810Nm！除非是已经有成功的案例可以借鉴，感觉已经脱出通用减速机范畴了

singlany · 发表于 2024-12-19 08:08

猫咪小新发表于 2024-12-18 21:03
90外径输入3000转输出810Nm！除非是已经有成功的案例可以借鉴，感觉已经脱出通用减速机范畴了

看过老外做的！

yyz010 · 发表于 2024-12-19 08:55

直接测绘出来，照抄

wkkkl · 发表于 2025-11-5 15:50

yyz010 发表于 2024-12-19 08:55
直接测绘出来，照抄

哈哈哈，先做出来，再研究

番茄唐龙 · 发表于 2025-11-6 14:17

这种一般都是短期使用的，短时间用个峰值扭矩，只要齿根弯曲强度扛得住就没问题，别说800N.M，1000N.M都能上
