kisssoft S-N曲线里面虚线代表什么

2295184484 · 发表于 2024-12-4 20:16

您需要登录才可以下载或查看，没有账号？注册

x

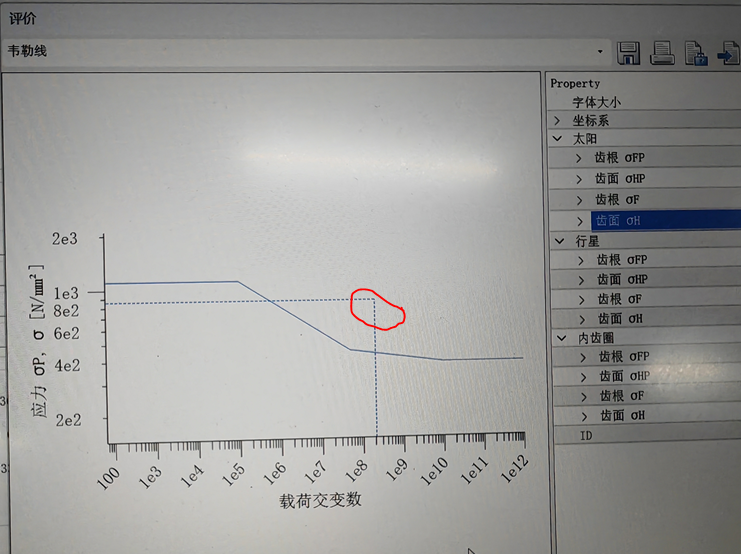

大家好，请问kisssoft S-N曲线里面虚线代表什么？

hxhzzg1 · 发表于 2024-12-5 07:32

应力与寿命之间的关系

2295184484 · 发表于 2024-12-5 08:44

hxhzzg1 发表于 2024-12-5 07:32
应力与寿命之间的关系

实线是吧，虚线明显不对呀

81291961 · 发表于 2024-12-9 22:00

计算时具体的循环系数啊，，，，，这个是10的8.1次方循环，

cxing · 发表于 2024-12-10 08:28

实线是齿面接触应力和载荷循环次数的关系曲线（S-N曲线）。虚线是你设计计算的实际循环次数和齿面接触应力值，这个点落在实线的上方说明齿面接触安全系数是小于1的

cxing · 发表于 2024-12-10 08:30

81291961 发表于 2024-12-9 22:00
计算时具体的循环系数啊，，，，，这个是10的8.1次方循环，

这个应该是2x10^8吧

2295184484 · 发表于 2024-12-10 18:49

cxing 发表于 2024-12-10 08:28
实线是齿面接触应力和载荷循环次数的关系曲线（S-N曲线）。虚线是你设计计算的实际循环次数和齿面接触应力 ...

感谢

81291961 · 发表于 2024-12-10 19:22

cxing 发表于 2024-12-10 08:30
这个应该是2x10^8吧

你仔细看

michaelyang · 发表于 2024-12-11 09:16

虚线是你设计计算的实际循环次数和齿面接触应力值

cxing · 发表于 2024-12-11 11:27

81291961 发表于 2024-12-10 19:22
你仔细看
