求助拉齿过程中Fβ不稳定

jia · 发表于 2024-12-3 11:57

您需要登录才可以下载或查看，没有账号？注册

x

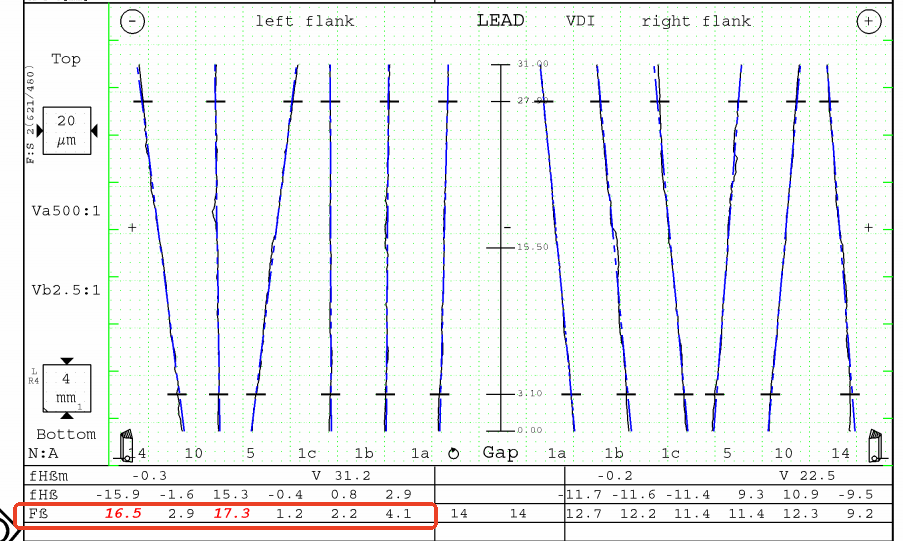

各位大佬产品在连续加工中总是出现Fβ不稳定超差（立式拉床）是怎么回事啊

yz123 · 发表于 2024-12-8 10:06

产品结构发出来看看啊，不然咋分析

gangge234 · 发表于 2024-12-8 17:33

检测方式用的哪个作为基准，如果是外径有可能。

michaelyang · 发表于 2024-12-9 09:00

产品结构发出来看看啊

cc0408 · 发表于 2024-12-9 09:10

刀具齿形检测了没有？

fengrobin · 发表于 2024-12-9 09:17

从数据看，是端面不垂直导致。检查测量基准、加工基准是否一致？

xiexie6885 · 发表于 2024-12-10 16:49

产品端面跳动不合格造成齿向V值达0.031：
   1、以花键定位检查产品定位面端跳是多少？？
   2、整改建议：
      a\ 拉前内孔与产品定位端跳！
      b\整改定位工装的平行度和外观！
      c\整改机床定位面相对于刀具的垂直度！

hx888 · 发表于 2024-12-18 11:00

7楼说的正确；齿向乱根本问题就是端面跳动导致的

jia · 发表于 2024-12-25 17:52

gangge234 发表于 2024-12-8 17:33
检测方式用的哪个作为基准，如果是外径有可能。

就是两端轴承外圆为基准检测

jia · 发表于 2024-12-25 17:53

xiexie6885 发表于 2024-12-10 16:49
产品端面跳动不合格造成齿向V值达0.031：
1、以花键定位检查产品定位面端跳是多少？？
2、整 ...

感谢建议
