求螺旋齿轮用量棒测量M值和用钢球测量M值的计算公式

chenhw43

求螺旋齿轮用量棒测量M值和用钢球（含三針）测量M值的计算公式，谢谢！

暮云重

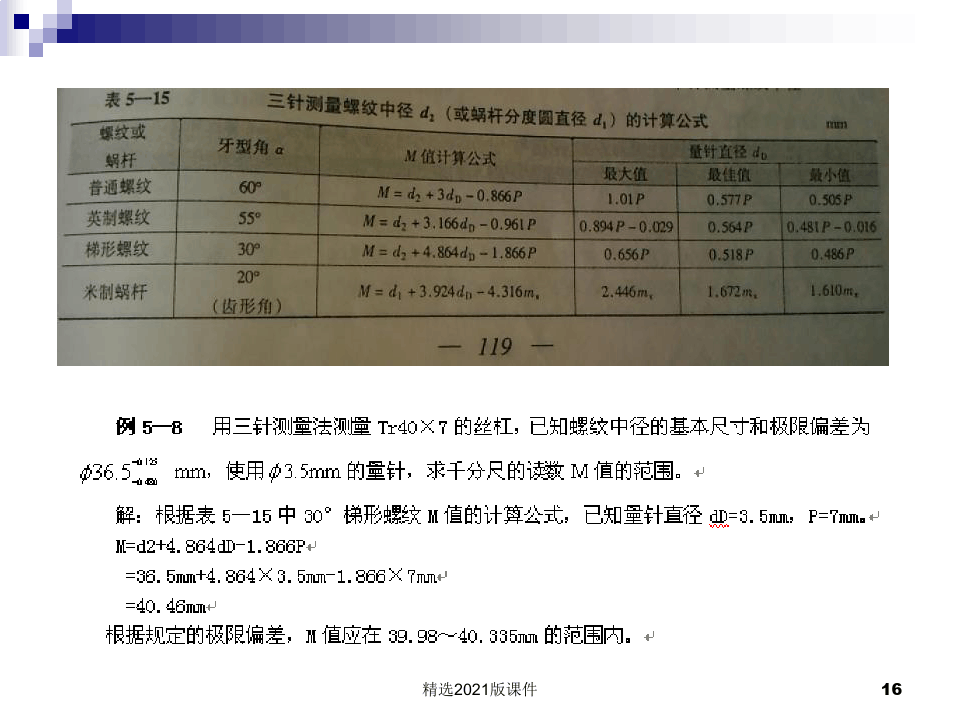

如图所示：
d1为蜗杆分度圆直径；
dD为量针直径 ；
mt为端面模数

谢晃-齿轮工程技术

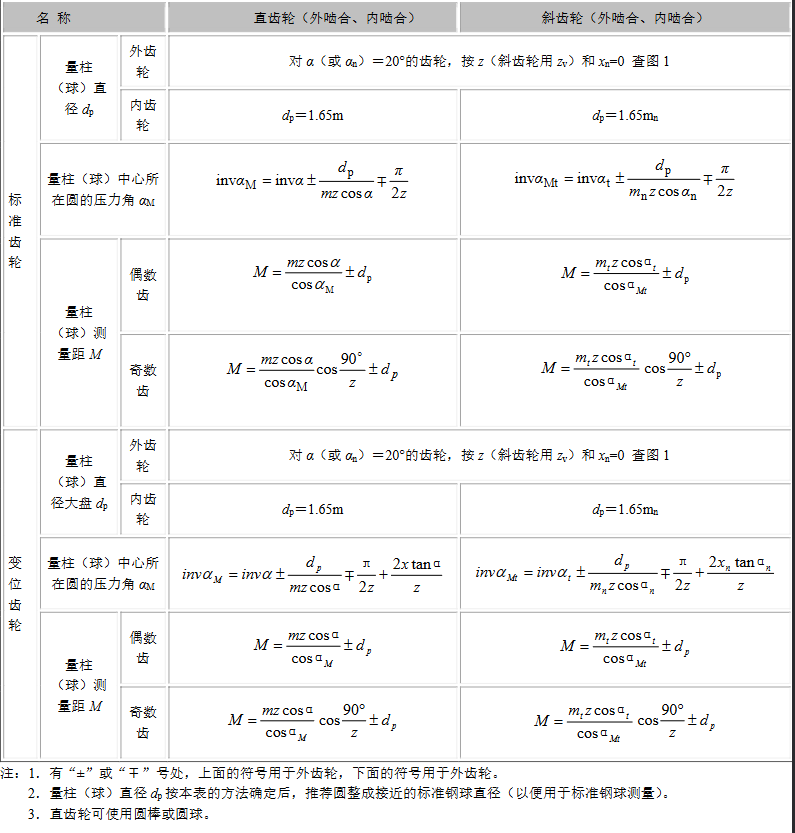

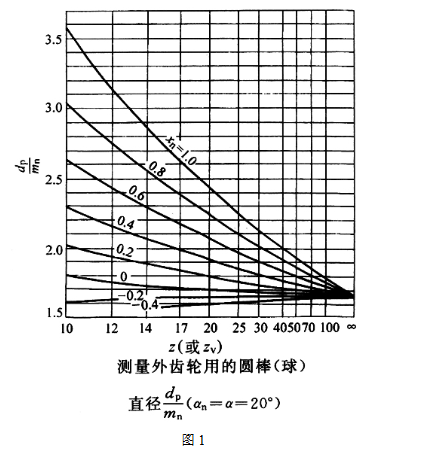

兄弟，齿轮手册上有呀（可参考后自己用EXCEL设计个小软件）。

谢晃-齿轮工程技术

暮云重 发表于 2025-5-23 16:16
如图所示：
d1为蜗杆分度圆直径；
dD为量针直径 ；

齿轮和螺纹有区别的。

FES123

xiexie6885 发表于 2025-5-24 09:19
兄弟，齿轮手册上有呀（可参考后自己用EXCEL设计个小软件）。

问的是螺旋齿轮用量棒测量M值和用钢球测量M值的计算.

请问下面一对齿轮用量棒测量M值和用钢球测量M值各是多少?

齿数	z	13	42
法向模数	mn	2.5	2.5
法向压力角	αn	20°	20°
分度圆螺旋角	β	22.5°	-22.5°
旋向		右旋	左旋
齿宽	b	22	22
齿顶高系数	ha*	1	1
顶隙系数	C*	0.25	0.25
变位系数	xn	0.553	0.586153

量棒或量球直径       DP         6.5                       5.5


暮云重

暮云重 发表于 2025-5-23 16:16
如图所示：
d1为蜗杆分度圆直径；
dD为量针直径 ；

chenhw43

谢谢！
