等传动比与非等传动正交啮合双面齿轮模型的精确建模

hyfjy

双面齿轮传动通常用成转速不是太高，要求不是太严格，装配工艺不是太先进的中小型传动制造企业，用于直角等速比传动，如下图

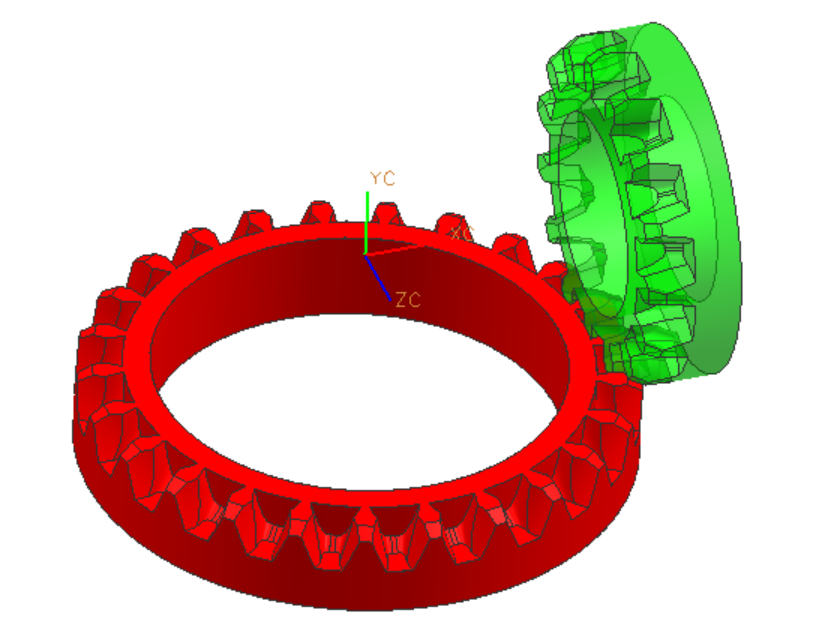

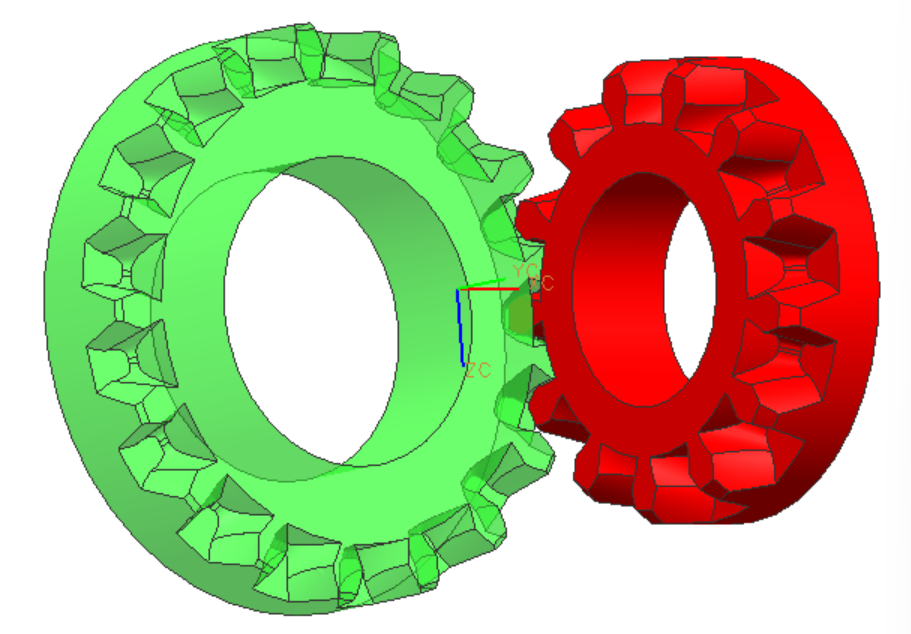

双面齿轮不等齿正交传动

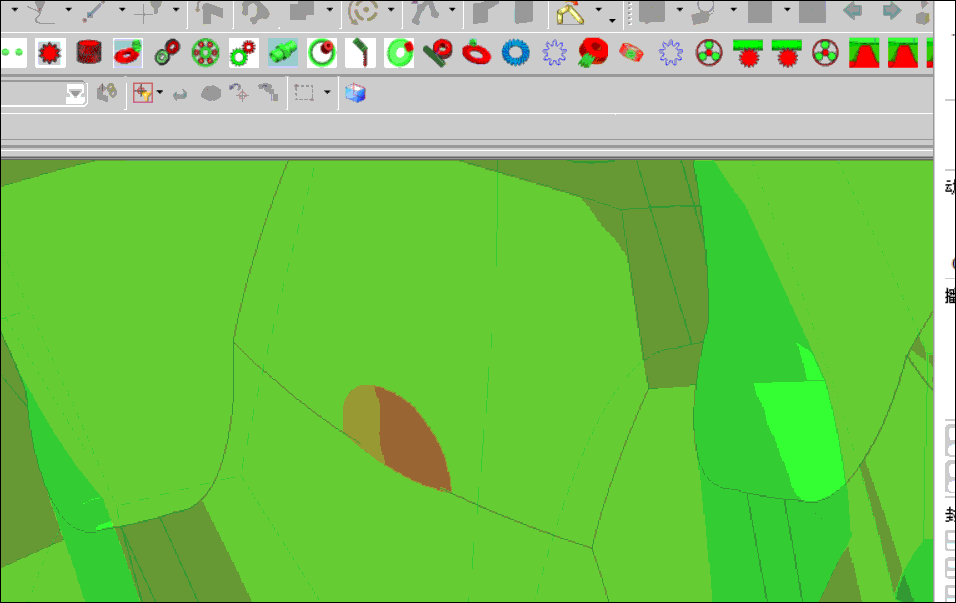

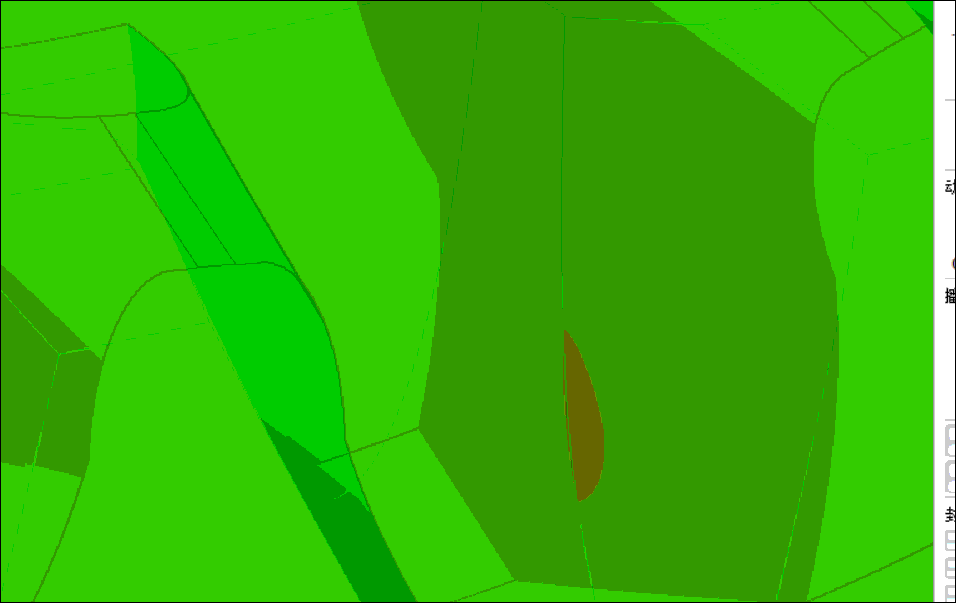

双面齿轮传动中，总是形成点啮合，在力的作用下变成一个啮合的弹性变形面啮合，故传递的功率不会太大，因为作了一定的特殊设计，对装配的要求较松，故在正常的大批量生产中，合格率较高，这也就形成了价格较低的优势。其特点是沿着齿长线上，各处的基节相等，都符合啮的基本原理，所以几乎没有安装距的特殊要求，对搞锥齿轮总烦于安装距不准的难点，企业生产中比较顺利。

hyfjy

不等齿双面齿轮正交啮合的关键是计算各自的锥角，这个角度要计算得准确，才能设快速设计出优秀的基本模型，然后才能进行成形法批量生产。

yzgys

请教费老师，这种齿轮应用哪些场景比较多？是否粉末冶金方式距多

xiexie6885

粉末冶金？ 温锻？

hyfjy

xiexie6885 发表于 2024-11-1 17:32
粉末冶金？ 温锻？

对于一般的霜狼件，采用精未冶金是不错的选择，如果承载能力较小，还可以采用注塑的办法大批生产，因这样的传动在装配时，只要按装合适，无需要特别考虑安装距，给装配带来的好处是明显的。

hyfjy

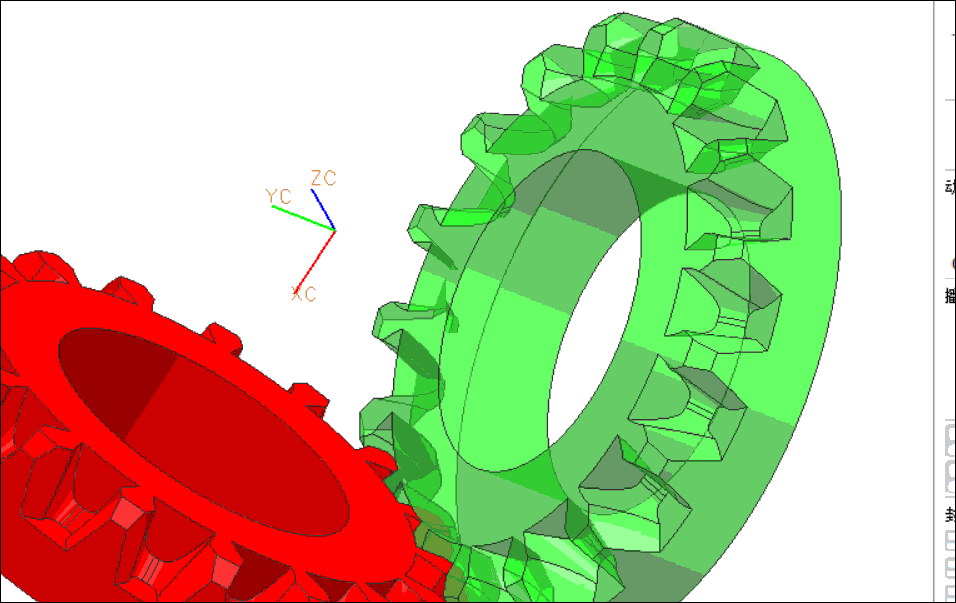

13-17双面齿轮传动设计




15-25传动模型

hyfjy

小轮的齿面解析作图得到的点数及最后的精度模型



大轮的齿面解析作图得到的点数及最后的精度模型

hyfjy

解析法计算需要编制计算工作齿面点坐标系列，还有过度曲面点坐标系列，通过这二个系列的点云图，得到互相啮合的模型。

hyfjy

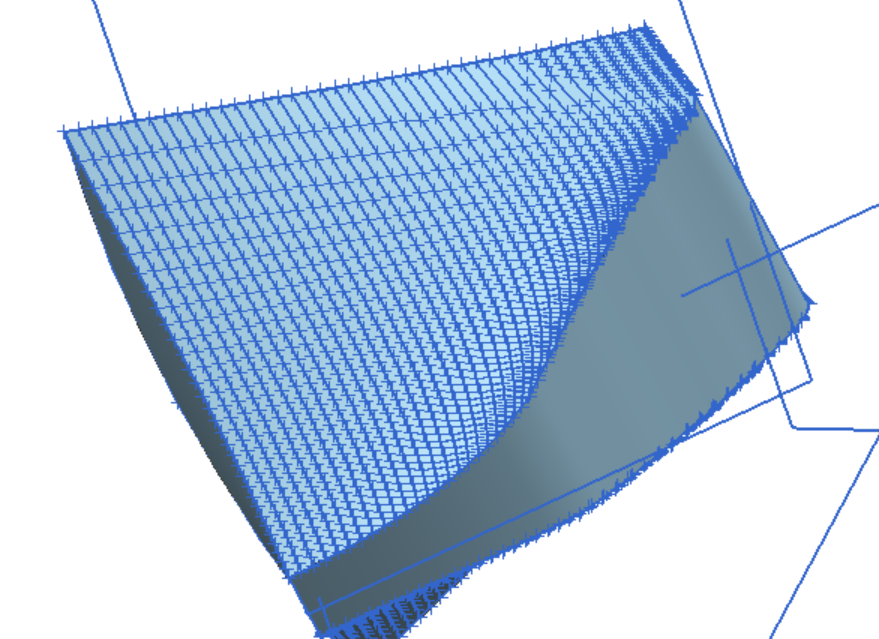

工作齿面的点云图及完成的齿槽实体图

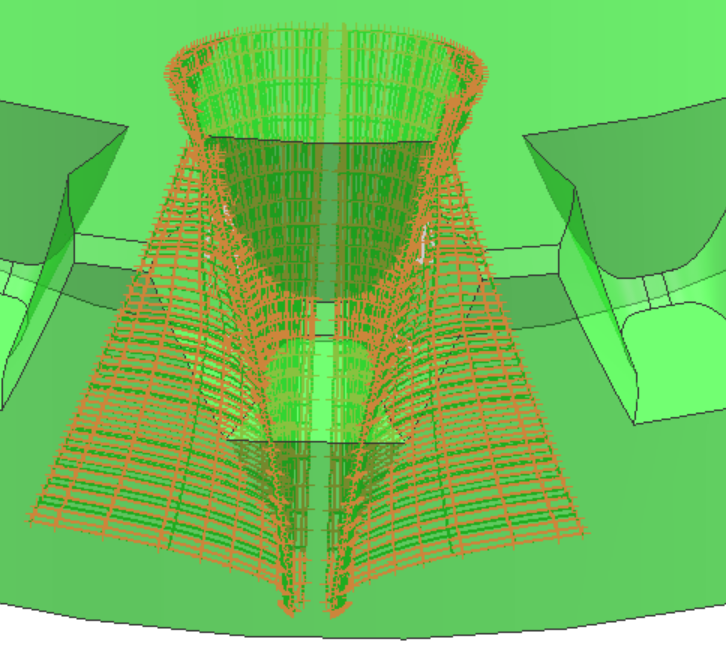

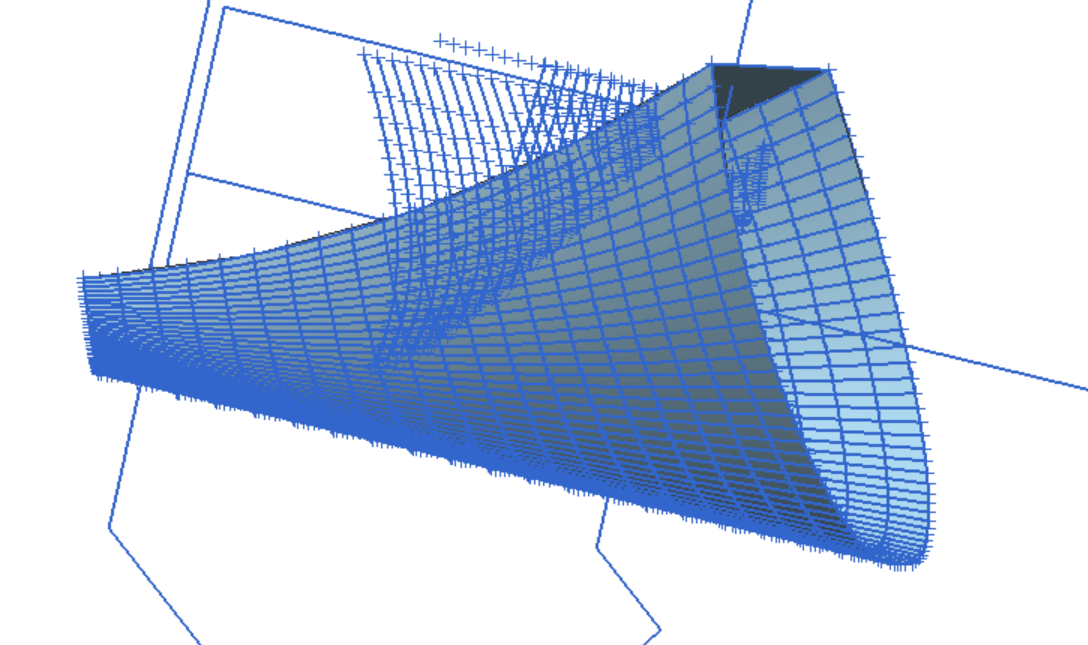

过度曲面的点云图及完成的齿槽片体图

hyfjy

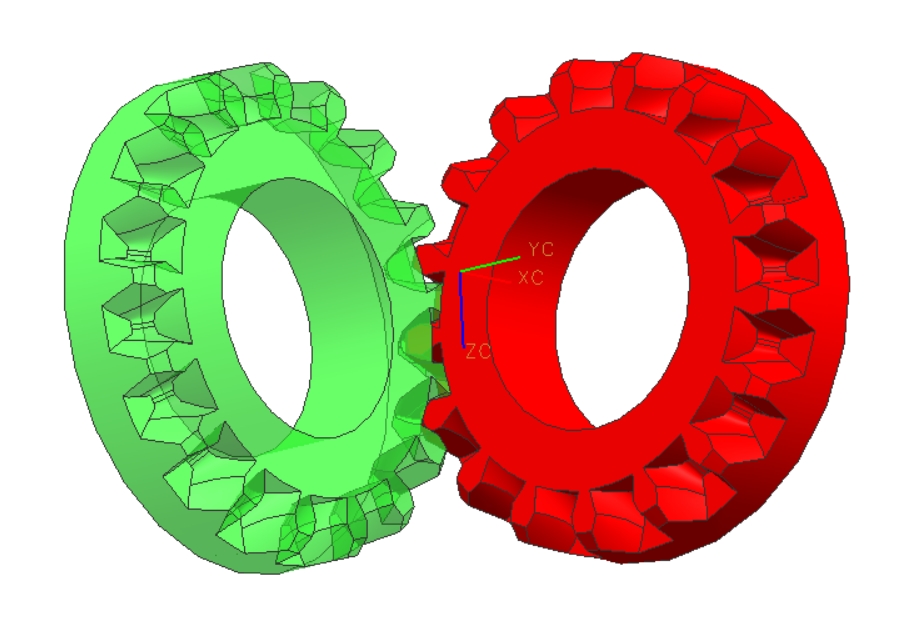

通过自动作图的程序，由UG软件的二次开发功能自动完成并装配成啮合传动的模型
