滚刀烧熔

远方传来风笛 · 发表于 2024-10-18 09:55

您需要登录才可以下载或查看，没有账号？注册

x

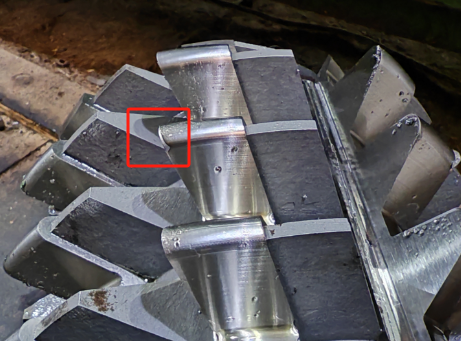

新的镶片滚刀，滚刀转速：45r/min，垂直进给量：1.1mm/r，滚刀材料M35的滚完一刀后烧熔产品调质硬度：295 请问是刀子的质量不行吗？怎么去找刀具厂家的责任？

远方传来风笛 · 发表于 2024-10-18 09:56

急急急求解

yongxiangle1969 · 发表于 2024-10-18 13:38

滚刀直径及齿槽数，头数？

gangge234 · 发表于 2024-10-18 21:26

滚刀好像没有涂层吗？零件调质件295的，滚刀材料用M35确实加工很勉强。建议用好一点刀具材料，比如：S390 M42等材料。

hyfjy · 发表于 2024-10-19 05:28

检查一下工件的硬度及相应的金相组织，使用的切削机床的刚性，通常刀具的切削性能是否可以达到在这一条件下的高速切削，这类情况的直接原因是切削过程中，切削的参数超出了刀具许用的极限值，所以必然就会烧刀具了。

hyfjy · 发表于 2024-10-19 05:29

遇到这类情况，刀具有涂层也撑不住的。如果刀具根本就吃不住这样的工艺参数，烧刀子是常见的。

chuandong-chuan · 发表于 2024-10-19 17:07

线速度太快,M35承受不住。换刀具材料

远方传来风笛 · 发表于 2024-10-22 08:55

yongxiangle1969 发表于 2024-10-18 13:38
滚刀直径及齿槽数，头数？

哥你好滚刀直径200，齿槽数8，头数1

远方传来风笛 · 发表于 2024-10-22 08:59

gangge234 发表于 2024-10-18 21:26
滚刀好像没有涂层吗？零件调质件295的，滚刀材料用M35确实加工很勉强。建议用好一点刀具材料，比如：S390 ...

哥你好刀子并没有涂层因为产品调质硬度295，才用的M35材料的公司的成本摆在这里平常我们用的都是M2材料的刀子好一点的刀子感觉成本受不住啊

远方传来风笛 · 发表于 2024-10-22 09:00

chuandong-chuan 发表于 2024-10-19 17:07
线速度太快,M35承受不住。换刀具材料

哥你好线速度太快？换材料有点不现实那可以降低贤淑的来改变吗？

账号		自动登录	找回密码
密码			注册

[使用问题] 滚刀烧熔
