分度圆不变,压力角增大,力矩不变,齿面应力增大还是减小

songjinfei · 发表于 2024-10-17 11:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

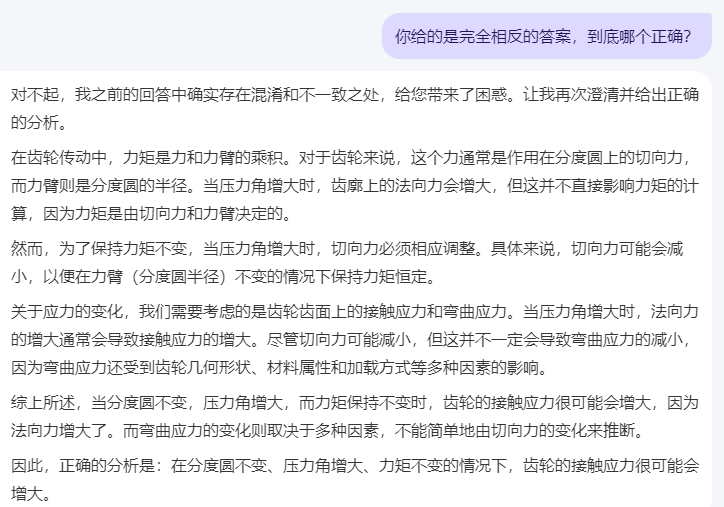

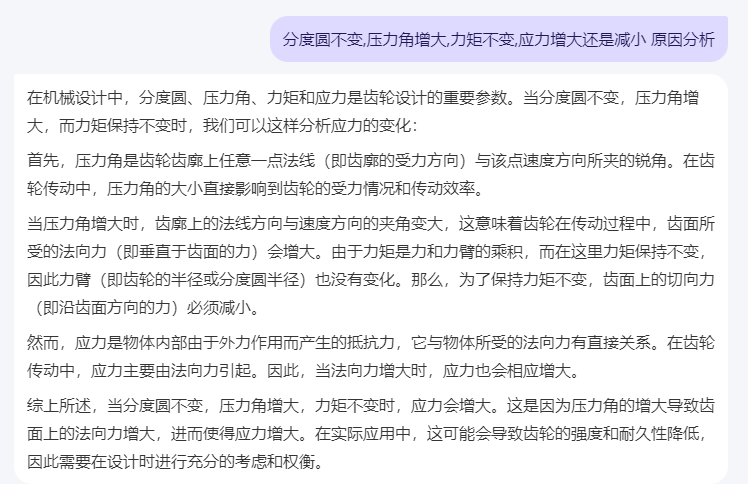

不知在哪里看到过，分度圆不变,压力角增大,力矩不变,的情况下，应力也相应减小，我百度下，在不挂科的网站上有个题目答案是齿面接触应力将减小；但是我的理理解是：力矩=基圆变径*齿面上的力，分度圆不变压力角增大，那基圆就要减小，力矩保持不变，那齿面压力就要增大。目前我认为是齿面应力应该增大，不知道我哪里理解不对，请高手指点下

mrmrw · 发表于 2024-10-17 17:27

为什么不去翻一下教科书，而是去百度那些不知道是否正确的说法？

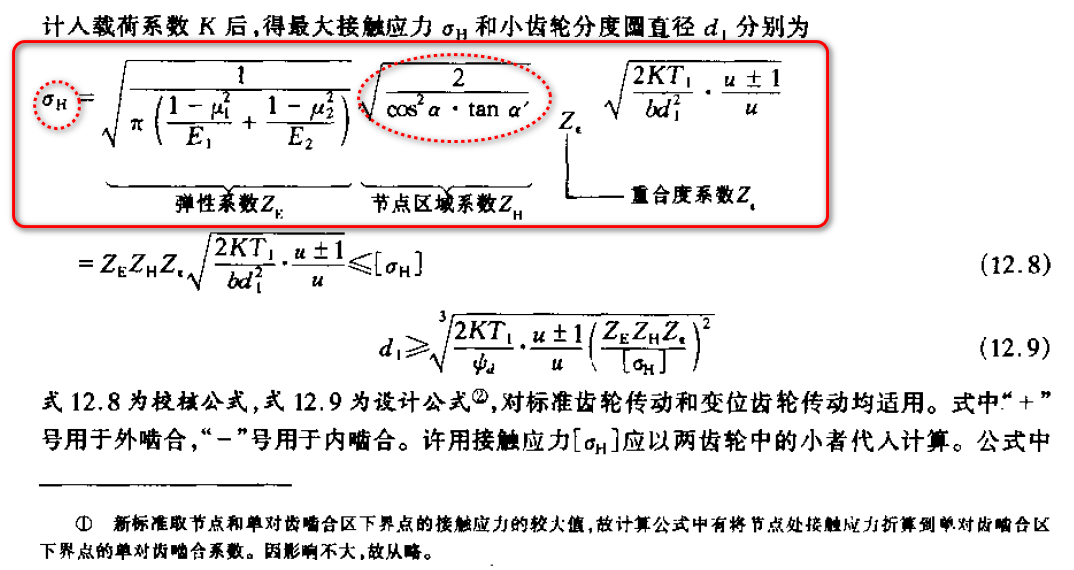

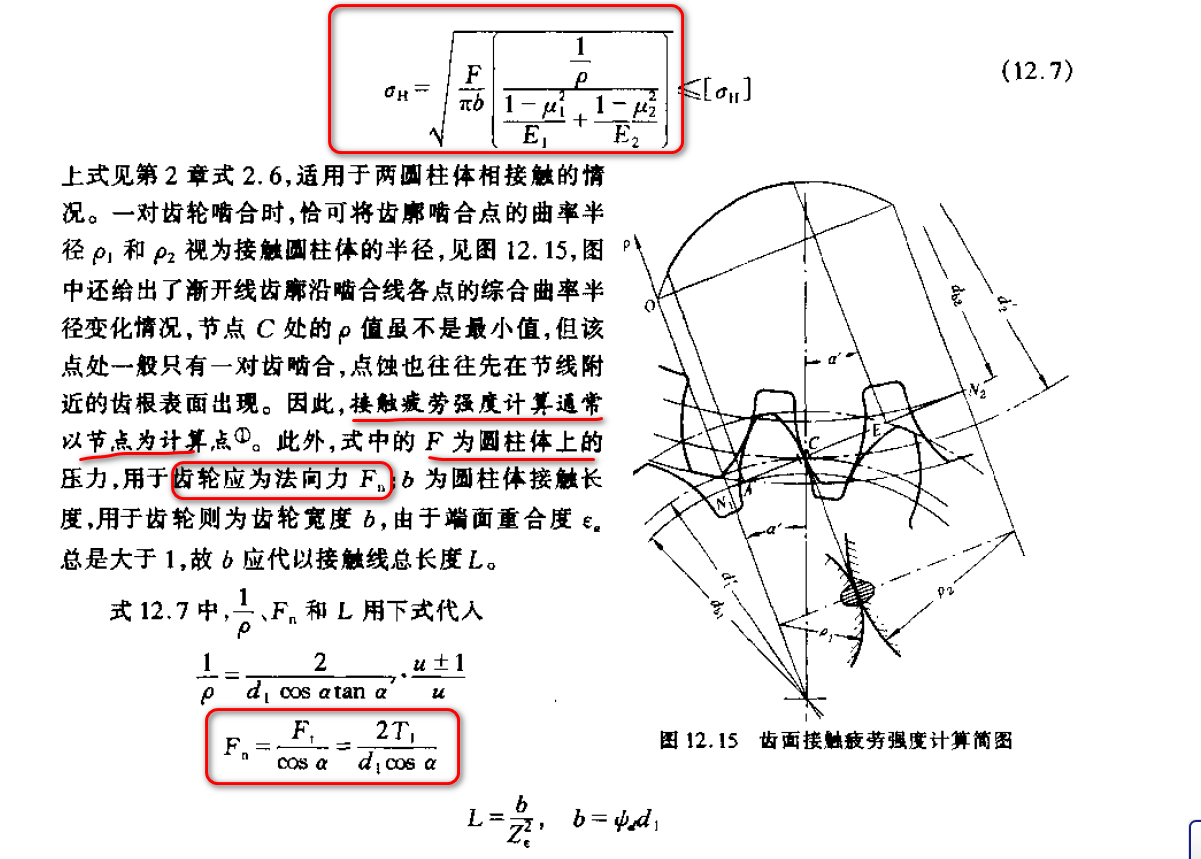

机械设计教科书都有明确的公式，看公式一下就明白了！

——————————————————

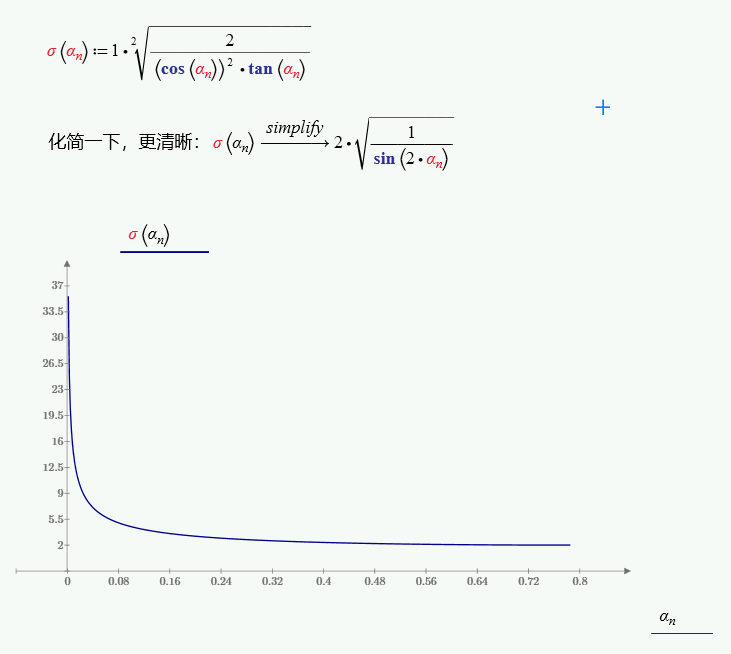

在不考虑变位的前提下，节圆压力角= 法向压力角。那就简单的绘制一个曲线看一下趋势

songjinfei · 发表于 2024-10-17 20:05

谢谢大神，能理解到法向力是随着压力角增大而增大。齿面应力是随着压力角增大而减小，我还要理解消化下。十分感谢

michaelyang · 发表于 2024-10-18 09:07

齿面应力是随着压力角增大而减小

hx888 · 发表于 2024-11-2 09:18

这也说明：增大压力角可以提高齿面接触强度！

攻城狮 · 发表于 2024-11-2 12:03

极限下，压力角0时力全部在齿面上，压力角90时齿面与力平行不受力，那是不是随着压力角增大齿面受力变小

wq888990 · 发表于 2024-11-2 23:38

攻城狮发表于 2024-11-2 12:03
极限下，压力角0时力全部在齿面上，压力角90时齿面与力平行不受力，那是不是随着压力角增大齿面受力变小

0度压力角，解释一下，这是啥了，我好奇问问

攻城狮 · 发表于 2024-11-3 07:36

wq888990 发表于 2024-11-2 23:38
0度压力角，解释一下，这是啥了，我好奇问问

没有这个，只是极限法用来打比方，来帮助理解受力的
