正弦齿形齿轮

81291961

齿轮齿形除了渐开线，摆线，圆弧，给大家看日本的正弦齿形齿轮。接触线为s形线理解就是只能做斜齿提高重合率，否则传动不平稳。

与渐开线齿轮相比，自古以来作为泵齿轮用而提出的以由正弦曲线构成的齿形为基准齿条的齿轮(以下称为正弦齿形齿轮)的滑动率小，因此，啮合时的摩擦发热量减少，齿的温度上升也被抑制 随着塑料齿轮温度的上升，塑料材料的允许弯曲应力的降低也变小，可以期待塑料齿轮的负荷容量也变大。正弦齿形齿轮(小齿轮)的滑动面积比渐开线小1/3.5，正弦齿形齿轮(齿轮)的滑动面积小1/1.90

另外，正弦齿形齿轮的啮合与渐开线齿轮相比，啮合点的相对曲率小，齿的几何形状在危险截面上的齿厚也大，由此带来齿面接触应力、齿根弯曲应力的降低，也有望有利于负载容量的增加。

正弦齿形齿轮这样的非渐开线齿轮只能在理论中心距离处正确啮合。

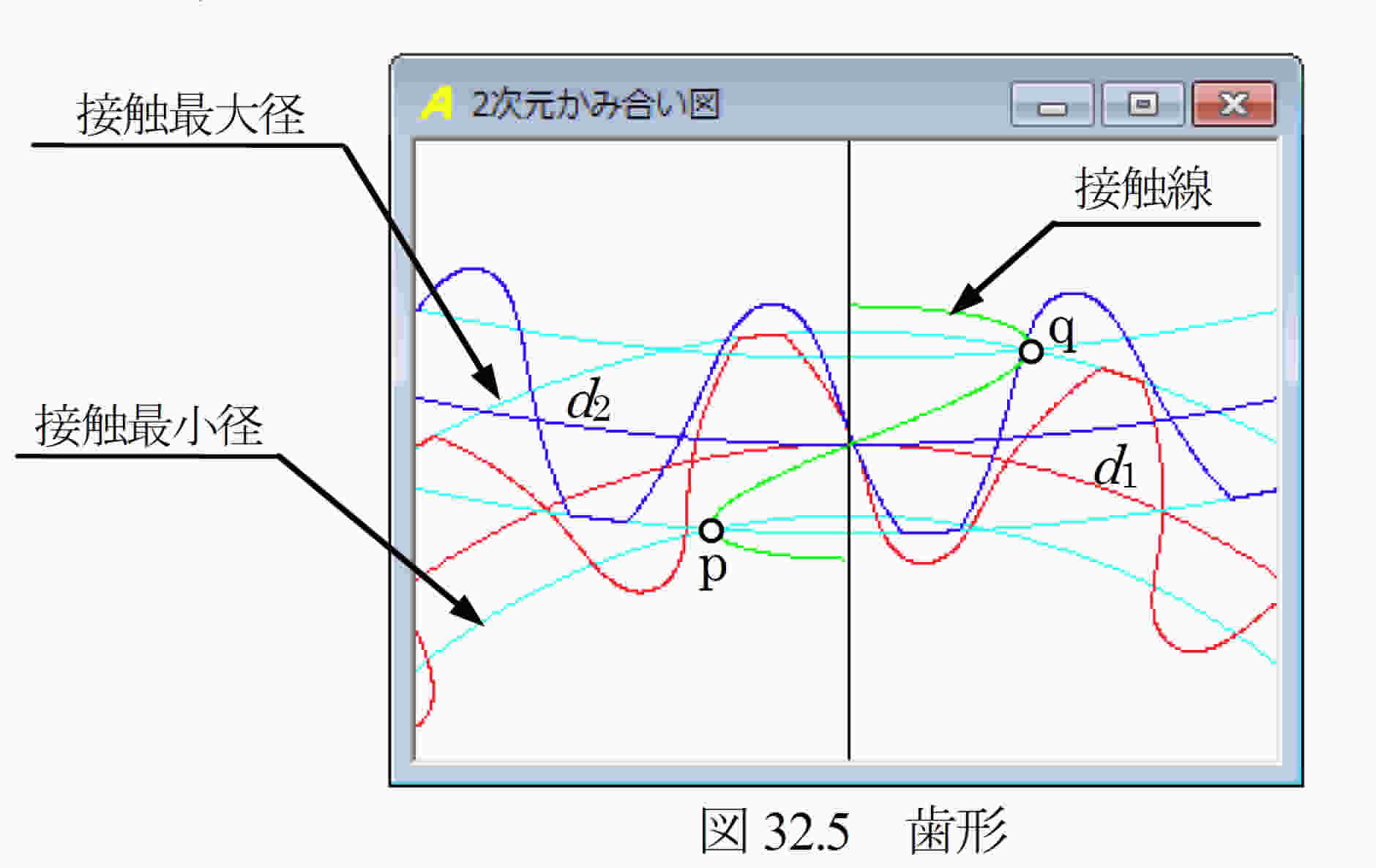

图32.5表示正弦齿形齿轮的啮合。渐开线齿轮的接触线为直线，而正弦齿形齿轮的接触线为s形线。因此，从啮合开始的点p到啮合结束的点q为啮合角度。因此，正弦齿形齿轮的接触线为s形线 配对齿轮齿数增多时啮合率增加，但正弦齿形齿轮的啮合率没有大的增加。

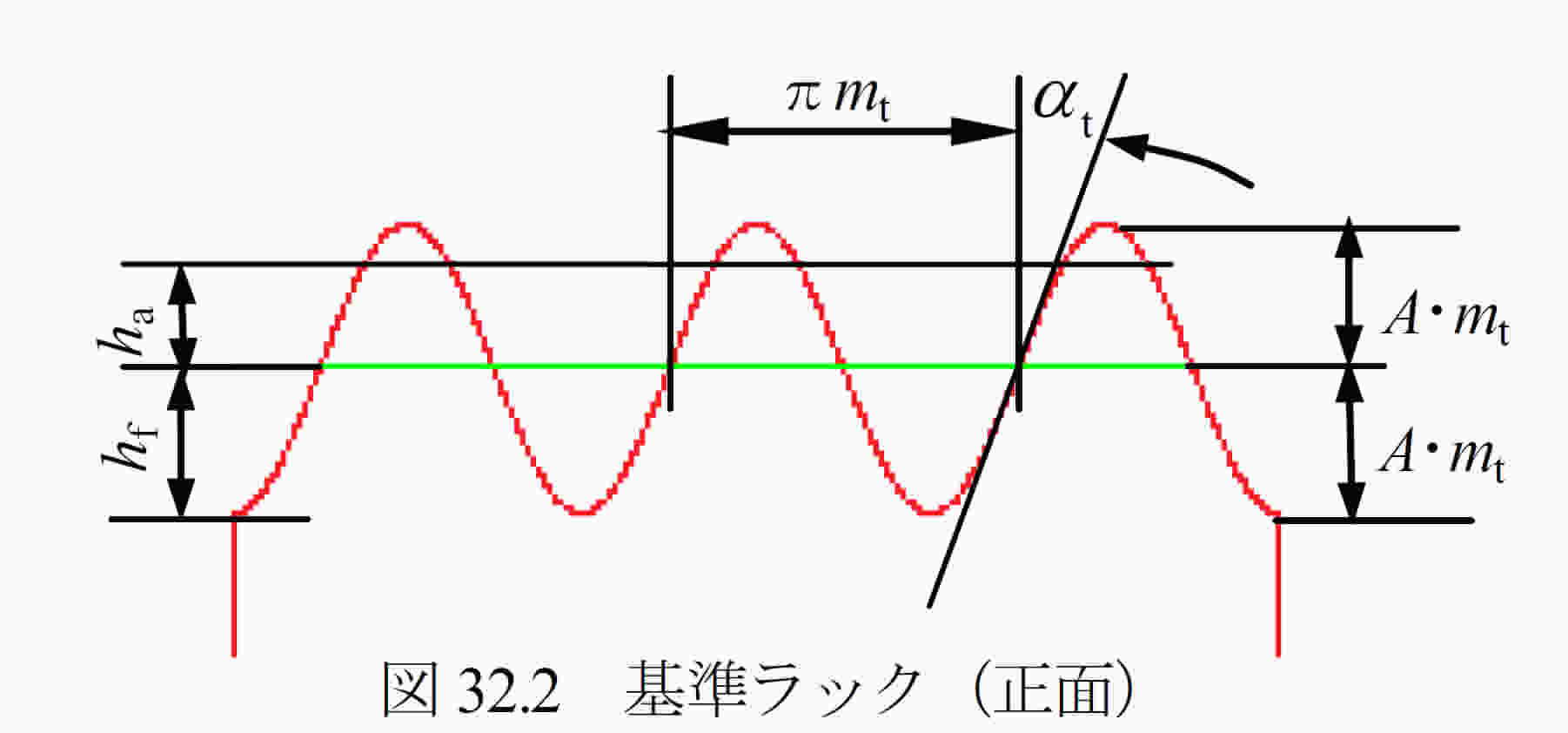

正弦齿形齿轮的基准齿条如图32.2所示。可以按齿数求出以基准齿条的齿槽为切削刃的中间齿条(滚刀等)展成的齿形，也可以根据由该中间齿条展成的正面齿形容易地进行成形磨削。

yyz010

谢谢分享，长知识了

人生路

谢谢分享

michaelyang

谢谢分享，长知识了

cc0408

谢谢分享，长知识了

Taotao3299

谢谢分享

xieyang2216

感谢分享

mrmrw

作为齿形，其实可以选择的齿形有很多种，但是工业实践并不是单纯考虑理论的齿形。
（1）齿形的理论优势：尽量简单，容易理解，容易掌握，容易普及。
（2）加工优势：具备对应的刀具、机床、工艺、材料等配套。
（3）检测配套：有相关的检测设备，方便检测评估加工，方便供需双方确认。
（4）装配容易，尤其是对误差的容忍程度！
基于上述一些可能不太理论的实际情况，目前只有渐开线齿轮具备这些优势，其它特殊齿形，只能在某一个行业或小众领域具有优势！
因此，一种新齿形的齿轮，需要找到合适的行业或领域，才能发挥的好点！

番茄唐龙

mrmrw 发表于 2024-10-9 14:30
作为齿形，其实可以选择的齿形有很多种，但是工业实践并不是单纯考虑理论的齿形。
（1）齿轮的理论优势： ...

综合下来渐开线目前还是最优的，估计再过500年也出不了第二个能替代渐开线的

81291961

mrmrw 发表于 2024-10-9 14:30
作为齿形，其实可以选择的齿形有很多种，但是工业实践并不是单纯考虑理论的齿形。
（1）齿形的理论优势： ...

的确目前最优的的渐开线，传动不受中心距的影响，加工也是最成熟的。其次是摆线齿轮，如果不是单级速比大，估计也是淘汰了。
